Aké sú typy a charakteristiky reduktorov?

V priemysle prenosu energie, reduktor je redukčné prenosové zariadenie, ktoré sa zhoduje s rýchlosťou a prenáša krútiaci moment medzi prvotriednym pohybom a pracovným strojom alebo ovládačom. Všeobecne sa používa v rôznych odvetviach, vrátane strojárskeho stroja, pomocného strojového zariadenia, ťažobných strojov, textilných tlačov a farbivom, strojárskych strojov, poľnohospodárskych strojov, stavebných strojov, stavebných strojov atď.

Medzi hlavné produkty planétového redukcie prevodovky SGR patrí: reduktory planétových zariadení, reduktory toroidných červov, kombinované reduktory, valcové reduktory červov, malé redukčné motory atď. Všetky tieto reduktory patria do kategórie reduktorov prevodových stupňov a sú mechanické zariadenia, ktoré dosahujú spomalenie a zvýšenie krútiaceho múru prostredníctvom rôznych prevodových systémov.

Reduktor prevodovky je najbežnejšie používaným typom redukcie. Vo vnútri prevodovky reduktora prevodového stupňa je každé prevodové zariadenie poháňané na zníženie rýchlosti. Reduktor prevodového stupňa sa skladá z párov prevodových stupňov na každej úrovni. Napríklad malý prevodový stupeň poháňa veľké zariadenie na dosiahnutie mechanického spomalenia. Ak sa použije viacúrovňová štruktúra, môže sa výrazne zvýšiť účinok mechanického spomalenia a účinok krútiaceho momentu sa môže zvýšiť.

Podľa počtu fáz prenosu je možné reduktory rozdeliť na jedno stupňové a viacstupňové reduktory; Podľa tvaru prevodových stupňov sa môžu rozdeliť na valcové redukcie prevodových stupňov, reduktory kŕmi a kužeľové a valcovité redukcie prevodových stupňov; Podľa rozloženia prenosu sa dajú rozdeliť na rozšírené, rozdelené a koaxiálne reduktory.

Vo všeobecnosti sú bežné klasifikácie a charakteristiky reduktorov nasledujúce:

(1) Redukcia valcového prevodového stupňa

Štruktúra jednostupňového valcového redukcie prevodových stupňov je relatívne jednoduchá a pozostáva z páru valcových prevodov, ľahko sa vyrába a udržiava. Zuby prevodovky môžu byť ostrohy, špirálovité alebo rybé kosti, príslušný rozsah redukčných pomerov je 3-10 a presnosť prenosu je priemerná.

(2) Dvojstupňový valcový reduktor

Dvojstupňový valcový reduktor prevodového stupňa je redukcia prevodového stupňa, ktorý dosahuje väčší redukčný pomer tým, že prepadne dvojstupňové valcové prevody. V porovnaní s jednostupňovým redukciou valcového prevodového stupňa môže dvojstupňový valcový reduktor prevodového stupňa poskytnúť väčší redukčný pomer a vyšší výkon krútiaceho momentu a je vhodný pre aplikácie, ktoré vyžadujú väčší redukčný pomer a vysoký výkon krútiaceho momentu. Existujú tri typy dvojstupňových valcových redukcií prevodových stupňov: typ expanzie, typ rozdelenia a koaxiálny typ. Uplatniteľný rozsah redukčných pomerov je 8-60 a presnosť prenosu je priemerná.

(3) Redukcia jednostupňového skosenia

Jednostupňový redukcia kŕmidla je mechanické zariadenie, ktoré dosahuje spomalenie a moment sa zvyšuje cez zaostrenie pár kŕsov. V porovnaní s valcovými reduktormi prevodových stupňov sa reduktory kŕmne prevodovky používajú hlavne na zmenu smeru prenosu a na dosiahnutie spomalenia súčasne. Prispôsobiteľný rozsah redukčných pomerov redukcie skosenia jedným stupňom je 8-10. Pomer prevodovky by nemal byť príliš veľký na to, aby sa zmenšila veľkosť konceptu a uľahčila spracovanie. Jednostupňový redukcia kŕmidla sa používa na prenosy, kde sa pretína dve osi.

(4) Skosenie a valcový redukcia prevodového stupňa

Prispôsobiteľný rozsah redukčných pomerov redukcie skosenia a valcového prevodového stupňa je 8-40. Kostné prevody sú usporiadané vo vysokorýchlostnom štádiu, aby sa znížila veľkosť kŕmidla. Kostné prevody môžu byť rovnými zubami alebo zakrivenými zubami. Valcovité prevody sú väčšinou špirálové zuby, ktoré môžu kompenzovať časť axiálnej sily kŕmidla. Objem je relatívne veľký a presnosť prenosu je priemerná.

(5) Redukcia prevodovky

Reduktor červového prevodového stupňa je bežné prenosové zariadenie, ktoré dosahuje spomalenie a zvyšovanie krútiaceho momentu cez zaostrenie červa a červového kolesa. Jednostupňový reduktor červov je vhodný pre redukčný pomer 10-80. Jeho hlavnou vlastnosťou je, že má reverznú funkciu sebaklamov a môže mať väčší redukčný pomer. Vstupný hriadeľ a výstupný hriadeľ nie sú na rovnakej osi ani na rovnakej rovine.

Vo všeobecnosti je však veľká veľkosť a má nízku účinnosť prenosu. Reduktor červov je vhodný pre príležitosti s nízkou presnosťou a prerušovanou prácou.

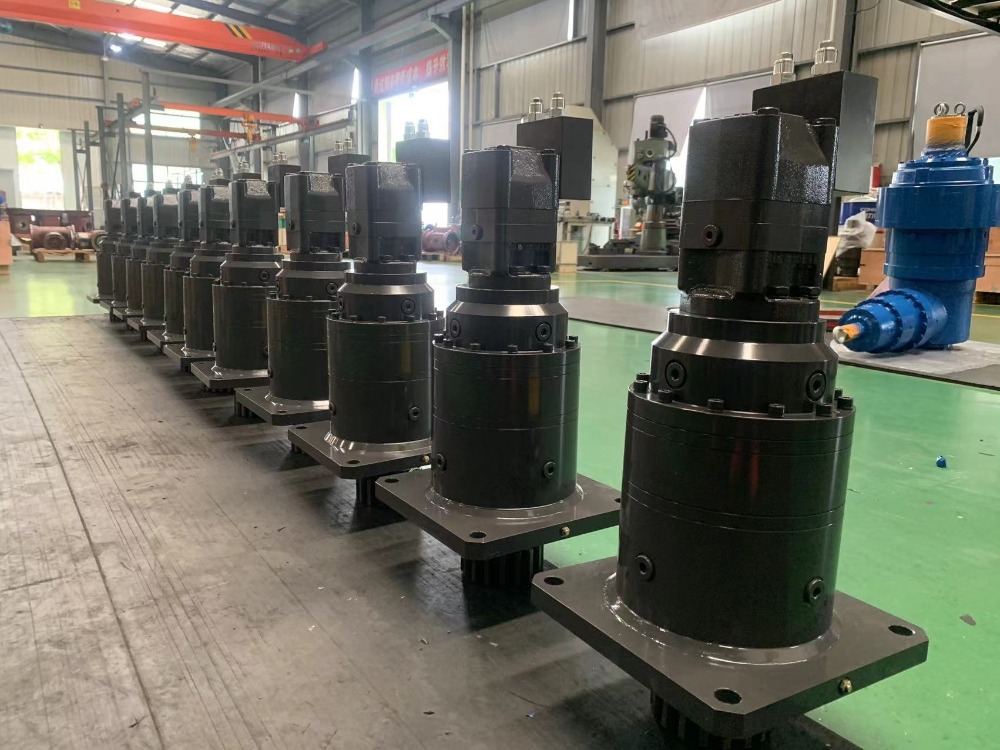

(6) Redukcia planéty

Redukcia planéty je vysoko efektívne prenosové zariadenie, ktoré dosahuje spomalenie a zvyšovanie krútiaceho momentu prostredníctvom planétového zariadenia. Má výhody vysokej účinnosti, vysoký výkon krútiaceho momentu, nízky hluk a kompaktný dizajn. Jednostupňový pomer redukcie je vo všeobecnosti nie menší ako 3 a maximum je všeobecné

Nie viac ako 10. V porovnaní s ostatnými reduktormi majú reduktory planétových zariadení charakteristiky vysokej tuhosti, vysokej presnosti, vysokej účinnosti prenosu, vysokého krútiaceho momentu a malej veľkosti. Väčšina planetárnych reduktorov prevodových stupňov je inštalovaná na Stepper Motors a Servo Motors, aby sa znížila rýchlosť, zvýšila krútiaci moment a zotrvačnosť.

Vyššie uvedených 6 typov reduktorov patrí do kategórie reduktorov prevodov, ale majú jedinečné štrukturálne charakteristiky a sú vhodné pre rôzne scenáre aplikácie. Továreň na planétovú prevodovku SGR vám pripomína, že pri výbere redukcie prevodového stupňa by ste v určitých scenároch požadovaných v skutočných aplikáciách mali komplexne zvážiť redukčný pomer, efektívnosť prenosu, pracovný hluk, kapacitu zaťaženia, obmedzenia priestoru a schopnosť sebaklamov. (Autor: SGR, Angie Zhang)
