Najbežnejšie typy reduktorov, ktoré možno budete chcieť vedieť

Ako technický manažér v SGR, dlhodobo etablovanom výrobcovi prevodových stupňov s viac ako 15-ročnými skúsenosťami v tomto odvetví, sa často stretávam s rovnakou základnou otázkou inžinierov a špecialistov na obstarávanie: „Aké sú najčastejšie typy prevodových stupňov a ako si vyberiem tú správnu?“ Odpoveď spočíva nielen v pochopení princípov prenosu, ale aj v zosúladení výkonnostných charakteristík s aplikáciami v reálnom svete.

Aké sú najbežnejšie typy reduktorov?

V priemyselných strojoch, prevodové stupne primárne spadajú do troch hlavných kategórií: planétové reduktory, závitovkové reduktory a špirálové alebo kužeľovo-špirálové reduktory s paralelným hriadeľom. Spomedzi nich dominujú planétové a závitovkové reduktory v aplikáciách vyžadujúcich vysokú hustotu krútiaceho momentu, kompaktný dizajn alebo samosvornú schopnosť.

Planétové reduktory vynikajú účinnosťou (zvyčajne 95 – 98 %), vysokým pomerom krútiaceho momentu k veľkosti a dynamickým rozdelením zaťaženia na viacero planétových kolies. Sú ideálne pre servosystémy, stavebné zariadenia a priemyselné pohony s nepretržitou prevádzkou.

Závitovkové reduktory, najmä pokročilé typy, ako je planárny dvojitý obalový toroidný závitník, ponúkajú vysoké redukčné pomery v jednom stupni, prirodzenú mechanickú samosvornosť a plynulú, tichú prevádzku, vďaka čomu sú vhodné pre zdvíhacie, polohovacie a bezpečnostné systémy.

V SGR sme zamerali náš výskum, vývoj a výrobu presne na tieto dva vysoko hodnotné segmenty: planétové reduktory série N a rovinné dvojité plášťové toroidné závitovkové reduktory série C, obe navrhnuté pre náročné prostredia a dlhú životnosť.

Planétové reduktory SGR

Naša séria N planétové reduktory predstavujú viac ako desaťročie zdokonaľovania v technológii presných prevodov. Navrhnuté ako priama alternatíva k importovaným značkám, ako sú Brevini, Dynamic, Rossi a Bonfiglioli, kombinujú dizajn na medzinárodnej úrovni s lokalizovanou podporou a konkurenčnými cenami. Medzi kľúčové špecifikácie patria:

• Priemery ozubených kolies od 200 mm do 885 mm
• Výstupný krútiaci moment až 540 000 N·m
• Rýchlostné pomery začínajúce odi ≥ 3, rozšíriteľné prostredníctvom viacstupňových konfigurácií
• Modulárna architektúra umožňujúca stovky modelových kombinácií

Vstupný koniec podporuje okrúhle otvory, drážky, hriadele, príruby a integrované brzdy – kompatibilné s hydraulickými aj elektromagnetickými motormi. Výstupný koniec ponúka ešte väčšiu flexibilitu: plné alebo duté hriadele, montáž expanzných kotúčov, drážkované rozhrania, ozubené kolesá alebo príruby, čo umožňuje bezproblémovú integráciu do bezvýkopových vrtných súprav, banských dopravníkov, námorných navijakov a textilných strojov.

Všetky ozubené kolesá planétových reduktorov SGR sú vyrobené z legovanej ocele 20CrMnTi, sú nauhličené, kalené a presne brúsené, aby sa zabezpečila nízka hlučnosť, vysoká odolnosť proti únave a zdieľanie zaťaženia viacerými zubami. Výsledkom je hladká, spoľahlivá prevádzka a mechanická účinnosť presahujúca 96 %.

Okrem toho planétové reduktory série N získali v roku 2009 „Prvú cenu za vedecký a technologický pokrok v prevodovom priemysle“ od Čínskej asociácie prevodového priemyslu a sú zaradené medzi šanghajské projekty transformácie v oblasti špičkových technológií, planétové reduktory série N sa stali dôveryhodnou voľbou v stavebníctve, baníctve, námornom a textilnom sektore.

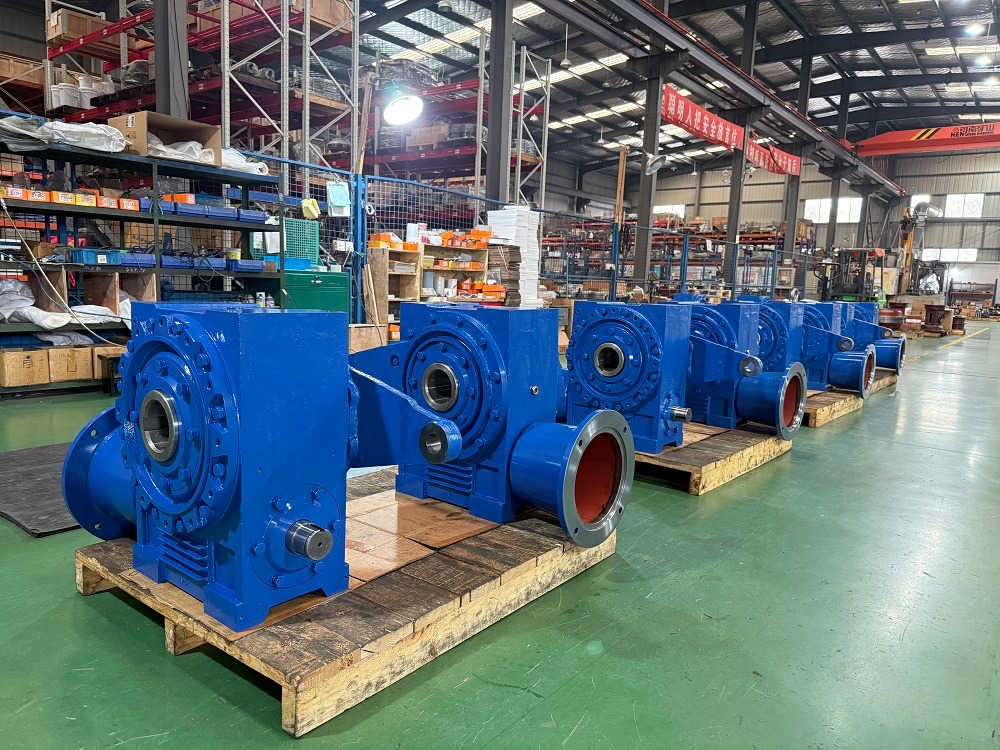

Šnekové reduktory SGR

Doplnkom našej planetárnej rady je rovinný dvojitý obalový toroidný závitovkový reduktor série C – riešenie prevodovky založené na čínskych inováciách a optimalizované prostredníctvom spolupráce s poprednými univerzitami.

Na rozdiel od konvenčných valcových závitovkových prevodov má séria C dvojitú obálku závitovkové reduktory obsahujú toroidný červ obalený dvakrát teoretickou rovinou, ktorý vytvára sieť s viacerými zubami a povrchovým kontaktom so závitovkovým kolesom. Táto konštrukcia dramaticky zvyšuje nosnosť a účinnosť prevodovky a zároveň znižuje opotrebenie.

Technické výhody dvojobalových závitovkových reduktorov sú:

• Stredové vzdialenosti od 100 mm do 710 mm
• Výstupný krútiaci moment až 160 000 N·m
• Rýchlostné pomery začínajúce na ≥ 10 s možnosťou samosvornosti pri vyšších prevodových pomeroch
• Vymeniteľné inštalačné rozmery s jednotkami typu CAVEX®

Závitovka šnekových reduktorov s dvojitým plášťom je vyrobená z 20CrMnTi, nauhličeného a brúseného, zatiaľ čo šnekové koleso používa vysoko výkonný cínový bronz, ktorý zaisťuje vynikajúce vlastnosti proti treniu a opotrebeniu. Výsledkom je reduktor, ktorý poskytuje dlhú životnosť, vysokú spoľahlivosť a vylepšenú mechanickú bezpečnosť, čo je kritické pri zdvíhaní, metalurgii, hydroenergetických bránach a gumených kalandroch.

SGR systematicky vyvinula návrh, výrobu, montáž a testovacie protokoly pre túto technológiu s cieľom propagovať skutočne domáce vysokovýkonné riešenie prenosu. Na požiadanie sú k dispozícii aj prispôsobené kľúčové komponenty.

S podporou certifikácie DNV ISO 9001, schválenia dodávateľa SGS a uznania ako šanghajského „špecializovaného, ​​rafinovaného, ​​jedinečného a inovatívneho“ (SRII) podniku je SGR naďalej odhodlaná zlepšovať technológiu ozubených prevodov. Či už vaša aplikácia vyžaduje vysokú účinnosť a hustotu výkonu planétových pohonov alebo robustnosť a samosvornú bezpečnosť reduktorov s dvojitým plášťom  závitovkového prevodu, spoločnosť SGR poskytuje navrhnuté riešenia, ktoré fungujú každý deň aj v tých najťažších podmienkach.（Autor, SGR, Angie Zhang）
