Presné riadenie prenosu energie: Návrh a uplatnenie stratégií redukcie planétových zariadení

Základné koncepty a pracovné princípy Reduktory planétových zariadení

Reduktory planétových zariadení, známe tiež ako planetárne prevodovky, sú typom presného a vysoko účinného prevodového zariadenia. Ich primárnou funkciou je zníženie rýchlosti a zvýšenie krútiaceho momentu. Sú pomenované pre svoju jedinečnú „planétovú“ prenosovú štruktúru, kde základné komponenty sa otáčajú okolo centrálneho zariadenia, podobne ako planéty obiehajúce slnko.

Základné komponenty a ich funkcie

Štaardný redukcia planéty sa skladá zo štyroch hlavných častí:

1. Slnečný výstroj : Nachádza sa v strede systému prevodovky a je to hnacie zariadenie. Zvyčajne sa pripája k motoru alebo inému zdroju energie a slúži ako vstup napájania.
2. Planéta : Niekoľko prevodov rovnomerne rozložených okolo slnečného kolesa. Namontovali na nosič planéty a otáčajú sa na svoje vlastné osi a zároveň sa otáčajú okolo slnečného kolesa.
3. Dopravca planéty : Rámec, ktorý drží a spája všetky prevody planéty. Je to výstupný koniec redukcia planéty , poskytovanie energie tým, že spôsobí otáčanie planéty.
4. Prsteňový výstroj : Interné zubné prsteňové zariadenie, ktoré uzatvára všetky prevody planéty. Zvyčajne je fixovaný a pôsobí ako poháňaný výstroj.

Pracovný princíp

Pracovný proces planétového redukcie prevodovky možno zhrnúť takto:

1. Vstup : Motor alebo iný zdroj energie poháňa slnečný výstroj otáčať sa vysokou rýchlosťou.
2. Prenos energie : Rotujúce slnečný výstroj okolie s okolím planéta , spôsobujú, že sa otáčajú na svojich vlastných osiach.
3. Rotácia a revolúcia : Od prsteňový výstroj je fixovaný, planéta sú tlačené slnečný výstroj , spôsobujú, že sa točí okolo centrálnej osi slnečného kolesa, zatiaľ čo sa otáčajú na svojich vlastných osiach. Táto revolúcia riadi dopravca planéty .
4. Výstup : dopravca planéty's rýchlosť otáčania je výrazne nižšia ako slnečný výstroj's Rýchlosť, ale jeho krútiaci moment je zosilnený. Preto dopravca planéty Slúži ako výstupný koniec a dosahuje účinok zníženia rýchlosti a zosilnenia krútiaceho momentu.

Porovnanie parametrov: Planéta verzus ďalšie typy prenosu

Na zdôraznenie jeho výhod, tu je stručné porovnanie reduktory planétových zariadení s inými tradičnými typmi prevodoviek, ako sú redukcie paralelných hriadeľov a disky červov.

Reduktory planétových zariadení: Design, Applications, and Selection Guide

Reduktory planétových zariadení sa stali základnou súčasťou moderných systémov presnosti pohonu kvôli ich jedinečnej štruktúre a vynikajúcemu výkonu. Pochopenie ich návrhu, aplikačných polí a správnych metód výberu je rozhodujúce pre zabezpečenie efektívnej a stabilnej prevádzky zariadenia.

Aplikačné stratégie pre reduktory planétových zariadení

Vďaka ich vysokej presnosti, vysokej hustote krútiaceho momentu a kompaktnej veľkosti, reduktory planétových zariadení Zohrávajú kritickú úlohu v rôznych odvetviach. Ich hlavné oblasti aplikácií zahŕňajú:

• Presnosť : V automatizačnom zariadení, strojových strojoch CNC, robotických kĺboch, zdravotníckych pomôckach a tlačiarenských strojoch, redukcia planétys sa používajú na dosiahnutie presnej rýchlosti a riadenia polohy. Ich nízka vôľa a vysoká tuhosť sú kľúčom k zabezpečeniu presných trajektórií pohybu a opakovateľnej presnosti umiestnenia.
• Náročné aplikácie : V zariadení, ktoré musia vydržať obrovský krútiaci moment, napríklad v metalurgii, ťažbe, stavebných strojoch (napr. Žeriavy, rýpadlá) a veterných turbín, redukcia planétys Môže spoľahlivo vysielať obrovský výkon a znížiť veľkosť a zlepšiť celkovú účinnosť zariadenia.
• Aplikácie špeciálneho prostredia : Niektoré špeciálne navrhnuté redukcia planétys sa môže prispôsobiť extrémnemu prostrediu. Napríklad modely so špeciálnymi tesneniami a mazivá môžu pracovať stabilne v tvrdých podmienkach, ako sú vysoké teploty, nízke teploty, vákuum alebo čistiace miestnosti, čo zabezpečuje kontinuitu výrobných liniek.

Sprievodca výberom pre Reduktory planétových zariadení

Výber práva redukcia planéty je kľúčom k zabezpečeniu jeho výkonu a dlhovekosti. Tu sú kľúčové parametre a kroky, ktoré je potrebné zvážiť počas výberu:

1. Úvahy o výkonnostných parametroch
   • Pomer : Stanovené požadovanými výstupnými a vstupnými rýchlosťami. Zvyčajne sa vyjadruje ako celočíselný pomer (napr. 3: 1, 5: 1, 10: 1).
   • Menovité krútiace moment : maximum output torque that the redukcia planéty dokáže zvládnuť nepretržite a bezpečne za menovité podmienky. Požadovaný prevádzkový krútiaci moment by mal byť menší alebo rovný tejto hodnote.
   • Chvenie : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Menovitá rýchlosť : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Účinnosť : ratio of output power to input power, representing energy loss. The efficiency of a single-stage redukcia planéty je zvyčajne veľmi vysoký (> 97%).
2. Metóda montáže a rozhranie
   • Príruba a vstupná hriadeľ : Musí sa dokonale vyrovnať montážnej príruby a priemeru hriadeľa motora. Bežné typy rozhraní zahŕňajú valcové, spline alebo kľúčové hriadele.
   • Výstupné koncové rozhranie : Vyberte príslušný výstupný formulár na základe požiadaviek na zaťaženie, ako je tuhý výstupný hriadeľ, dutý hriadeľ s klávesou alebo výstupom namontovaným na prírube.
3. Environmentálne faktory
   • Prevádzková teplota : Potvrďte, že reduktor môže pracovať stabilne v rámci očakávaného teplotného rozsahu okolia av prípade potreby vyberte mazivo s vysokou alebo nízkou teplotou.
   • Hodnotenie ochrany predpisov (IP) : Vyberte a redukcia planéty s príslušným hodnotením IP založeného na podmienkach prachu a vlhkosti pracovného prostredia na ochranu vnútorných komponentov pred poškodením.

Porovnanie kľúčových parametrov reduktora planétového zariadenia

Pomôcť pochopiť, ako rôzne špecifikácie reduktory planétových zariadení Spĺňajte rôzne potreby, tu je porovnanie kľúčových parametrov:

Optimalizácia výkonu a výhľad priemyslu

Budúci rozvoj technológie reduktora planétových zariadení je úzko spojený s dopytom po vysokej výkonnosti, inteligencii a udržateľnosti. Šanghaj SGR Heavy Industry Machinery Co., Ltd. Development Cesta potvrdzuje tieto trendy, najmä v kompaktnosť, modularita, nízky vibrácia, nízky hluk a high-end R&D .

Stratégie na optimalizáciu výkonu planétového zariadenia

Na splnenie požiadaviek vyššej presnosti v priemyselných aplikáciách, optimalizácia výkonnosti reduktory planétových zariadení zameriava sa na tieto aspekty:

1. Modulárny a štandardizovaný dizajn :
   • Stratégia : Navrhovaním základných komponentov redukcia planéty (napríklad súprava prevodových stupňov, puzdro) modulárnym spôsobom, výrobky s rôznymi pomermi prevodových stupňov, krútiacimi momentmi a montážnymi metódami sa dajú rýchlo zostaviť. To výrazne skracuje čas prispôsobenia a znižuje výrobné náklady. Spoločnosť Shanghai SGR Heavy Industry Machinery Co., Ltd., sleduje tento priemyselný trend a integruje tento koncept do svojej produktovej rady s cieľom zlepšiť efektívnosť výroby a reakciu na trh.
   • Porovnanie parametrov : Modulárny dizajn ponúka významné výhody v doba dodania and náklady V porovnaní s úplným prispôsobením.

     	Modulárne výrobky	Prispôsobené výrobky
     	Krátka doba dodania, nižšie náklady .	Dlhšia doba dodania, vyššie náklady .

2. Technológia redukcie hluku a vibrácií :
   • Stratégia : Zníženie hluku a vibrácií redukcia planéty je kľúčom k zvýšeniu jeho výkonu a skúseností používateľov. To sa primárne dosahuje optimalizáciou profilu zubov prevodových stupňov pomocou vysoko presných procesov mletia (ako napríklad štvorosový komplexný komplexný profilový stroj Shanghai SGR) a výber vysoko výkonných materiálov v oblasti krytu a tlmenia. Presné montáž a vyváženie účinne znižuje zdroje vibrácií.
   • Porovnanie technológie :

     	Štandardné čelné zariadenie	Špirálové prevody	Presnosť
     	Hluk a vibrácie väčšie , vhodný pre aplikácie s nízkymi požiadavkami na hluk.	Hluk a vibrácie menšie , Vyššia kapacita zaťaženia, vhodná pre aplikácie s vysokým prúdom a vysokej presnosti.	Extrémne nízky hluk a vibrácie , najvyššia presnosť, ktorá predstavuje základnú technológiu pre špičkových výrobcov, ako je Shanghai Sgr.

Budúce trendy v Redukcia planéty Technológia

Na základe vývoja Shanghai SGR Heavy Industry Machinery Co., Ltd., Medzi hlavné budúce trendy v tomto odvetví patrí:

1. Inteligencia a digitalizácia :
   • Trend : Budúcnosť redukcia planétys bude viac ako len jednoduché mechanické komponenty. Integráciou senzorov môžu monitorovať svoju vlastnú teplotu, vibráciu a stav mazacieho stavu v reálnom čase a nahrať údaje do cloudu na analýzu. Toto umožní prediktívna údržba , poskytnutie včasných varovaní skôr, ako dôjde k zlyhaniam, a tým bránia nákladným prestojom.
   • Relevantnosť pre Shanghai sgr : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Ľahká a vysoká integrácia :
   • Trend : Ako robotika a automatizačné zariadenie vyžaduje menšiu veľkosť a nižšiu hmotnosť, redukcia planétys sa vyvíjajú, aby sa stali kompaktnejšími a ľahšími. Nové materiály, výrobné procesy (napríklad integrovaná formovacia technológia) a optimalizované konštrukčné návrhy umožnia reduktorom dosiahnuť menšie veľkosti a ľahšiu hmotnosť pri zachovaní vysokej zaťaženia.
3. High-Precision Manufacturing and R&D :
   • Trend : Vysoká presnosť je jadrom a redukcia planéty's konkurencieschopnosť. Kľúčom k zlepšeniu presnosti produktu a vybudovaniu technologickej priekopy, ktoré sa skladajú z doktorandov a vedúcich inžinierov, sú kľúčom k zlepšeniu presnosti produktu a budovaniu technologického priekopy, ktoré sa majú vyskytnúť pokročilé vybavenie, ako je napríklad na domácom trvaní toroidných červov a dosahu výskumu a vývoja. Úspech spoločnosti Shanghai SGR Heavy Industry Machinery Co., Ltd. je dôkazom jej dlhodobých investícií do špičkových zariadení a talentov.

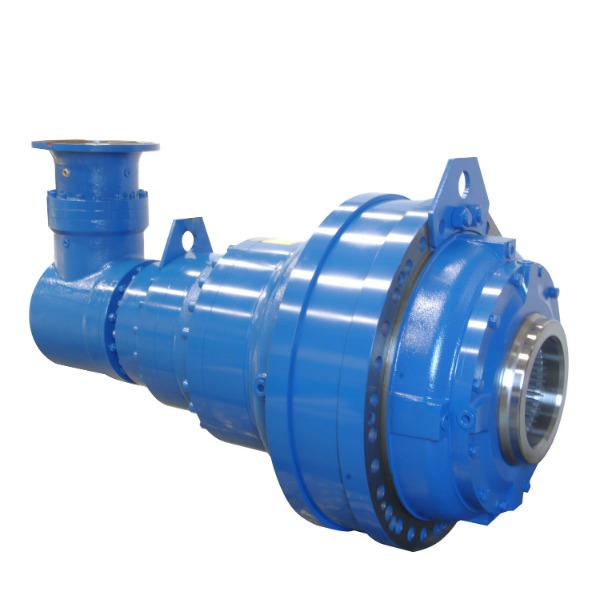

Prírubový vstup pravý uhol veľkého výstupného krútiaceho momentu planéta prevodovky s motorom
