Reduktory planétových zariadení: Návrh, aplikácie a príručka výberu

Ako a Redukcia planéty Práca?

Reduktory planétových zariadení, známe tiež ako epicyklické systémy prevodovky, pozostávajú z troch hlavných komponentov: slnečného kolesa, planétových prevodov a krúžkového prevodu. Slnko sedí v strede, zatiaľ čo okolo neho sa otáča viacero planétových prevodov, všetko uzavreté v krúžkovom prevodovom stupni. Toto kompaktné usporiadanie poskytuje niekoľko výhod oproti tradičným systémom prevodovky.

• Slnko slúži ako vstup, zvyčajne pripojený k hriadele motora
• Planet Gears Mesh súčasne so slnečnými prevodmi
• Nosič, ktorý drží planétové prevody, pôsobí ako výstup
• Kruhové vybavenie môže byť pevné, slúžiť ako vstup alebo výstup v závislosti od konfigurácie

V porovnaní s reduktormi paralelných hriadeľov, reduktory planétových zariadení Ponúkajte vyššiu hustotu krútiaceho momentu, lepšie rozdelenie zaťaženia a kompaktnejšie rozmery. Zaťaženie sa zdieľa medzi viacerými prevodmi planéty, čo umožňuje väčšiu kapacitu krútiaceho momentu v menšom balení.

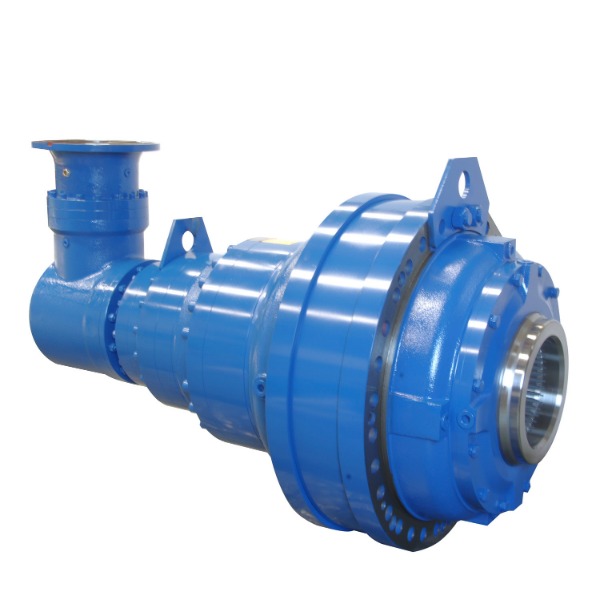

Prírubový vstup pravý uhol veľkého výstupného krútiaceho momentu prevodovku s motorom s motorom

Výhody planétových prevodových systémov

Unikátna architektúra systémov planétových zariadení poskytuje niekoľko výhod pre výkon:

• Vysoká hustota krútiaceho momentu: Zaťaženie zdieľa viacero planétov
• Kompaktný dizajn: Koncentrické usporiadanie má za následok menšiu stopu
• Vysoká účinnosť: Typicky 95-98% na etapu v dôsledku rozdelenia energie
• Vynikajúca tuhosť: Viaceré kontaktné body poskytujú tuhosť
• Nízke vibrácie: Vyvážené sily znižujú vibrácie a hluk

Výber správneho Pomer planétovej prevodovky pre vašu žiadosť

Výber správneho pomeru prevodových stupňov je rozhodujúci pre optimálny výkon. Pomer určuje vzťah medzi vstupnou rýchlosťou a výstupným krútiacim momentom. Bežné pomery sa pohybujú od 3: 1 do 100: 1 pre jednostupňové vzory, pričom viacstupňové jednotky ponúkajú pomery do 10 000: 1.

Faktory ovplyvňujúce výber pomeru

Niekoľko úvah ovplyvňuje ideál pomer planétovej prevodovky pre aplikáciu:

• Požadovaná rýchlosť výstupu a krútiaci moment
• Dostupné vstupné napájanie a rýchlosť
• Požiadavky na dynamickú reakciu
• Ciele účinnosti
• Obmedzenia fyzického priestoru

Porovnávacia tabuľka pomeru

Tipy na údržbu pre Redukcia planétys V priemyselných aplikáciách

Správna údržba výrazne rozširuje životnosť reduktory planétových zariadení in industrial applications . Tieto systémy často fungujú za náročných podmienok, čo je pravidelná starostlivosť.

Postupy údržby

Komplexný program údržby by mal obsahovať:

• Pravidelné kontroly a zmeny mazania
• Monitorovanie vibrácií
• Tepelné inšpekcie
• Overovanie krútiaceho momentu
• Kontroly integrity tesnenia

Bežné režimy zlyhania a prevencia

Pochopenie typických mechanizmov zlyhania pomáha predchádzať prestojom:

Porovnanie Planetárny reduktor prevodovky vs harmonická jednotka Technológie

Pri výbere systémov redukcie presnosti sa inžinieri často porovnávajú Planetárny reduktor prevodovky vs harmonická jednotka riešenia. Každá technológia má zreteľné charakteristiky vhodné pre rôzne aplikácie.

Porovnanie výkonnosti

Kľúčové rozdiely medzi týmito dvoma technológiami:

• Vôľa: Harmonické jednotky ponúkajú takmer nulové vôle, zatiaľ čo planétové systémy majú zvyčajne 1-10 oblúkových minút
• Tuhosť: Planetárne prevody poskytujú vyššiu torznú tuhosť
• Účinnosť: Planetárne systémy sú vo všeobecnosti efektívnejšie (95-98% oproti 80-90%)
• Veľkosť: Harmonické jednotky môžu byť kompaktnejšie pre rovnaké pomery

Vhodnosť

Chápanie Vôľa v planetárnych prevodových systémoch

Vôľa v planetárnych prevodových systémoch Pri zmene smeru sa týka mierneho pohybu medzi zubami prevodoviek. Zatiaľ čo niektoré odpory sú nevyhnutné, nadmerné množstvá môžu spôsobiť chyby a vibrácie umiestnenia.

Príčiny vôle

K systému systému prispieva niekoľko faktorov:

• Výrobné tolerancie
• Prevodová výška zubov
• Výstražné prostriedky
• Montážny variácie
• Nosiť časom

Minimalizácia vôle v presných aplikáciách

Techniky na zníženie vôle zahŕňajú:

Výber Prevodné prevodovky s vysokou presnosťou pre robotiku

Robotické aplikácie dopyt Prevodné prevodovky s vysokou presnosťou ktoré kombinujú presnosť, tuhosť a kompaktné rozmery. Tieto systémy musia často zvládať dynamické zaťaženie pri udržiavaní opakovateľnosti umiestnenia.

Kľúčové kritériá výberu pre robotiku

Dôležité úvahy pri určovaní prevodoviek pre robotické aplikácie:

• Torzná tuhosť
• Špecifikácie
• Účinnosť pri prevádzkových rýchlostiach
• Váha
• Pečenie životného prostredia

Požiadavky na výkon podľa typu robota
