Spoznajte tri bežné typy obmedzovačov rýchlosti

V oblasti priemyselných pohonných systémov slúžia redukčné ventily ako kritické komponenty. Aj keď prichádzajú v rôznych typoch – každý má svoje vlastné odlišné charakteristiky, všetky plnia rovnakú základnú funkciu: premieňajú vysokorýchlostný výstup motora s nízkym krútiacim momentom na výstup s nízkym krútiacim momentom a nízkymi otáčkami požadovaný zariadením, pričom súčasne zodpovedajú zotrvačnosti a zvyšujú tuhosť systému.

Ako môžete rýchlo identifikovať a vybrať ten, ktorý najlepšie vyhovuje vašim potrebám, keď čelíte obrovskému množstvu redukčných ventilov dostupných na trhu? Dnes vás prevedieme tromi najbežnejšími typmi obmedzovačov rýchlosti.

Najprv si ukážeme porovnanie troch typov redukcií.

Prevodové redukcie

Prevodové redukcie typicky využívajú špirálové alebo kužeľové ozubené kolesá a majú jedno-, dvoj- alebo dokonca trojstupňové prevody. Vyznačujú sa relatívne jednoduchými štruktúrami a vysokým stupňom štandardizácie. Zníženie rýchlosti sa dosahuje prostredníctvom záberu medzi ozubenými kolesami, čím sa dosiahne účinnosť prevodovky 95 % až 98 %.

Prevodový pomer je definovaný pomerom počtu zubov medzi hnacím a hnaným ozubeným kolesom. Tieto jednotky ponúkajú nízke výrobné náklady a jednoduchú údržbu, vďaka čomu sú vhodné pre vysokorýchlostné aplikácie s miernym zaťažením, ako sú vretená obrábacích strojov, dopravníkové pásy a baliace stroje. Prevodovky sú však pomerne objemné a náročné na priestor. Majú tiež obmedzenú odolnosť voči nárazom a preťaženiu, čo ich robí nevhodnými pre operácie zahŕňajúce časté cykly štart-stop alebo nárazy s veľkým zaťažením.

V súčasnosti sa prevodovky používajú predovšetkým vo všeobecných priemyselných aplikáciách, ktoré sa vyznačujú obmedzenými rozpočtami, stabilnými prevádzkovými podmienkami a miernymi požiadavkami na presnosť.

Planétové reduktory

Na základe štruktúry planétového súkolesia dosahujú planétové reduktory synchrónny viaczubový prenos výkonu a symetrické rozloženie záťaže prostredníctvom záberu centrálneho kolesa, planétových kolies a vnútorného ozubeného kolesa; vyznačujú sa kompaktnou konštrukciou, vysokou tuhosťou a vysokou presnosťou. Tieto reduktory ponúkajú extrémne vysokú hustotu krútiaceho momentu a poskytujú výstupný krútiaci moment ďaleko prevyšujúci konvenčné reduktory rovnakej veľkosti.

Okrem toho sa planétové reduktory vyznačujú vysokou účinnosťou prevodovky, presnosťou, tuhosťou a rýchlou odozvou, pričom podporujú vysokorýchlostnú prevádzku a široký teplotný rozsah. Široko sa používajú v aplikáciách, ako sú bezvýkopové horizontálne smerové vrtné súpravy, banské výťahy, systémy pohonu AGV a výroba veternej energie.

Planétové reduktory demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

V súčasnosti sú planétové reduktory primárne vhodné pre priemyselné, mechanické a výrobné aplikácie, ktoré vyžadujú vysokú presnosť, vysokú dynamickú odozvu, prevádzku v rámci priestorových obmedzení alebo nepretržitý výkon pri veľkom zaťažení.

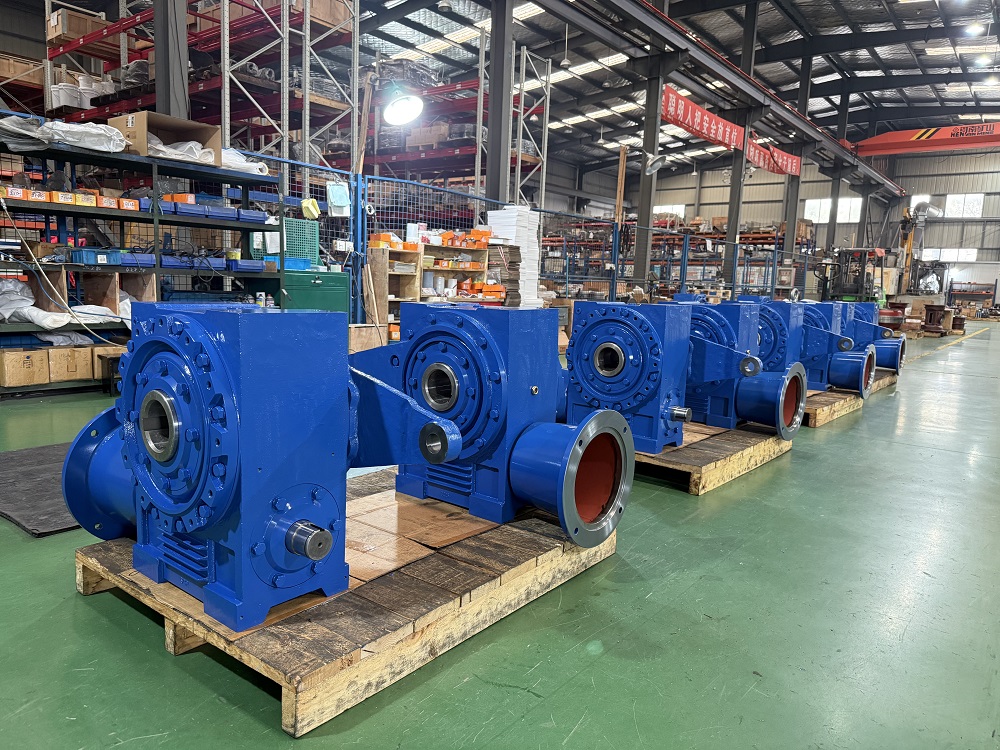

Šnekové prevodovky

Šnekové prevodovky operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Závitovkové reduktory však majú obmedzenia, najmä relatívne nízku účinnosť prenosu (v rozmedzí od 50 % do 70 %). Sú najvhodnejšie pre aplikácie vyžadujúce vysoké redukčné pomery, samosvornú ochranu a nízkorýchlostnú prevádzku s vysokým zaťažením, ale nie sú ideálne pre vysoko presné aplikácie.

Pokiaľ ide o výrobu, jednotky od popredných výrobcov, ako je SGR (Hezong Heavy Industry), majú viaczubý záber medzi závitovkou a ozubeným kolesom. Závitovka je vyrobená z ocele 20CrMnTi, ktorá prechádza nauhličovaním, kalením a brúsením zubov ozubeného kolesa, zatiaľ čo závitovka využíva vysokovýkonný zliatinový bronz na zabezpečenie dlhodobej odolnosti proti opotrebovaniu. Tieto konštrukčné voľby vedú k vysokej účinnosti prevodovky a dlhej životnosti, pričom ponúkajú výrazne lepšiu nosnosť a účinnosť v porovnaní so štandardnými valcovými závitovkovými súpravami rovnakých špecifikácií.

V súčasnosti sú závitovkové reduktory široko používané v sektoroch vyžadujúcich vertikálny prenos, ako sú výťahy, manipulácia s materiálom a zdvíhanie, baníctvo a výstavba chemických závodov.

Každý z týchto troch bežných typov reduktorov má svoje výhody a nevýhody. Ak aplikácia uprednostňuje efektívnosť a nákladovú efektívnosť, odporúčanou voľbou sú prevodovky. Ak sú prioritami presnosť, tuhosť a kompaktnosť, uprednostňujú sa planétové redukcie. Ak sú primárnymi požiadavkami vysoký redukčný pomer a schopnosť samosvornosti, najlepšou voľbou sú závitovkové reduktory.(Autor, SGR, Angie Zhang)
