Výhody a aplikácie vysokovýkonných planétových prevodoviek

V náročnom svete ťažkého priemyslu – kde stroje pracujú pri extrémnom zaťažení, drsnom prostredí a nepretržitých pracovných cykloch – je spoľahlivosť systémov prenosu energie veľmi dôležitá.

Medzi všetkými typmi prevodoviek, vysokovýkonné planétové prevodovky sa ukázali ako preferované riešenie pre kritické aplikácie v baníctve, hutníctve, stavebníctve, námorníctve a energetike. Ich popularita nevyplýva z marketingových trendov, ale zo základných technických výhod: výnimočná hustota krútiaceho momentu, vynikajúce rozloženie zaťaženia, vysoká tuhosť a prevádzková stabilita pri zaťažení.

V SGR, s takmer dvoma desaťročiami špecializácie na priemyselné prevodové systémy, sme tieto atribúty zdokonalili na meradlo výkonu a odolnosti.

Prečo sú vysokovýkonné planétové prevodovky obľúbené?

Planétové prevodovky sa vyznačujú jedinečnou architektúrou: centrálne centrálne koleso obklopené viacerými planétovými kolesami, ktoré sú všetky uzavreté v prstencovom kolese. Táto konštrukcia umožňuje súčasné zapojenie viacerých zubov, čím sa krútiaci moment rozdeľuje na niekoľko kontaktných bodov namiesto toho, aby sa sústreďoval na jeden pár ozubených kolies – ako v systémoch s paralelným hriadeľom alebo závitovkovým prevodom. Táto štrukturálna symetria poskytuje tri dôležité výhody pre náročné operácie:

Vysoký krútiaci moment pri kompaktných pôdorysoch. Rozdelením zaťaženia medzi 3–6 planétových kolies dosahujú planétové reduktory výrazne vyššiu hustotu krútiaceho momentu ako bežné konštrukcie. To umožňuje inžinierom zmenšiť pohonné systémy bez obetovania výkonu, čo je rozhodujúce v aplikáciách s obmedzeným priestorom, ako sú otočné plošiny alebo podzemné banské zariadenia.

Výnimočná tuhosť a presnosť. Koaxiálne zarovnanie vstup-výstup a vyvážený tok sily minimalizujú vychýlenie pri zaťažení, čím zaisťujú konzistentnú presnosť polohovania aj pri nárazovom zaťažení – životne dôležitá požiadavka pre vrtné súpravy, valcovacie stolice a pohony žeriavov.

Tepelná a mechanická stabilita. Vďaka rovnomerne rozloženému namáhaniu a zníženému lokálnemu opotrebeniu vykazujú planétové prevodovky nižšie vibrácie, menšie vytváranie tepla a predĺženú životnosť pri prevádzke 24/7. Keď sú spárované s pokročilými mazacími alebo chladiacimi systémami, udržujú si výkon pri okolitých teplotách nad 50 °C alebo v prašnom, korozívnom prostredí.

Tieto inherentné výhody vysvetľujú, prečo priemysel stále viac špecifikuje planétové prevodovky pre kritické úlohy – najmä tam, kde zlyhanie znamená prestoje, ktoré stoja desiatky tisíc za hodinu.

Vlastnosti vysokovýkonných planétových prevodoviek SGR

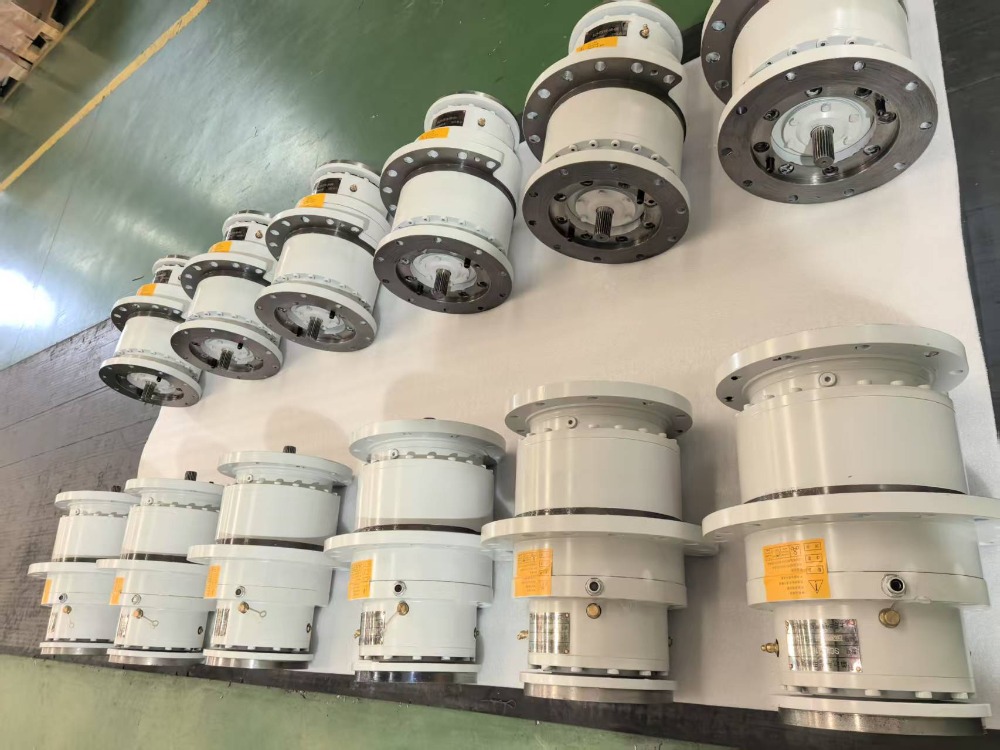

Ako líder v čínskom sektore vysokovýkonných prevodoviek SGR skonštruoval svoje planétové reduktory radu N tak, aby prekonali medzinárodné štandardy odolnosti a spoľahlivosti.

Naša filozofia dizajnu vychádza z 15-ročných skúseností v teréne v rámci globálnych projektov ťažby a infraštruktúry a zameriava sa na robustnosť prostredníctvom presnosti.

Materiálová a výrobná dokonalosť

Všetky ozubené kolesá s jadrom sú kované z legovanej ocele 20CrMnTi a následne podrobené vákuovému nauhličovaniu, kaleniu a presnému brúseniu ozubených kolies. Tento proces poskytuje povrchovú tvrdosť HRC 58–62 s húževnatým jadrom, ktoré poskytuje vynikajúcu odolnosť proti jamkovej korózii, odieraniu a únave – bežným poruchovým režimom vo vysokocyklových aplikáciách s vysokým nárazom.

Modulárna a škálovateľná architektúra

Séria N podporuje redukčné pomery od 3:1 do 1 000:1 s výstupným krútiacim momentom v rozsahu od 4 000 N·m do viac ako 540 000 N·m. Modulárne rozhrania umožňujú bezproblémovú integráciu s hydraulickými motormi, elektrickými servami alebo spaľovacími motormi, zatiaľ čo voliteľné funkcie zahŕňajú mazanie oleja s núteným obehom alebo systémy chladenia vzduchom pre tepelné riadenie.

Certifikované pre globálny ťažký priemysel

Prevodovky SGR spĺňajú normy kvality ISO 9001 a získali certifikáciu RS, ktorá potvrdzuje ich vhodnosť pre námorné pomocné systémy. Každá jednotka sa pred odoslaním podrobuje 72-hodinovému testovaniu odolnosti pri plnom zaťažení s vysledovateľnými údajmi o náraste teploty hluku a účinnosti. Táto kombinácia materiálovej vedy, presného inžinierstva a dôsledného overovania zaisťuje, že planétové prevodovky SGR nielen spĺňajú špecifikácie, ale prekonajú ich aj v reálnych podmienkach.

Aplikácia Heavy-Duty planetárnych prevodoviek

Planétové prevodovky SGR sa používajú všade tam, kde je prvoradá extrémna spoľahlivosť:

Baníctvo a hutníctvo

V podzemných drvičoch a valcovniach pásov za tepla naše prevodovky znášajú abrazívny prach, tepelné cykly a náhle výkyvy zaťaženia. Utesnené puzdro radu N a vysoká únavová pevnosť umožňujú neprerušovanú prevádzku na výrobných linkách 24 hodín denne, 7 dní v týždni – čo znižuje neplánovanú údržbu a predlžuje intervaly generálnych opráv.

Veľkorozmerné stavebné stroje

Súpravy na horizontálne smerové vŕtanie (HDD) sa spoliehajú na prevodovky SGR, ktoré prenášajú vysoký krútiaci moment na hlavy vrtákov pri zachovaní presného ovládania riadenia. Podobne aj otočné pohony vežových žeriavov využívajú naše kompaktné jednotky s vysokou tuhosťou na plynulé a bezpečné otáčanie viactonových bremien – dokonca aj v podmienkach silného vetra.

Prístavné a námorné vybavenie

Od palubných navijakov na lodiach na hromadný náklad až po asistenčné systémy pohonu na ruských riečnych plavidlách, prevodovky SGR poskytujú spoľahlivý výkon v prostrediach s vysokou vlhkosťou a soľou. Certifikácia RS zaisťuje súlad s prísnymi požiadavkami na námornú bezpečnosť a odolnosť.

Energia a infraštruktúra

V systémoch sklonu veterných turbín naše prevodovky poskytujú bezpečné ovládanie pri premenlivom zaťažení a extrémnom počasí. V ťažkých dopravných sieťach v prístavoch alebo cementárňach zabezpečujú efektívny prenos energie s nízkymi nárokmi na údržbu počas desaťročí prevádzky.

Vysokovýkonné planétové prevodovky nie sú len komponenty, ale umožňujú priemyselnú odolnosť. V SGR kombináciou materiálov pre letecký priemysel, precíznej výroby a prispôsobenia špecifickým pre aplikáciu umožňujeme ťažkému priemyslu fungovať efektívnejšie, bezpečnejšie a udržateľnejšie.（Autor,SGR, Angie Zhang）
