Koaxiálna planétová prevodovka namontovaná na základni: Riešenie pohonu pre veľké zaťaženie

Ťažké priemyselné stroje vyžadujú prevodový systém, ktorý je schopný spoľahlivo dodávať vysoký krútiaci moment, pričom zostáva kompaktný, efektívny a ľahko sa integruje do celkovej konštrukcie stroja. Spomedzi rôznych dostupných typov priemyselných reduktorov poskytuje koaxiálna planétová prevodovka namontovaná na základni efektívne riešenie pre mnohé náročné aplikácie.

Tento typ planétová prevodovka kombinuje dve dôležité konštrukčné charakteristiky: vstup a výstup sú usporiadané koaxiálne, zatiaľ čo prevodovka je bezpečne podopretá prostredníctvom konfigurácie namontovanej na základni. V kombinácii s charakteristikou zdieľania zaťaženia planétového súkolesia poskytuje táto konštrukcia kompaktné riešenie prevodovky pre priemyselné stroje vyžadujúce vysoký krútiaci moment a stabilný prenos výkonu.

Séria N SGR zahŕňa vysoký krútiaci moment koaxiálna planétová prevodovka konfigurácie pre náročné priemyselné aplikácie. Produktový rad využíva modulárny dizajn a podporuje rôzne vstupné, výstupné, montážne a viacstupňové konfigurácie. SGR špecifikuje rozsah výstupného krútiaceho momentu až do T2 ≤ 750 000 N·m a prevodový pomer i ≥ 3 pre referenčný rad produktov.

Takže, čo presne je koaxiálna planétová prevodovka namontovaná na základni, aké výhody ponúka a ako by ju mali inžinieri vybrať pre ťažké zariadenia?

Tento článok vysvetľuje základy.

01. Čo je koaxiálna planétová prevodovka namontovaná na základni?

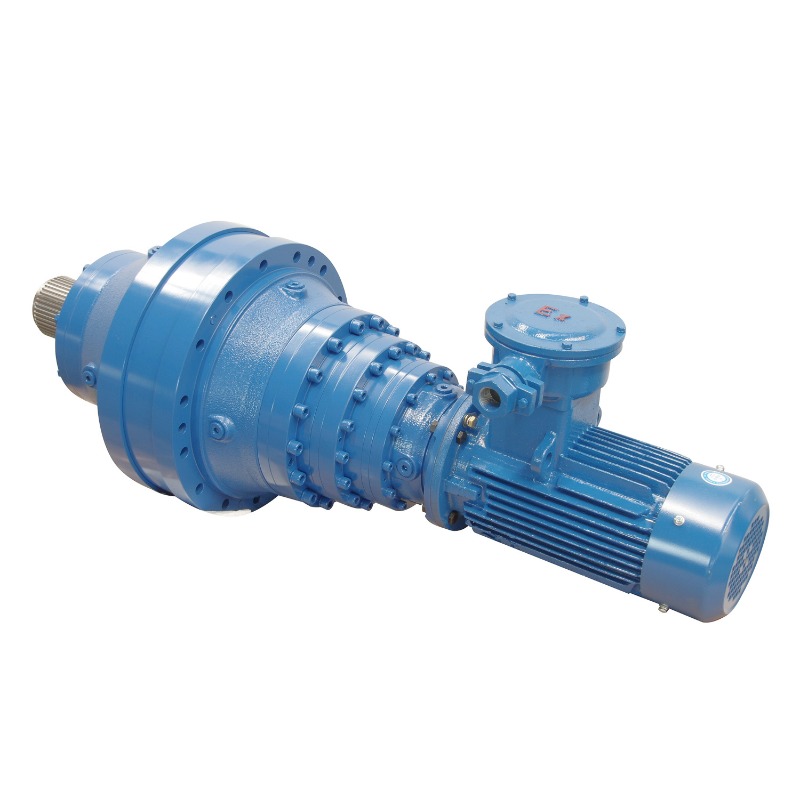

Koaxiálna planétová prevodovka je planétový reduktor, v ktorom sú vstup a výstup usporiadané pozdĺž rovnakej centrálnej osi.

Vnútorne sa typická planétová prevodovka skladá z centrálneho kolesa, viacerých planétových kolies, planétového unášača a ozubeného venca. Planétové kolesá sa otáčajú okolo centrálneho kolesa a súčasne sú v zábere s korunovým kolesom.

Jednou z hlavných výhod tohto usporiadania je zdieľanie záťaže.

Namiesto prenosu celého zaťaženia cez jeden pár ozubených kolies sa na prenose krútiaceho momentu môže podieľať niekoľko planétových kolies. To pomáha planetárnemu systému dosiahnuť vysokú hustotu krútiaceho momentu v rámci relatívne kompaktnej konštrukcie.

Pojem namontovaný na základni sa vzťahuje na spôsob inštalácie prevodovky.

Namiesto spoliehania sa výlučne na výstupnú prírubu alebo usporiadanie namontované na hriadeli je prevodovka podopretá montážnou základňou, ktorá môže byť pripevnená ku konštrukcii stroja alebo základu.

Vďaka kombinácii usporiadania koaxiálnej prevodovky s konštrukciou namontovanou na základni je tento typ prevodovky obzvlášť užitočný pre priemyselné stroje, kde sa vyžaduje vysoký krútiaci moment, stabilná inštalácia, kompaktné rozmery a flexibilná integrácia zariadení.

Portfólio planétových prevodoviek SGR zahŕňa koaxiálne konfigurácie s pätkou/základňou, prírubou a montážnymi riešeniami súvisiacimi s hriadeľom, čo umožňuje výber rôznych usporiadaní podľa konštrukcie stroja.

02. Ako funguje koaxiálna planétová prevodovka?

Základný pracovný princíp je podobný ako pri iných planétových prevodovkách.

Výkon vstupuje do systému planétového súkolesia cez vstupnú stranu a prenáša sa cez centrálne koleso, planétové kolesá, korunové koleso a unášač podľa špecifickej konfigurácie prevodovky.

Kľúčovou vlastnosťou je, že viaceré planétové kolesá môžu zdieľať prenášané zaťaženie.

Tento princíp rozdelenia výkonu je obzvlášť cenný v ťažkých strojoch, pretože potrebný krútiaci moment nemusí byť prenášaný iba cez jeden záber ozubených kolies.

V dôsledku toho môžu planétové prevodovky poskytovať vysoký krútiaci moment vzhľadom na ich fyzické rozmery.

V koaxiálnom usporiadaní zostávajú vstup a výstup na rovnakej osi, čím sa vytvára efektívna cesta prenosu energie, ktorá môže zjednodušiť integráciu do mnohých usporiadaní strojov.

Ak je potrebný vyšší redukčný pomer, môžu byť do série zapojené ďalšie planétové stupne. Referenčná koaxiálna planétová prevodovka SGR je založená na vysoko modulárnej architektúre a podporuje viacstupňové kombinácie pre rôzne požiadavky na redukciu.

03. Štyri kľúčové výhody koaxiálnej planétovej prevodovky namontovanej na základni

Prečo sú koaxiálne planétové prevodovky montované na základni vhodné pre ťažké stroje?

Existujú štyri hlavné výhody.

1. Vysoký krútiaci moment a spoľahlivý prenos výkonu

Prvou výhodou je schopnosť prenášať vysoký krútiaci moment.

Viacnásobné planétové kolesá sa podieľajú na prenose výkonu a zdieľaní zaťaženia. To pomáha rozložiť zaťaženie cez systém planétových prevodov a nie sústrediť ho na jeden pár ozubených kolies.

Pre ťažké priemyselné stroje je to obzvlášť dôležité, keď prevodovka musí zvládnuť: vysoký prevádzkový krútiaci moment, štartovacie zaťaženie, premenlivé zaťaženie, opakované zmeny zaťaženia, nárazové zaťaženie a dlhé prevádzkové cykly.

Rad koaxiálnych prevodoviek radu N SGR zahŕňa konfigurácie s vysokým krútiacim momentom, pričom odkazovaná stránka čínskeho produktu špecifikuje výstupný krútiaci moment až T2 ≤ 750 000 N·m. Skutočnú veľkosť prevodovky a prípustný krútiaci moment je samozrejme potrebné zvoliť podľa konkrétnych prevádzkových podmienok a použitia.

Vďaka tomu je koaxiálna planetárna architektúra relevantná pre veľké priemyselné stroje, kde sa musí prenášať vysoký krútiaci moment v rámci obmedzeného inštalačného priestoru.

2. Kompaktná štruktúra a hladký prenos

Ďalšou dôležitou výhodou je kompaktná architektúra.

Pretože systémy planétových prevodov rozdeľujú krútiaci moment prostredníctvom viacerých planétových kolies usporiadaných okolo centrálneho centrálneho kolesa, môžu dosiahnuť vysokú hustotu krútiaceho momentu bez potreby nadmerne veľkej prevodovky.

Pre dizajnérov zariadení to môže byť obzvlášť cenné, keď je dôležitá prenosová kapacita aj inštalačný priestor.

Koaxiálne usporiadanie ďalej zjednodušuje usporiadanie prenosu, pretože vstup a výstup sú umiestnené pozdĺž rovnakej osi.

Produktová dokumentácia SGR tiež identifikuje vysokú účinnosť prevodovky, hladký chod a nízku hlučnosť ako charakteristiky radu koaxiálnych planétových prevodoviek.

Tieto charakteristiky však nepochádzajú len z planetárnej štruktúry. Materiály ozubených kolies, tepelné spracovanie, presnosť ozubenia, výber ložísk, mazanie, montáž a kvalita výroby, to všetko prispieva k skutočnému prevádzkovému výkonu priemyselnej prevodovky.

3. Modulárny dizajn a flexibilné konfigurácie

Jednou z najsilnejších vlastností moderných priemyselných planétových prevodoviek je modularita.

Vysoko modulárna platforma prevodoviek umožňuje výrobcom vytvárať rôzne riešenia prevodoviek pomocou štandardizovaných komponentov a rôznych kombinácií.

Pre sériu koaxiálnych planétových prevodoviek SGR je možné kombinovať viacero planétových stupňov, aby sa splnili rôzne požiadavky na redukciu, pričom uvedená skupina produktov pokrýva pomery i ≥ 3.

K dispozícii sú aj rôzne možnosti vstupu vrátane: štandardného vstupu hriadeľa N, vstupu príruby MN a prispôsobených konfigurácií vstupu.

Výstupná strana môže byť konfigurovaná s: valcovým hriadeľom, drážkovaným hriadeľom, dutým hriadeľom s blokovacím zariadením, prírubovým pripojením a prispôsobenými konfiguráciami.

SGR tiež ponúka rôzne montážne usporiadania vrátane montáže základne, montáže príruby a konfigurácií súvisiacich s krútiacim momentom.

Táto flexibilita je obzvlášť dôležitá pre výrobcov zariadení OEM.

Namiesto prepracovania celého stroja podľa konfigurácie pevnej prevodovky môžu inžinieri zvoliť usporiadanie prevodovky, ktoré lepšie zodpovedá motoru, poháňanému zariadeniu, inštalačnému priestoru a existujúcemu mechanickému rozhraniu.

4. Stabilná inštalácia a silná prispôsobivosť

Pri veľkých priemyselných prevodovkách by sa montáž nikdy nemala považovať za druhoradý faktor.

Prevodovka musí byť správne integrovaná s konštrukciou stroja, aby sa zaťaženie dalo spoľahlivo prenášať bez toho, aby spôsobovalo zbytočné vychýlenie alebo namáhanie.

Planétová prevodovka namontovaná na základni poskytuje praktické riešenie montáže pre mnoho pevných priemyselných systémov pohonu, pretože skriňa prevodovky môže byť bezpečne podopretá na ráme zariadenia alebo základni.

V závislosti od aplikácie môžu byť vhodnejšie iné konfigurácie, ako je prírubová montáž alebo montáž momentového ramena.

Správne riešenie závisí od faktorov vrátane: usporiadania zariadenia, výstupného pripojenia, radiálneho a axiálneho zaťaženia, reakčného momentu, konštrukcie základu, zarovnania hriadeľa a dostupnosti údržby.

To je dôvod, prečo by sa montážna konfigurácia mala zvážiť pri výbere prevodovky a nie po už zvolenom modeli prevodovky.

04. Kde sa používajú planétové prevodovky montované na koaxiálnej základni?

Vďaka vysokej kapacite krútiaceho momentu, kompaktnej konštrukcii, modularite a flexibilným konfiguráciám, koaxiálna planétová prevodovkaes môže byť použitý v širokom rozsahu ťažkých priemyselných strojov.

Ťažobné zariadenia

Banské stroje často pracujú pri veľkom zaťažení, vibráciách, prachu a náročných pracovných cykloch.

Planétové prevodovky je možné použiť v banských prevodových systémoch, kde sa vyžaduje vysoký krútiaci moment a spoľahlivá nepretržitá prevádzka.

Pre banské aplikácie by výber prevodovky nemal brať do úvahy len menovitý krútiaci moment, ale aj špičkové zaťaženie, rázové zaťaženie, prevádzkový čas, podmienky prostredia a požiadavky na údržbu.

Hutnícke zariadenia

Hutnícke stroje často vyžadujú pomalú prevodovku s vysokým krútiacim momentom v náročných priemyselných podmienkach.

Koaxiálna planétová prevodovka namontovaná na základni môže poskytnúť kompaktné riešenie pohonu pre príslušné vysokovýkonné hutnícke stroje, najmä tam, kde je dôležitá stabilná inštalácia a nepretržitý prenos výkonu.

Dopravníky a systémy na manipuláciu s materiálom

Veľké priemyselné dopravníky môžu vyžadovať značný rozbehový a prevádzkový moment, najmä pri preprave ťažkých sypkých materiálov.

Planétová prevodovka môže znížiť otáčky motora a zároveň zvýšiť výstupný krútiaci moment, pričom poskytuje mechanické vlastnosti požadované mnohými systémami pohonu dopravníkov.

Konfigurácia namontovaná na základni môže tiež zjednodušiť integráciu do pevných hnacích staníc dopravníka.

Zdvíhacie a navijakové zariadenia

Zdvíhacie a navijakové systémy vyžadujú spoľahlivý prenos krútiaceho momentu a vhodné redukčné pomery.

Planétové prevodovky sa bežne zvažujú pre systémy pohonu s vysokým krútiacim momentom, kde sú dôležité kompaktné rozmery.

Pre zdvíhacie aplikácie však musí byť výber prevodovky založený na kompletných systémových požiadavkách vrátane podmienok zaťaženia, brzdenia, bezpečnostných požiadaviek, pracovného cyklu a príslušných noriem.

Stavebné stroje

Ťažké stavebné zariadenia vyžadujú robustné prevodové komponenty schopné zvládnuť rôzne zaťaženia a náročné pracovné prostredie.

V závislosti od architektúry stroja môžu byť planétové prevodovky použité pre rôzne pojazdové, rotačné alebo pomocné mechanizmy pohonu.

Námorné pomocné stroje

Priestor môže byť dôležitým konštrukčným obmedzením námorných strojov.

Vďaka vysokej hustote krútiaceho momentu a konfigurovateľnej štruktúre koaxiálnej planétovej prevodovky je vhodná pre vybrané aplikácie pomocného námorného pohonu, kde sa vyžaduje kompaktnosť a prenos vysokého krútiaceho momentu.

Uvedený produkt SGR N Series bol aplikovaný v priemyselných odvetviach vrátane stavebných strojov, námorných pomocných strojov, banských strojov a textilných a tlačiarenských/farbiacich strojov.

05. Koaxiálna verzus pravouhlá planétová prevodovka: Ktorú by ste si mali vybrať?

Jednou dôležitou otázkou pri výbere planétovej prevodovky je, či stroj potrebuje koaxiálne alebo pravouhlé usporiadanie prevodovky.

A koaxiálna planétová prevodovka umiestňuje vstup a výstup pozdĺž tej istej osi.

Je preto obzvlášť vhodný, keď motor a poháňané zariadenie môžu byť usporiadané v priamom prenosovom vedení.

Pravouhlá planétová prevodovka mení smer prenosu sily, čo môže byť užitočné, keď usporiadanie stroja neumožňuje inštaláciu motora a výstupného zariadenia pozdĺž rovnakej osi.

Ani jeden dizajn nie je univerzálne lepší.

Správny výber závisí predovšetkým od: dostupného inštalačného priestoru, polohy motora, polohy poháňaného zariadenia, požadovaného krútiaceho momentu, redukčného pomeru, vstupného a výstupného rozhrania a priestoru na údržbu.

Rad planétových prevodoviek SGR zahŕňa koaxiálne aj pravouhlé konfigurácie pre rôzne požiadavky na usporiadanie hriadeľov.

06. Prečo si vybrať koaxiálne planétové prevodovky SGR?

SGR rozvíja priemysel planétová prevodovka riešenia pre náročné prenosové aplikácie.

Jeho séria N využíva modulárnu a sériovú filozofiu dizajnu, ktorá umožňuje kombinovať rôzne stupne, vstupné konfigurácie, výstupné usporiadanie a spôsoby montáže podľa požiadaviek aplikácie. Aktuálne informácie o produkte SGR uvádzajú koaxiálne a pravouhlé planetárne konfigurácie a viacnásobné montážne riešenia.

Na výrobu ozubených kolies používa SGR legovanú oceľ 20CrMnTi s ozubenými kolesami nauhličenými a kalenými pred presným brúsením. Tento výrobný prístup je určený na zabezpečenie tvrdosti, odolnosti proti opotrebeniu a presnosti prevodu, ktoré sú potrebné pre náročné aplikácie priemyselných prevodoviek.

SGR tiež podporuje prispôsobené planétová prevodovka riešenia pre výrobcov OEM zariadení, najmä tam, kde štandardné katalógové konfigurácie nemôžu plne uspokojiť požiadavky na krútiaci moment, pomer, vstupno/výstupné rozhrania, montážne rozmery alebo prevádzkové podmienky.

Séria N je určená pre priemyselné aplikácie vrátane baníctva, stavebných strojov, námorných pomocných strojov, zdvíhacích zariadení, manipulácie s materiálom a iných zariadení na veľké zaťaženie.

Pre zákazníkov, ktorí hodnotia alternatívy k dovážaným priemyselným planétovým prevodovkám, SGR tiež umiestňuje túto sériu ako lokalizovanú alternatívu pre porovnateľné aplikácie. Pôvodná produktová dokumentácia uvádza, že séria bola vyvinutá s ohľadom na nahradenie porovnateľných dovážaných redukcií. Akýkoľvek náhradný projekt by však mal byť technicky overený podľa krútiaceho momentu, pomeru, rozmerov, rozhraní hriadeľa, zaťaženia, pracovného cyklu a skutočných prevádzkových podmienok, a nie predpokladať zameniteľnosť len na základe veľkosti modelu. (Autor, SGR, Angie Zhang)
