Trendy na trhu s reduktorom šnekového prevodu v roku 2026

Keďže priemyselné stroje sa neustále posúvajú smerom k vyššej efektivite, vyššej nosnosti a kompaktnejším prevodovým systémom, závitovkové reduktory zostávajú dôležitým riešením prenosu energie pre náročné aplikácie a aplikácie s vysokým prevodom.

A šnekový prevod premieňa vstup vysokorýchlostného motora na výstup s nižšou rýchlosťou a vyšším krútiacim momentom prostredníctvom interakcie medzi závitovkovým hriadeľom a závitovkovým kolesom. V porovnaní s mnohými konvenčnými prevodovými riešeniami, šnekové prevodovky sú cenené pre svoju kompaktnú konštrukciu, vysoký redukčný pomer, hladký chod a pri vhodných konštrukčných podmienkach aj samosvorné vlastnosti.

Konvenčná technológia valcových závitoviek zároveň čelí čoraz väčším výzvam v aplikáciách vyžadujúcich vyšší krútiaci moment, dlhšiu životnosť a zlepšenú účinnosť prevodovky.

Toto je jeden z dôvodov dvojplášťové šnekové prevodovky priťahujú čoraz väčšiu pozornosť v oblasti priemyselného prenosu energie.

S viac ako desaťročnými skúsenosťami v technológii závitovkového prevodu vyvinula spoločnosť Shanghai SGR Heavy Industry Machinery Co., Ltd. svoju závitovkovú prevodovku s dvojitým plášťom série C, aby poskytovala riešenia prevodov s vysokým krútiacim momentom pre náročné priemyselné aplikácie.

1. Meniaci sa trh pre priemyselné reduktory so závitovkami

Závitovkové reduktory sú široko používané v priemyselných odvetviach, kde sa vyžaduje zníženie rýchlosti, znásobenie krútiaceho momentu, kompaktná inštalácia a spoľahlivý prenos sily.

Medzi typické aplikácie patria: zariadenia na manipuláciu s materiálom, dopravníky, zdvíhacie a zdvíhacie stroje, banské zariadenia, hutnícke stroje, priemyselné miešačky, námorné zariadenia, baliace stroje, výrobné linky a vysokovýkonné priemyselné stroje.

Ako sa priemyselné zariadenia zväčšujú a automatizujú, výrobcovia prevodoviek čelia čoraz náročnejším požiadavkám.

Zákazníci už nehľadajú iba základný reduktor rýchlosti červa. Stále viac vyžadujú: vyšší výstupný krútiaci moment, väčšiu nosnosť, dlhšiu životnosť, stabilnú prevádzku v nepretržitej prevádzke, nižšie vibrácie a hluk, flexibilné montážne konfigurácie, lepšiu účinnosť prenosu a prispôsobené vstupné a výstupné usporiadanie.

Tieto požiadavky vedú k vývoju výkonnejších technológií závitovkového prevodu.

Spomedzi nich sa závitovková prevodovka s dvojitým plášťom stala dôležitým riešením pre aplikácie, kde bežné valcové závitovkové reduktory nemusia poskytovať dostatočnú nosnosť.

2. Čo je to šneková prevodovka s dvojitým plášťom?

A dvojobalová šneková prevodovka je špecializovaný typ šnekovej prevodovky určený na zväčšenie kontaktnej plochy medzi šnekom a šnekovým kolesom.

V konvenčnej súprave valcového závitovkového prevodu má závitovka všeobecne valcovú geometriu, zatiaľ čo závitovkové koleso je navrhnuté tak, aby čiastočne ovialo závitovku.

V systéme závitovkového prevodu s dvojitým plášťom má závitovka aj závitovkové koleso obklopujúce geometrie. Červ má profil podobný presýpacím hodinám, čo umožňuje šnekovému kolesu efektívnejšie obklopiť červa.

Táto geometria vytvára väčšiu efektívnu kontaktnú plochu a umožňuje viacerým zubom podieľať sa na prenose zaťaženia súčasne.

V dôsledku toho môže prevodový systém dosiahnuť lepšie rozloženie zaťaženia a vyššiu schopnosť prenosu krútiaceho momentu.

Technické informácie SGR popisujú jeho dvojitú šnekovú prevodovku radu C ako viaczubý záberový systém, pričom závitovka je vyrobená z tvrdeného materiálu 20CrMnTi a závitovkové koleso je vyrobené z vysokovýkonného zliatinového bronzu.

Tento dizajn je obzvlášť cenný pre priemyselné stroje pracujúce pri vysokom zaťažení a náročných pracovných podmienkach.

3. Prečo je technológia závitovkového prevodu s dvojitým obalom dôležitá?

Kľúčovou výhodou závitovkovej prevodovky s dvojitým plášťom nie je len jej štruktúra, ale spôsob, akým štruktúra mení rozloženie prenosového zaťaženia.

Väčšia kontaktná plocha

Obalový profil zubov zväčšuje kontaktnú plochu medzi závitovkou a závitovkovým kolesom.

Namiesto sústredenia zaťaženia na relatívne obmedzenú kontaktnú plochu sa na prenose krútiaceho momentu môže podieľať viacero zubov.

To pomáha efektívnejšie rozložiť záťaž a môže znížiť lokalizované namáhanie zubov.

Vyššia kapacita krútiaceho momentu

Pre vysokovýkonné stroje je výstupný krútiaci moment jedným z najdôležitejších parametrov výberu prevodovky.

Produktový rad SGR C obsahuje závitovkové prevodovky s dvojitým plášťom s výstupným krútiacim momentom dosahujúcim až 160 000 N·m v závislosti od konfigurácie.

Vďaka tomu je technológia vhodná pre aplikácie, kde sa vyžaduje vysoký krútiaci moment a relatívne nízke výstupné otáčky.

Vylepšená odolnosť proti opotrebovaniu

Výber materiálu a tepelné spracovanie sú tiež rozhodujúce pre životnosť závitovkovej prevodovky.

SGR používa 20CrMnTi pre svoje šnekové komponenty a vysokovýkonný zliatinový bronz pre šnekové koleso. Závitovka je podrobená procesom nauhličovania, kalenia a presného brúsenia, aby sa zlepšila tvrdosť povrchu a odolnosť proti opotrebeniu.

Podľa informácií o produkte SGR môže tvrdosť závitovkového zuba dosiahnuť 58–62 HRC.

Kombinácia tvrdenej ocele a legovaného bronzu má poskytnúť vhodnú rovnováhu medzi pevnosťou, odolnosťou proti opotrebovaniu a spoľahlivým klzným kontaktom.

Hladká a stabilná prevádzka

Závitovkový prevod je prirodzene vhodný pre aplikácie vyžadujúce plynulé znižovanie rýchlosti.

Viaczubové záberové charakteristiky závitovkových prevodov s dvojitým plášťom môžu ďalej zlepšiť rozloženie zaťaženia a prispieť k stabilnému prevodu.

Vďaka tomu je technológia vhodná pre priemyselné stroje, kde je potrebné kontrolovať vibrácie, hluk a mechanické otrasy.

4. Šneková prevodovka s dvojitou obálkou radu SGR C

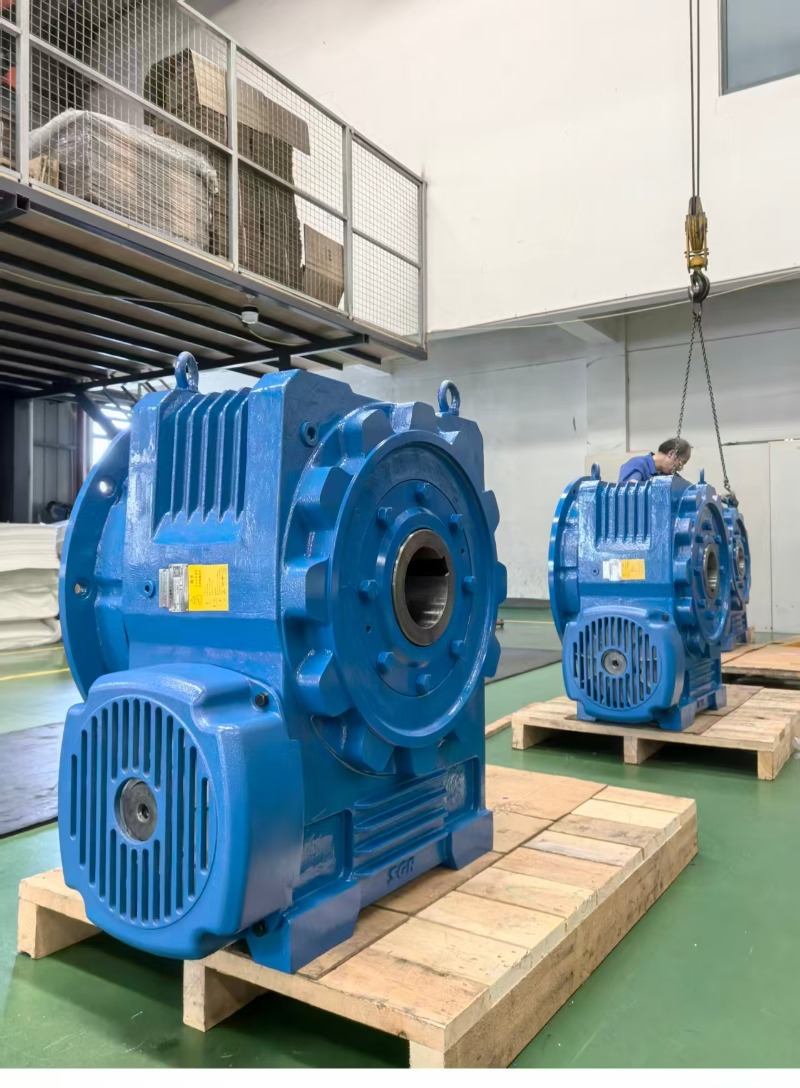

Spoločnosť SGR vyvinula svoju dvojitú šnekovú prevodovku radu C ako riešenie priemyselnej prevodovky s vysokým krútiacim momentom.

Podľa aktuálnych informácií o produkte SGR pokrýva séria C stredové vzdialenosti od 100 do 710 mm s modulárnymi a sériovými koncepciami dizajnu. Špecifické konfigurácie je možné prispôsobiť podľa požiadaviek zákazníka.

Kľúčové špecifikácie a vlastnosti zahŕňajú:

Skutočná konfigurácia prevodovky by sa mala zvoliť podľa výkonu motora, vstupných otáčok, požadovaného výstupného krútiaceho momentu, redukčného pomeru, pracovného cyklu, usporiadania montáže a prevádzkového prostredia. SGR tiež poskytuje prispôsobené konfigurácie vstupov a výstupov pre rôzne konštrukcie strojov.

5. Kľúčová technológia v pozadí reduktorov so závitovkovým prevodom SGR

Vývoj vysoko výkonnej šnekovej prevodovky s dvojitým plášťom si vyžaduje oveľa viac, než len opracovanie šnekového a šnekového kolesa.

Zložitá geometria zubov si vyžaduje špecializované konštrukčné, výrobné a kontrolné schopnosti.

Spoločnosť SGR vytvorila tím výskumu a vývoja pozostávajúci z doktorandov a vedúcich inžinierov a vyvinula vlastný systém optimalizácie planárneho dvojitého plášťa závitovkového prevodu. Spoločnosť tiež prevádzkuje CNC obrábacie zariadenia, 3D meracie stroje, systémy na testovanie výkonu a účinnosti prevodoviek a prístroj na meranie toroidných závitoviek a varných dosiek.

Tieto schopnosti umožňujú SGR riadiť viacero fáz vývoja prevodovky, vrátane:

1. Dizajn prevodovky
2. Optimalizácia profilu zubov
3. Výber materiálu
4. Tepelné spracovanie
5. Presné obrábanie
6. Montáž
7. Rozmerová kontrola
8. Testovanie výkonu a účinnosti
9. Konečná kontrola kvality

Tento integrovaný prístup je obzvlášť dôležitý pre závitovkové prevody s dvojitým plášťom, pretože presnosť profilu zubov priamo ovplyvňuje výkon záberu, rozloženie zaťaženia a životnosť.

6. Priemyselné aplikácie závitovkových prevodoviek s dvojitým plášťom

Šneková prevodovka s vysokým krútiacim momentom je vhodná najmä pre stroje, ktoré vyžadujú značný krútiaci moment pri relatívne nízkych otáčkach.

Ťažobné stroje

Ťažobné zariadenia často pracujú pri veľkom zaťažení, prachu, vibráciách a podmienkach nepretržitej prevádzky.

Priemyselná závitovková prevodovka s vysokým krútiacim momentom sa môže použiť vo vhodných dopravných, zdvíhacích a manipulačných systémoch, kde sa vyžaduje spoľahlivý prenos krútiaceho momentu.

Hutnícke zariadenia

Oceľové a metalurgické stroje často vyžadujú robustné prevodové systémy schopné prevádzky pri vysokých zaťaženiach.

Technológia závitovkového prevodu s dvojitým plášťom môže poskytnúť kompaktné riešenie prevodovky pre vybrané vysokovýkonné pohony.

Dopravníky

Dopravníkové systémy vyžadujú stabilný a nepretržitý prenos energie.

V závislosti od požiadaviek na zaťaženie a rýchlosť môže závitovkový reduktor poskytnúť potrebný redukčný pomer a výstupný krútiaci moment pri zachovaní relatívne kompaktnej inštalačnej plochy.

Zdvíhacie zariadenia

Zdvíhacie stroje kladú vysoké nároky na spoľahlivosť prevodovky a kontrolu zaťaženia.

Závitovkové reduktory možno použiť vo vhodných zdvíhacích mechanizmoch, kde sa vyžadujú vysoké redukčné pomery a pridržiavacie charakteristiky. Samosvorné správanie prevodovky by sa však malo vždy overiť podľa skutočného zaťaženia, pomeru, mazania, účinnosti a bezpečnostných požiadaviek, a nie predpokladať len z typu prevodovky.

Námorné a priemyselné vybavenie

Priemyselné námorné zariadenia, navijaky a iné špecializované stroje môžu vyžadovať prispôsobené konfigurácie prevodovky.

SGR poskytuje prispôsobené usporiadanie hriadeľa, montáže a vstupu/výstupu na prispôsobenie prevodovky konkrétnemu usporiadaniu vybavenia.

7. Dvojitá šneková prevodovka vs. konvenčná šneková prevodovka

Pre konštruktérov zariadení by výber medzi konvenčnou šnekovou prevodovkou a šnekovou prevodovkou s dvojitým plášťom mal byť založený na skutočných prevádzkových požiadavkách.

Pre aplikácie s miernym krútiacim momentom a štandardnými prevádzkovými podmienkami môže postačovať konvenčná závitovková prevodovka.

Dvojitá šneková prevodovka sa však stáva atraktívnejšou, keď aplikácia vyžaduje:

• Vyššia kapacita krútiaceho momentu
• Vyššia nosnosť
• Efektívnejšie rozloženie zaťaženia
• Ťažká prevádzka
• Dlhá životnosť
• Kompaktná konštrukcia prevodovky
• Prispôsobené konfigurácie priemyselnej prevodovky

Zložitejšia geometria dvojitého obalu tiež znamená, že požiadavky na výrobu a kontrolu kvality sú vyššie.

Preto výber šnekovej prevodovky s dvojitým plášťom nie je len otázkou výberu väčšej prevodovky. Profil zuba, materiál, tepelné spracovanie, mazanie, zarovnanie, tepelné podmienky a prevádzkový cyklus, to všetko je potrebné zvážiť spoločne.

8. Prečo zvoliť SGR ako výrobcu šnekovej prevodovky?

Pre kupujúcich priemyselných prevodoviek môžu byť inžinierske schopnosti výrobcu prevodoviek rovnako dôležité ako špecifikácia produktu.

SGR sa zameriava na priemyselné prevodovky a má viac ako 15 rokov skúseností v oblasti výskumu, vývoja a výroby prevodoviek. Jej produktové portfólio zahŕňa planétové prevodovky, dvojobalové závitovkové prevodovky, valcové závitovkové reduktory a prispôsobené riešenia prevodoviek.

Medzi silné stránky SGR patrí:

Profesionálny tím výskumu a vývoja
Doktorandi a starší inžinieri sa podieľajú na konštrukcii prevodovky a vývoji technológie prevodovky.

Špecializovaná technológia šnekového prevodu
SGR vyvinula systém optimalizácie planárneho dvojitého plášťa závitovkového prevodu.

Precízna výroba
Pre zložité súčiastky ozubených kolies sa používa CNC obrábanie a špecializované zariadenia.

Kontrola a testovanie
SGR používa 3D meracie zariadenia, šnekové a varné meracie zariadenia a systémy na testovanie výkonu a účinnosti prevodoviek.

Prispôsobené riešenia
Vstupné hriadele, výstupné hriadele, spôsoby montáže, pomery a ďalšie kľúčové komponenty prevodovky je možné prispôsobiť podľa požiadaviek aplikácie.

OEM a náhradné riešenia
SGR uvádza, že montážne rozmery jeho dvojito plášťových závitovkových prevodoviek je možné zameniť za závitovkové prevodovky CAVEX®, pričom je možné dodať aj prispôsobené prevodové komponenty.

9. Budúcnosť šnekového prevodu

Vývoj priemyselných strojov posúva technológiu prevodoviek smerom k vyššej hustote krútiaceho momentu, lepšej účinnosti, dlhšej životnosti a väčšiemu prispôsobeniu.

Pre šnekové reduktory nie je budúcnosť len o zväčšení veľkosti prevodovky.

Namiesto toho sa technologický vývoj čoraz viac zameriava na optimalizované profily zubov, pokročilé materiály, presnú výrobu, lepšie mazacie systémy, vylepšený tepelný manažment, digitálnu kontrolu kvality, prispôsobené konfigurácie prevodoviek a vyššiu účinnosť prevodovky.

Technológia závitovkového prevodu s dvojitým plášťom poskytuje dôležitú cestu k týmto cieľom, pretože jeho viaczubová záberová štruktúra umožňuje výrobcom optimalizovať rozloženie zaťaženia a prenos krútiaceho momentu.

Pre výrobcov prevodoviek to znamená, že schopnosti výskumu a vývoja, presná výroba a testovacia technológia sa budú čoraz viac stávajú dôležitými konkurenčnými faktormi. (Autor, SGR, Angie Zhang)
