Komplexné porovnanie troch bežných priemyselných obmedzovačov rýchlosti

Prevodové redukcie, planetárne reduktory a závitovkové reduktory sú v súčasnosti tri najrozšírenejšie typy reduktorov v priemyselnom sektore. Vďaka svojim základným funkciám - ako je zníženie rýchlosti otáčania, zvýšenie krútiaceho momentu a zodpovedajúca zotrvačnosť - sú tieto tri typy reduktorov široko používané v rôznych priemyselných výrobných procesoch a mechanických zariadeniach.

V tomto článku  SGR poskytne komplexné porovnanie týchto troch bežných typov priemyselných reduktorov, ktoré vám pomôžu dôkladne porozumieť každému z nich, aby lepšie vyhovovali špecifickým požiadavkám vášho zariadenia.

Reduktor prevodovky

Prevodovka je najzákladnejším a technologicky najvyspelejším typom reduktora rýchlosti. Vzájomným záberom ozubených kolies rôznych veľkostí a počtu zubov mení rýchlosť otáčania a krútiaci moment. Princíp prevodu reduktora je analogický s radením prevodov pri jazde na bicykli, kde reťaz prepína medzi prevodmi rôznych veľkostí. Prostredníctvom dômyselných kombinácií prevodových stupňov môžu reduktory bez námahy dosiahnuť zníženie rýchlosti a zosilnenie krútiaceho momentu, čím spĺňajú požiadavky na výkon širokej škály priemyselných zariadení.

Prevodovka funguje ako „minimotor“ v rámci mechanického zariadenia a transformuje vysokorýchlostný vstupný výkon na nižšiu, ale výkonnejšiu výstupnú energiu. V porovnaní s inými typmi reduktorov ponúkajú reduktory vysokú účinnosť, jednoduchú štruktúru a nízke náklady; sú však pomerne objemné. V dôsledku toho sa primárne používajú vo všeobecných priemyselných odvetviach, ako sú elektrické motory, obrábacie stroje a dopravné pásy.

Pri výbere reduktora sa odporúča zvážiť predovšetkým presnosť, nosnosť a účinnosť.

Vysoko presné reduktory pracujú hladšie, vykazujú minimálnu chybu a zabezpečujú, že presnosť vyrábaných produktov spĺňa požadované normy. V ťažkých strojoch – ako sú banské zariadenia – sú redukčné prevody s vysokou nosnosťou nevyhnutné na pohon masívnych mechanických komponentov a zabezpečenie ich stabilnej prevádzky. Vysokoúčinné reduktory môžu tiež pomôcť podnikom dosiahnuť významné úspory nákladov na energiu. Okrem toho špičková konštrukcia a výrobné procesy slúžia na minimalizáciu trecích strát medzi ozubenými kolesami, čím sa zvyšuje účinnosť prevodovky.

Planetárny reduktor

Planétový reduktor je typ reduktora rýchlosti, ktorý sa "objavil" v posledných rokoch; svojou štruktúrou pripomína „planéty obiehajúce okolo Slnka“ (pozostávajúce z centrálneho kolesa, planétových kolies, vonkajšieho krúžku, vnútorného krúžku a planétového nosiča). Keď motor alebo motor poháňa centrálne koleso, aby sa otáčalo, planétové kolesá sa otáčajú okolo svojich vlastných osí a súčasne sa otáčajú okolo vnútorného ozubeného kolesa, čím sa dosiahne zníženie rýchlosti.

Ako vznikajúci typ reduktora rýchlosti, planétový reduktor využíva jedinečné usporiadanie planétového prevodu, ktoré sa vyznačuje kompaktnou štruktúrou, vysokou účinnosťou, vysokou kapacitou krútiaceho momentu, vysokou presnosťou, nízkou hlučnosťou, minimálnou vôľou a dlhou životnosťou. Okrem toho má výnimočnú odolnosť voči nárazom a preťaženiu, čo mu umožňuje prispôsobiť sa širokej škále náročných prevádzkových podmienok. V dôsledku toho je schopný splniť požiadavky vysoko zaťažených zariadení – ako sú dopravníky a výťahy – v priemyselnej výrobe, ako aj požiadavky vysoko presných aplikácií, vrátane robotických spojov a CNC obrábacích strojov.

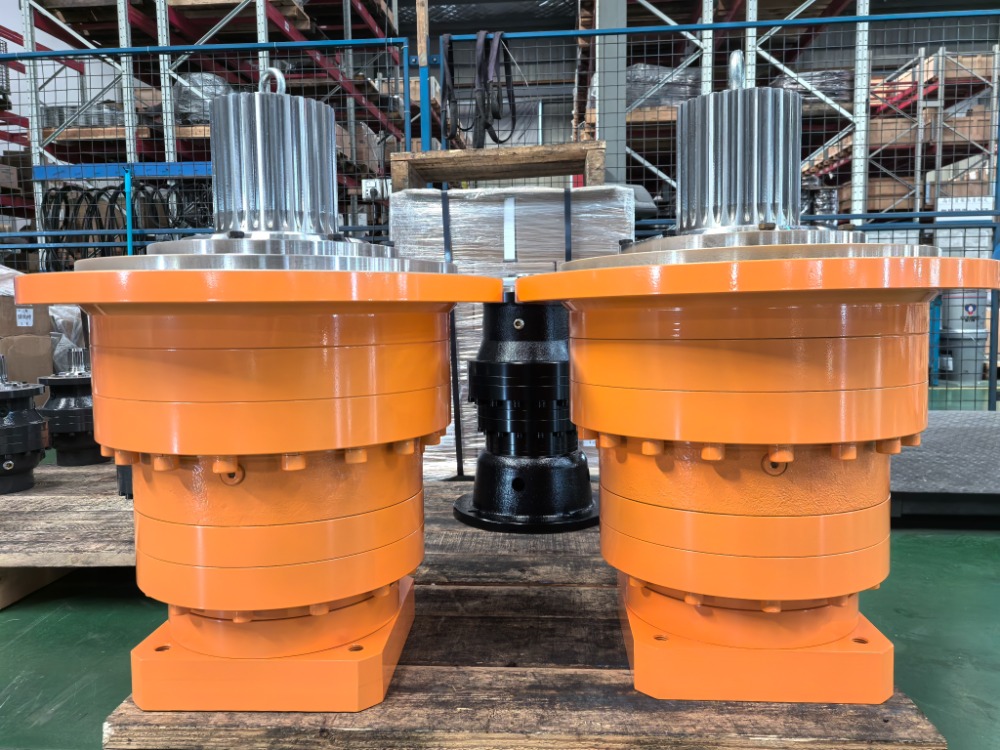

Napríklad planétové reduktory série N vyvinuté a vyrobené spoločnosťou SGR obsahujú ozubené kolesá vyrobené z ocele 20CrMnTi, ktoré prechádzajú procesmi nauhličovania, kalenia a presného brúsenia. Tieto jednotky ponúkajú množstvo výhod vrátane zdieľania záťaže viacerými zubami, plynulej a spoľahlivej prevádzky a vysokej mechanickej účinnosti. Tieto produkty, ktoré sú umiestnené ako „náhrada za porovnateľné dovážané redukcie“, sú v súlade s medzinárodnými štandardmi vo filozofii dizajnu aj výrobnej technológii. Okrem toho si vďaka lokalizovanej servisnej podpore získali uznanie používateľov v rôznych priemyselných odvetviach – vrátane stavebných strojov, námorných pomocných zariadení, banských strojov a textilných a tlačiarenských strojov – tým, že ponúkajú výnimočnú rovnováhu medzi výkonom a nákladovou efektívnosťou.

Pri výbere planétového reduktora sa odporúča uprednostniť redukčný pomer, krútiaci moment, presnosť a prispôsobivosť prostredia.

Ak nie je k dispozícii presná zhoda pre požadovaný pomer redukcie, môžete sa rozhodnúť pre najbližší dostupný pomer alebo zvážiť prispôsobené riešenie. Čo sa týka výberu krútiaceho momentu, je nevyhnutné zabezpečiť, aby menovitý výstupný krútiaci moment reduktora bol väčší alebo rovný maximálnemu pracovnému momentu, ktorý zariadenie skutočne vyžaduje. V moderných prostrediach priemyselnej automatizácie existujú prísne požiadavky na presnosť planétových reduktorov; preto je nevyhnutné vybrať jednotku vyznačujúcu sa vysokou presnosťou a minimálnou vôľou. Okrem toho pri špecifických aplikáciách, kde reduktor musí pracovať pri extrémnych teplotách alebo v špecializovaných prostrediach, je potrebné vopred konzultovať výber s výrobcom planétového reduktora.

Šnekový prevod

Závitovkový reduktor využíva záber závitovky a závitovkového kolesa na dosiahnutie zníženia rýchlosti a zosilnenia krútiaceho momentu; jeho hlavnými charakteristikami sú schopnosť dosiahnuť podstatný redukčný pomer prostredníctvom jedného stupňa prevodovky, ako aj jeho samosvorná schopnosť.

V automatizovaných zariadeniach, dopravných strojoch, baliacich strojoch, výťahoch, dopravníkoch a rôznych priemyselných prevodových systémoch, závitovkové reduktory – využívajúce svoju jedinečnú štruktúru závitoviek a závitovkových kolies – premieňajú vysokorýchlostný vstup s nízkym krútiacim momentom z motora na výstup s nízkou rýchlosťou a vysokým krútiacim momentom potrebný na výstupe, čím spĺňajú kritickú potrebu zariadenia pre vysoký krútiaci moment a nízkorýchlostný pohon.

Napríklad závitovkové reduktory série C vyvinuté a vyrobené spoločnosťou SGR obsahujú závitovku vyrobenú z ocele 20CrMnTi, ktorá sa podrobuje nauhličovaniu, kaleniu a presnému brúseniu ozubených kolies, a závitovkové koleso vyrobené z vysokovýkonného zliatinového bronzu. Táto konštrukcia zaisťuje výnimočnú, dlhotrvajúcu odolnosť proti opotrebovaniu, vysokú účinnosť prenosu a predĺženú životnosť. V porovnaní s valcovými závitovkovými súkolesiami ekvivalentných špecifikácií vykazujú tieto jednotky výrazne zvýšenú nosnosť a účinnosť prevodovky; okrem toho pri vysokých redukčných pomeroch vykazujú mechanické samosvorné vlastnosti, čím účinne zvyšujú bezpečnosť zdvíhacích strojov.

Pri výbere šnekového prevodu sa odporúča predovšetkým zvážiť redukčný pomer, výstupný krútiaci moment a či je potrebná funkcia samosvornosti.

Pomer redukcie určuje výstupnú rýchlosť; preto sa odporúča vypočítať požadovaný pomer na základe otáčok motora a požadovaných výstupných otáčok zariadenia, aby sa predišlo „preťažovaniu“. Výstupný krútiaci moment je kritickým parametrom v závitovkových reduktoroch; menovitý výstupný krútiaci moment reduktora musí prevyšovať skutočný prevádzkový krútiaci moment – ​​najmä v aplikáciách zahŕňajúcich časté štarty a zastavenia alebo veľké rázové zaťaženie (ako sú kladkostroje a miešačky). Samosvorná schopnosť je kľúčovou vlastnosťou závitovkových prevodoviek; následne, ak si špecifická aplikácia – ako napríklad zdvíhacia plošina alebo pohon ventilov – vyžaduje samosvornú funkciu, šnekový prevod je definitívnym výberom. (Autor, SGR, Angie Zhang)
