Aké sú rozdiely medzi jednotlivými a viacstupňovými planétovými prevodovkami?

Vo svete priemyselnej prenosu energie sa planetárne prevodovky stali chrbtovou kosťou vysokovýkonných strojov. Keďže sa vyžaduje vybavenie, ktoré sa vyvíjajú-vyžadujú vyšší krútiaci moment, vyššiu účinnosť a kompaktnejšie vzory-OEMS a systémových integrátorov čelia kritickému rozhodnutiu: Ak si vyberú jedno fázu alebo viacstupňová planéta prevodovky ? Pochopenie rozdielov medzi týmito dvoma konfiguráciami je nevyhnutné na optimalizáciu výkonu stroja, spoľahlivosť a celkových nákladov na vlastníctvo.

V spoločnosti SGR, popredného výrobcu planétovej prevodovky so sídlom v Šanghaji, sa špecializujeme na jednostupňové aj viacstupňové planétové prevodovky, ako aj na dvojité prevodovky červov. S viac ako 15 rokmi inžinierskych znalostí, výrobným zariadením 15 000 a tímom Ph.D. Vedci a vedúci inžinieri navrhujeme riešenia prenosu, ktoré spĺňajú prísne požiadavky na vŕtanie, ťažbu, výrobu energie, výrobu energie, textilné stroje a ďalšie.

Preskúmajme kľúčové rozdiely medzi jednotlivými a viacstupňovými planétovými prevodovkami-a prečo na trhu vynikajú viacstupňové planétové prevodovky SGR.

(1) Jednostupňová planétová prevodovka: jednoduchosť, efektívnosť a kompaktnosť

Jednostupňová planéta prevodovky pozostáva z jedného slnečného kolesa, viacerých planétových prevodoviek, krúžkového prevodového stupňa a nosiča. Výkon sa prenáša do jednej redukčnej fázy, vďaka čomu je najpriamejšou a najúčinnejšou konfiguráciou v planétovej rodine.

Kľúčové vlastnosti planétovej prevodovky s spevom:

Rozsah pomeru rýchlosti: zvyčajne 3: 1 až 10: 1

Účinnosť prenosu: ≥ 97% na fázu - medzi najvyššími mechanickými jednotkami

Kompaktný dizajn: minimálna axiálna dĺžka a ľahká, ideálna pre aplikácie obmedzené priestorom

Nízka vôľa: Presné pozemné prevody dosahujú ≤3 oblúkových vôd, vhodné pre systémy riadenia služieb a pohybu

Vysoká hustota výkonu: efektívny tok energie s minimálnym generovaním tepla

Aplikácie jednostupňovej planétovej prevodovky:

• Elektrické vrstvové vŕtanie (HDD) súpravy
• Malé až stredné generátory
• Dopravné systémy s miernym požiadavkám na krútiaci moment
• Robotika a automatizované montáž

Jednostupňová planéta prevodovky vyniká v scenároch, kde sa priorituje priority účinnosť, rýchlosť odozvy a kompaktnosť. Je to preferovaná voľba pre vysokorýchlostné vstupné zdroje (napr. Motory 1500-3 000 ot./min.), Ktoré vyžadujú miernu redukciu rýchlosti a hladkú prevádzku.

Ak však aplikácie vyžadujú vyššie redukčné pomery alebo väčší výkonný krútiaci moment, jediná fáza dosiahne svoje fyzikálne limity. To je miesto, kde sa viacstupňová planétová prevodovka stáva vynikajúcim riešením.

(2) Viacstupňová planétová prevodovka: Výkon, krútiaci moment a univerzálnosť

Viacstupňová planéta prevodovky (bežne dve alebo tri fázy) spája viacero planétových sád v sérii v rámci jedného bývania. Výstup prvej fázy sa stáva vstupom nasledujúceho, vynásobením redukčného pomeru a výstupu krútiaceho momentu.

Kľúčové funkcie:

• Rozsah pomeru rýchlosti: 20: 1 až 100: 1 (napr. 5: 1 × 4: 1 = 20: 1)
• Výstupný krútiaci moment: výrazne vyššie ako v jednom štádiu-na 5 × väčšie pre rovnakú veľkosť rámu
• Účinnosť: o niečo nižšia kvôli ďalším sieťovým sieťom, ale stále vysoká na 94% - 96% pre dve fázy
• Konštrukčná tuhosť: Zvýšené rozdelenie zaťaženia vo viacerých fázach zlepšuje trvanlivosť pri nárazových zaťaženiach
• Flexibilita prispôsobenia: Môže kombinovať rôzne pomery prevodových stupňov a materiály, aby sa splnili špecifické profily zaťaženia

Aplikácie viacstupňovej planétovej prevodovky:

• Vŕtacie súpravy s ťažkým nánosom, ktoré si vyžadujú krútiaci moment 100 000 Nm
• Ťažobné dopravníky a drviče pracujúce pri nepretržitom zaťažení
• Pitchery tónu veternej turbíny a výpadky
• Veľké priemyselné mixéry a extrudéry

Zatiaľ čo viacstupňové prevodovky sú o niečo dlhšie a ťažšie, ich schopnosť dodávať vysoký krútiaci moment riadeným a efektívnym spôsobom ich robí nevyhnutnými v náročnom priemyselnom prostredí. Eliminujú potrebu externých redukcií rýchlosti alebo neefektívnych kombinácií červových zariadení, zefektívnenie systému systému a zlepšenie spoľahlivosti.

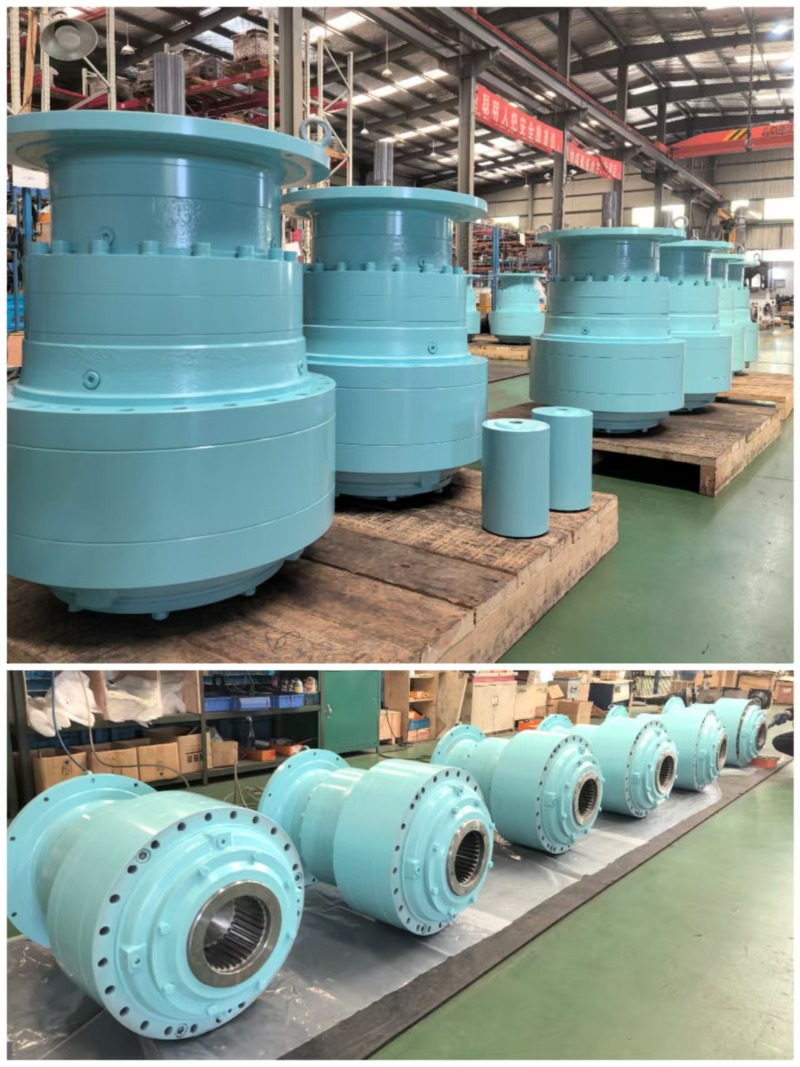

(3) SGR viacstupňová planéta prevodovky: skonštruovaná pre extrémny výkon

V spoločnosti SGR nevyrábame iba viacstupňové planétové prevodovky-individujú ich pre priemyselné výzvy v reálnom svete. Naše viacstupňové planétové prevodovky sú navrhnuté tak, aby prekonali štandardné ponuky v kapacite krútiaceho momentu, efektívnosti a životnosti servisu.

Základné výhody viacstupňových planétových prevodoviek SGR:

• Optimalizácia vlastníctva: Náš interný systém optimalizácie párov červov a pokročilá analýza konečných prvkov zabezpečte optimálny kontakt zubov, distribúciu záťaže a zníženie hluku-dokonca aj pri plnom zaťažení.
• Výroba s vysokou presnosťou: prevody sú presné odrezané z zliatiny 20crmnti, karburizovanej, ochladenej. To zaisťuje dlhodobú trvanlivosť a minimálne opotrebenie.
• Integrované testovanie a validácia: Každá prevodovka SGR prechádza testovaním výkonu plného výkonu na našich interných testovacích lavičkách, simuluje skutočné prevádzkové podmienky pre teplotu, vibrácie a efektívnosť.
• Vlastné riešenia: Ponúkame rýchlostné pomery na mieru, montážne konfigurácie, systémy mazania a monitorovacie rozhrania.

Hlavné aplikácie viacstupňových planétových prevodoviek SGR:

• Vŕtanie neexšenca: SGR viacstupňové planétové prevodovky Elektrické a naftové súpravy HDD, ktoré dodávajú vysoký krútiaci moment a nízku rýchlosť riadenia potrebného na penetráciu skaly a vystrojenie potrubia.
• Ťažba a lomka: Používa sa v ťažkých dopravníkoch a drveniach, naše prevodovky vydržia nepretržitú prevádzku a časté záťažové otrasy.
• Generovanie energie: integrované do malých generátorov a pomocných jednotiek, čím sa zabezpečuje stabilný výkon s nízkou údržbou.

SGR je high-tech podnik v Šanghaji a uvedený v mestskom „špecializovanom, sofistikovanom, jedinečnom a inovatívnom“ programe (Zhuan Jing Te Xin). Naša planétová prevodovka N-sérií vyhrala prvú cenu „Science and Technology Achievement Achievement China Gear Association“ (2009) a bola uznávaná ako projekt transformácie špičkovej transformácie v Šanghaji. Držíme viac patentov na vynález a úžitkové modely, čo odráža náš záväzok k inováciám.

Záver: Výber správnej planétovej prevodovky pre vašu aplikáciu

Výber medzi jednostupňovým a viacstupňovým planétovým prevodovkami závisí od rýchlosti, krútiaceho momentu, efektívnosti a priestoru vášho stroja.

• Vyberte si jedno stupňu pre vysokú účinnosť, kompaktnosť a potreby miernej redukcie.
• Vyberte viacstupňový moment pre vysoký krútiaci moment, redukciu veľkej rýchlosti a prevádzku s vysokou úrovňou.

Ako popredná spoločnosť pre prevodovku v Číne ponúka spoločnosť SGR obe konfigurácie s nekompromisnou kvalitou. Naše viacstupňové planétové prevodovky predstavujú najmä vrchol inžinierstva prenosu energie-dodávajú robustnému výkonu, predĺženej životnosti služieb a vynikajúcej návratnosti investícií.

Pre výrobcov OEM a priemyselných výrobcov, ktorí hľadajú spoľahlivého, inovatívneho a technicky pokročilého partnera prevodovky, je SGR SMART CHEEFT. Kontaktujte nás ešte dnes a prediskutujte svoju aplikáciu a zistite, ako naše planetárne prevodovky môžu zvýšiť výkon vášho zariadenia. (Autor, SGR, Angie Zhang)
