SGR: Podrobný úvod o reduktoroch

Ako kľúčové mechanické prenosové zariadenie je funkciou reduktora na zníženie vysokorýchlostnej rotácie vstupného konca (zvyčajne zdroj energie, ako je elektrický motor alebo vnútorný spaľovací motor) na požadovanú nižšiu rýchlosť na výstupnom konci prostredníctvom konštrukcií, ako sú napríklad prevodové stupne, černé prevody, planétové prevody a cykloidné pinwheels, pričom zodpovedajúcim spôsobom zvyšuje výstupný ovládač.

Vďaka tejto charakteristike je reduktor nevyhnutný v mnohých odvetviach a zariadeniach a tiež robí reduktor jedným z najpoužívanejších mechanizmov na prenos energie a pohybu.

Aká je teda úloha reduktora? Aké sú bežné typy reduktorov? Aké sú oblasti reduktorov aplikácií?

(1) Funkcia redukcie

Funkciou redukcie je previesť vysokorýchlostnú rotáciu a pohyb s nízkym pruhom na rotáciu s nízkou rýchlosťou a vysoký krútiaci pohyb. Podľa vzorca:

P = t*v/9549

P: Power (KW)

V: Rýchlosť (r/min)

T: krútiaci moment (NM)

Keď je vstupný výkon motora konštantný, rýchlosť je nepriamo úmerná krútiacim momentom. Keď sa rýchlosť klesá, moment sa zvyšuje. V praktických scenároch aplikácií sa všeobecne vyžaduje relatívne veľký krútiaci moment a relatívne malá rýchlosť a reduktor môže takúto funkciu poskytnúť.

Preto funkcie redukčných prostriedkov zahŕňajú hlavne: prenos energie, získanie presnej rýchlosti a získanie veľkého výstupného krútiaceho momentu.

(2) typy reduktorov

Reduktor je relatívne presný stroj s mnohými typmi a modelmi. Rôzne typy reduktorov majú rôzne použitia.

V priemysle mechanického prenosu môžu byť reduktory vo všeobecnosti rozdelené na reduktory prevodových stupňov, reduktory červov a reduktory planéty podľa typu prenosu; Podľa počtu fáz prenosu sa dajú rozdeliť na jedno stupňové a viacstupňové reduktory; Podľa tvaru prevodových stupňov môžu byť rozdelené na valcové redukcie prevodových stupňov, reduktory kŕmnych zariadení a reduktory kolesa valcového prevodového stupňa; Podľa usporiadania prenosu sa dajú rozdeliť na rozšírený typ, rozdelený typ a reduktory koaxiálneho typu.

a. Výhody a nevýhody redukcie valcového prevodového stupňa

Reduktory valcových zariadení sú najčastejšie používaným typom s najviac aplikáciami. Extrémne vysoká nákladová efektívnosť získala priazeň mnohých dizajnérov.

Výhody: Jednoduchá štruktúra, ľahká oprava a vzhľadom na cenové faktory je relatívne lacná a valcový reduktor prevodovky sa stáva stabilnejšie.

Nevýhody: Veľká veľkosť, obsadená veľká plocha, čo spôsobuje ťažkosti v návrhu a usporiadaní priestoru celého stroja.

b. Výhody a nevýhody redukcie červov

Hlavnou výhodou redukcie červov je to, že má funkciu spätného sebakrytia a v porovnaní s niekoľkými ďalšími redukciami má väčší redukčný pomer. Vstupné a výstupné hriadele redukcie červov nie sú na rovnakej osi alebo dokonca na rovnakej rovine.

Nevýhody: Účinnosť prenosu nie je dostatočne vysoká a presnosť nie je príliš vysoká.

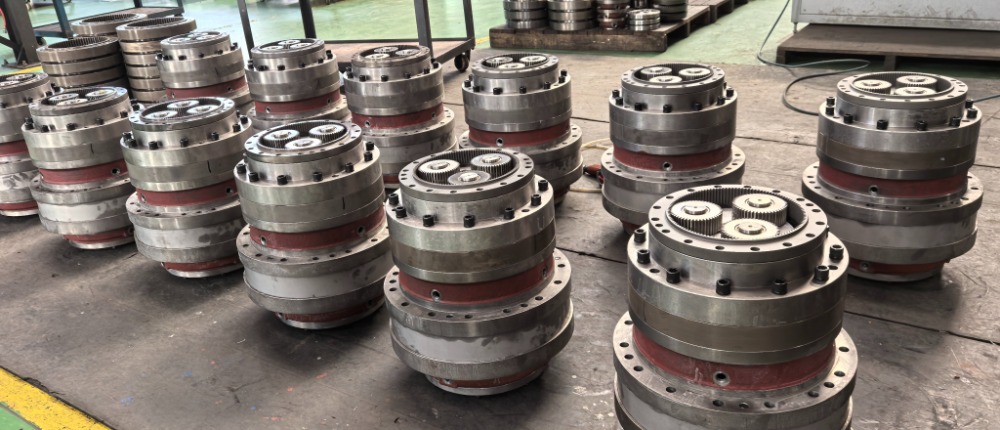

C. Advantage a nevýhody planétových redukcií

Výhody: Štruktúra je relatívne kompaktná, návratová vôľa je malá, presnosť je relatívne vysoká, jej životnosť je pomerne dlhá a má tiež charakteristiky veľkého výstupného krútiaceho momentu.

Nevýhody: Vynikajúci výkon určuje, že je ťažké ho vyrábať, štruktúra je zložitá a cena je veľmi vysoká.

(3) Aplikačné scenáre redukcie

Rozsah redukcií aplikácií je pomerne široký, vrátane: priemyselnej výroby, vybavenia obrábacích strojov, textilných strojov, strojov na spracovanie potravín, ťažobných strojov, stavby lodí, precíznych čerpadiel na meranie vetra, zariadenia Zariadenia atď.

Všeobecne platí, že reduktory sa nachádzajú v širokej škále aplikácií, od prenosu vysokej výkonnosti po malé zaťaženie a presný prenos uhlov. V priemyselných aplikáciách majú reduktory funkcie redukcie rýchlosti a zvyšovania krútiaceho momentu, takže sa široko používajú pri konverzných zariadeniach rýchlosti a krútiaceho momentu.

Práve kvôli svojej vynikajúcej schopnosti znižovať rýchlosť a zvýšenie krútiaceho momentu a schopnosť prispôsobiť sa rôznym zložitým pracovným podmienkam, ktoré scenáre reduktorov pokrývajú takmer všetky priemyselné odvetvia a vybavenie, ktoré vyžadujú prenos energie. Reduktory sú skutočne jedným z najčastejšie používaných mechanických zariadení. (Autor: SGR, Angie Zhang)
