Sprievodca profesionálnym výberom planétových reduktorov: Technická architektúra, porovnanie výkonu a priemyselné aplikácie

Po viac ako desaťročí práce na projektoch planétových reduktorov v SGR som si všimol, že zákazníci v širokom spektre priemyselných odvetví – od priemyselnej automatizácie až po všeobecné strojárstvo – si neustále kladú špecifickú otázku: Ako sa dá profesionálne vybrať? planétový reduktor ?

Toto je vynikajúca otázka. Výber reduktora priamo ovplyvňuje výkon, účinnosť, spoľahlivosť, životnosť a dokonca aj bezpečnosť celého mechanického systému. Nesprávna alebo nevhodná voľba reduktora môže v najlepšom prípade viesť k nestabilnej prevádzke zariadenia, zvýšenej spotrebe energie a častej údržbe.

V najhoršom prípade to môže spôsobiť poruchu prevodovky, výpadok výroby, bezpečnostné incidenty a značné ekonomické straty. V tomto článku, ktorý vychádza z viac ako desaťročných skúseností v teréne a technickej podpory, poskytnem štruktúrovaný, profesionálny prístup k výberu planétových reduktorov – od základných princípov až po aplikácie v reálnom svete.

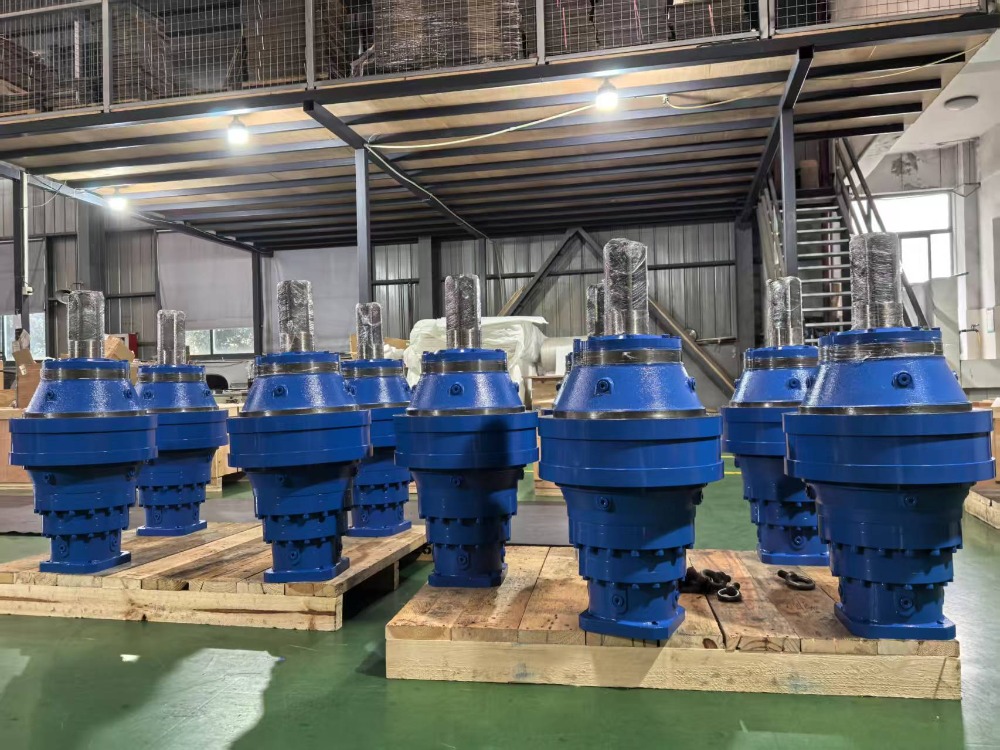

Úvod do technológie planetárneho reduktora

Planétový reduktor odvodzuje svoj názov od svojej konštrukčnej podobnosti so solárnym systémom: centrálne centrálne koleso, viaceré planétové kolesá namontované na rotujúcom nosiči a vonkajšie ozubené koleso, ktoré je v zábere so všetkými planétami súčasne. Tento koaxiálny dizajn s viacerými okami umožňuje distribúciu krútiaceho momentu cez niekoľko kontaktných bodov, čo má za následok výnimočnú schopnosť rozdelenia zaťaženia.

Medzi kľúčové výhody patrí:

• Vysoká hustota krútiaceho momentu: Poskytuje vysoký výstupný krútiaci moment v kompaktnom obale.
• Nízka vôľa: Rozhodujúce pre presné polohovanie (napr. robotika, CNC).
• Vysoká torzná tuhosť: Minimalizuje deformáciu pri zaťažení.
• Hladký, tichý chod: Vďaka vyváženému rozloženiu sily.
• Vysoká účinnosť: Zvyčajne 95–98 %, čím sa znižuje plytvanie energiou.

Moderné planétové reduktory sú dostupné v jedno-, dvoj- alebo trojstupňových konfiguráciách s redukčnými pomermi v rozsahu od 3:1 do viac ako 500:1. Široko sa používajú v servosystémoch, mobilných strojoch, dopravníkoch a aplikáciách obnoviteľnej energie – kde záleží na spoľahlivosti, presnosti a priestorových obmedzeniach.

Planetárne prevodové redukcie vs. iné prevodové redukcie: Technická analýza výkonu

Nie všetky redukcie sú si rovné. Výber správneho typu závisí od priorít aplikácie.

Nižšie je uvedený porovnávací prehľad:

Odvod: Planetárne reduktory ponúkajú najlepšiu rovnováhu medzi účinnosťou, kompaktnosťou, presnosťou a odolnosťou pre väčšinu priemyselných aplikácií, vďaka čomu sú ideálnym riešením pre servopohon a dynamické systémy.

Kritické špecifikácie a výberové kritériá

Výber správneho planétového reduktora si vyžaduje systematické hodnotenie prevádzkových nárokov a technických parametrov:

a) Požiadavky na zaťaženie a krútiaci moment

• Vypočítajte trvalý krútiaci moment a špičkový krútiaci moment (zrýchlenie/rozbeh).
• Použite bezpečnostný faktor (zvyčajne 1,5–2,0 pre dynamické alebo rázové zaťaženie).

b) Pomer redukcie

• Jednostupňové: 3–10:1; Dvojstupňové: 15–100:1; Trojstupňové: až 500:1.

c) Vôľa a presný stupeň

• Štandard (≤ 15 arcmin): Dopravníky, miešačky, všeobecné stroje.
• Presnosť (≤5 uhlovej minúty, do 1 uhlovej minúty): Robotika, lekárske prístroje, polovodičové zariadenia.

d) Montáž a integrácia

• Možnosti: prírubová montáž, dutý hriadeľ, vstup/výstup hriadeľa alebo priama spojka motora (IEC B5/B14).
• Konštrukcia dutého hriadeľa zjednodušuje integráciu s poháňanými hriadeľmi (napr. dopravníkové valčeky).

e) Podmienky prostredia

• Hodnotenie IP: IP65/IP66 pre vonkajšie, umývané alebo prašné prostredie.
• Mazanie: Celoživotné mazivo pre ľahké zaťaženie; olejový kúpeľ alebo nútené mazanie pre trvalé ťažké zaťaženie.
• Materiál: Nerezová oceľ alebo kryty s povrchovou úpravou pre korozívne nastavenia (potravinárske, námorné, chemické).

f) Ďalšie funkcie

• Nevyhnutné môžu byť integrované brzdy (pre vertikálne osi), kódovače, obmedzovače krútiaceho momentu alebo mechanizmy proti spätnému chodu.
• Vždy si overte kompatibilitu s vašou značkou motora a prečítajte si hodnotu pracovného cyklu výrobcu, aby ste sa vyhli tepelnému preťaženiu.

Pokročilé aplikácie v modernom priemysle

Planétové reduktory umožňujú inovácie v rôznych sektoroch:

• Priemyselná automatizácia: Napájanie kĺbov 6-osových robotov a systémov delta pick-and-place, kde sa vyžaduje opakovateľnosť <0,1 mm.
• Obnoviteľná energia: Pohon solárnych sledovačov s 25-ročnou životnosťou a zvládanie premenlivého zaťaženia vetrom v stredne veľkých turbínach.
• Mobilné stroje: Používa sa v otočných pohonoch rýpadiel a trakčných jednotkách AGV pre vysokú toleranciu rázového zaťaženia.
• Manipulácia s materiálom: Pásové dopravníky a automatizované skladovacie systémy ťažia z vysokej účinnosti a kompaktného dizajnu.
• Námorné a ekologické plavidlá: Od turistických lodí až po lode na čistenie riek, planetárne pohony umožňujú tichý, spoľahlivý pohon a prevádzku navijaka.
• Vznikajúce polia: Elektrické pozemné podporné zariadenia, banícke nakladače poháňané batériou a nositeľné exoskelety sa čoraz viac spoliehajú na ľahké planetárne systémy s vysokou hustotou výkonu.

Výber planétového reduktora nie je komoditné rozhodnutie – je to strategická inžinierska voľba. Ako niekto, kto podporoval tisíce aplikácií v SGR, som z prvej ruky videl, ako správny reduktor zvyšuje výkon, zatiaľ čo ten nesprávny sa stáva prekážkou. Pochopením technológie, objektívnym porovnaním alternatív a zosúladením špecifikácií so skutočnými požiadavkami môžu inžinieri zabezpečiť optimálny výkon systému, životnosť a celkové náklady na vlastníctvo. V ére automatizácie, elektrifikácie a inteligentnej výroby už nie je zvládnutie výberu reduktorov voliteľné – je to nevyhnutné. (Autor, SGR, Angie Zhang)

Referencia:

Priemyselná preprava a doprava, Vydavateľská spoločnosť Transcon

Technické knihy ...a výber, Prattov inštitút. Knižnica

priemyselné inžinierstvo, Vydavateľská spoločnosť McGraw-Hill
