Zvládnutie modulárneho dizajnu: Integrácia servomotora so závitovkovými prevodovkami a kompaktnou automatizáciou

** planétový závitovkový prevod ** predstavuje spojenie vysokého pomeru redukcie (zo závitovkového stupňa) a vysokej hustoty krútiaceho momentu (z planétového stupňa). Pre automatizáciu a robotiku nie je hlavnou technickou výzvou len samotný dizajn prevodovky, ale bezproblémová, kompaktná a štandardizovaná integrácia s rôznymi hnacími motormi. Dosiahnutie vysokej efektívnosti Integrácia servomotora so závitovkovou prevodovkou vyžaduje robustnú **konštrukciu modulárneho planétového závitovkového prevodu** využívajúcu štandardizované rozhrania a minimálny montážny objem.

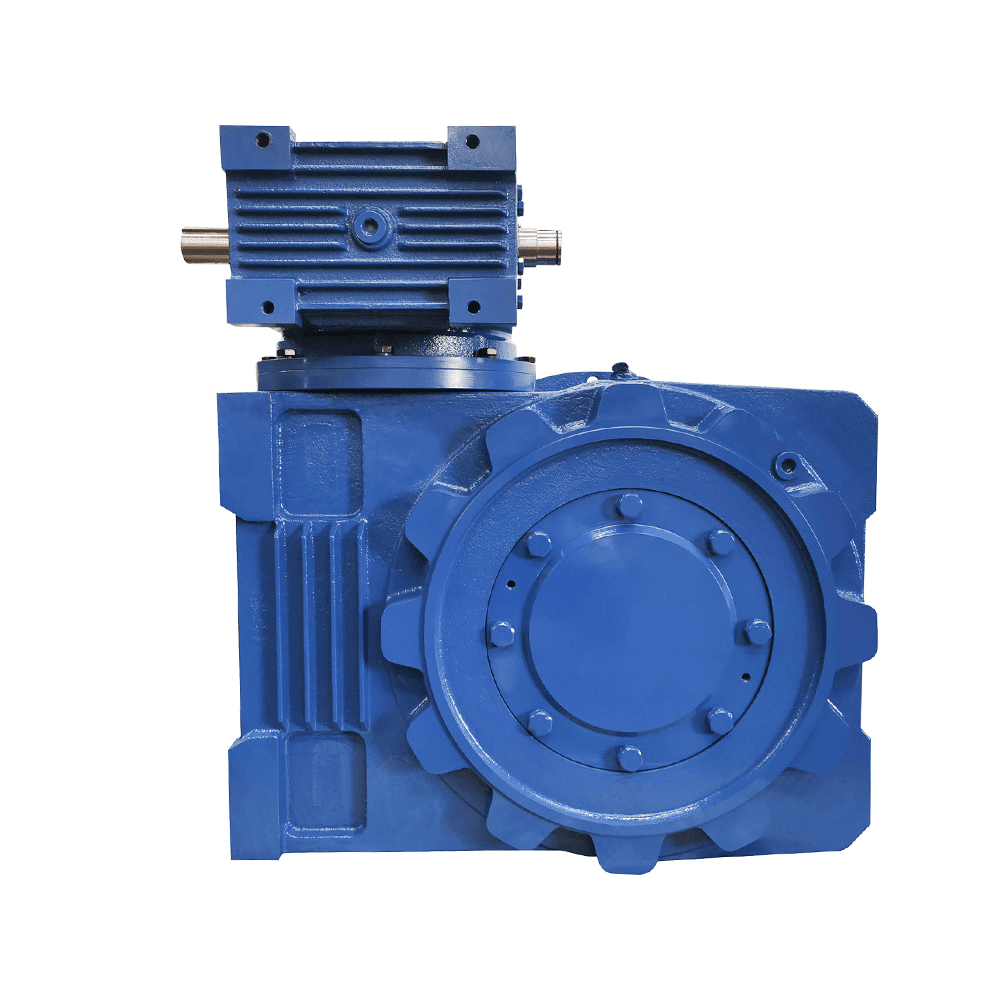

Dvojstupňový toroidný závitovkový prevod

Nevyhnutnosť modularity: princípy Modulárna konštrukcia planétového závitovkového prevodu

Modulárna architektúra umožňuje dodávateľom B2B rýchlo konfigurovať prevodovky tak, aby zodpovedali rôznym špecifikáciám motorov bez toho, aby museli pre každú objednávku navrhovať nové kryty.

Štandardizované rozhrania pre všestrannosť

• **Kľúčové komponenty rozhrania:** Modulárnyita je dosiahnutá segmentovaním skrine prevodovky do funkčných blokov, čo je najdôležitejšie na prírubu adaptéra motora (vstup) a konfiguráciu výstupnej príruby/hriadeľu.
• **Flexibilita:** To umožňuje, aby hlavný mechanizmus **planetárneho závitovkového súkolesia** zostal nezmenený, kým sa vstupný blok vymení tak, aby akceptoval rôzne veľkosti rámu motora (napr. NEMA 23, 34 alebo rôzne veľkosti IEC) od akéhokoľvek výrobcu.

Výhody modulárnej architektúry v riadení zásob

Z hľadiska výroby a obstarávania modularita dramaticky znižuje zložitosť. Dodávatelia môžu udržiavať zásoby hlavných prevodových jednotiek a menší inventár vopred opracovaných adaptérových prírub, čím sa zrýchľujú dodacie lehoty v porovnaní s nemodulárnymi riešeniami vyrábanými na mieru.

Modulárna vs. prispôsobená integračná tabuľka

Integrácia na vstupnej strane: Štandardizované príruby adaptéra motora pre prevodovky

Adaptér motora je základom integrácie. Jeho dizajn určuje mechanickú kompatibilitu a presnosť hnacieho ústrojenstva.

Definovanie noriem príruby a spojok adaptéra (napr. IEC/NEMA)

• **Štandardizácia príruby:** Štandardizované príruby adaptéra motora pre prevodovky musí prísne zodpovedať medzinárodným normám pre dimenzovanie (napr. IEC B5 alebo NEMA C-Face). To zaručuje mechanickú zameniteľnosť medzi motormi od rôznych svetových dodávateľov.
• **Konštrukcia spojky:** Vnútorná spojka sa musí prispôsobiť drážke alebo drážke hriadeľa motora, pričom sa často používa mechanizmus trecieho zámku alebo upínacieho náboja. Spojka musí spoľahlivo prenášať plný vstupný krútiaci moment a zároveň tlmiť menšie vibrácie a zabezpečiť axiálne vyrovnanie.

Stratégie na dosiahnutie optimálnej sústrednosti motora a prevodovky

Sústrednosť alebo súososť hriadeľa motora a vstupného hriadeľa prevodovky je životne dôležitá. Nesúososť urýchľuje opotrebovanie ložísk a vytvára hluk. Presné opracovanie príruby adaptéra a použitie centrovacích vodiacich líšt (umiestnenie čapov) sú stratégie na minimalizáciu radiálneho hádzania a dosiahnutie vysokého súososti potrebného na hladkú prevádzku vo vysokorýchlostných aplikáciách.

Dosiahnutie hustoty: Kompaktná planétová šneková prevodovka pre robotiku

V automatizácii, najmä v robotike a manipulácii s materiálom, sú veľkosť a hmotnosť kritickými výkonnostnými obmedzeniami. Hybrid s **planetárnym šnekom** tu neodmysliteľne ponúka výhody.

Priestorovo úsporná výhoda červovo-planetárnej hybridnej štruktúry

• **Výhody šnekového prevodu:** Prvý (šnekový) stupeň poskytuje vysoké redukčné pomery v kompaktnom, kolmom usporiadaní, čo výrazne skracuje axiálnu dĺžku celej jednotky v porovnaní s viacstupňovým radovým planetárnym systémom.
• **Planetárne výhody:** Druhý (planetárny) stupeň zaisťuje vysokú hustotu krútiaceho momentu potrebnú pre výstup, vďaka čomu je **planetárna závitovka** ideálna Kompaktná planétová šneková prevodovka pre robotiku kde je priestor na prvom mieste.

Navrhnite kryt pre minimálny objem a nízke vibrácie

Efektívne Kompaktná planétová šneková prevodovka pre robotiku dizajn vyžaduje analýzu konečných prvkov (FEA), aby sa minimalizoval materiál krytu pri zachovaní vysokej tuhosti. Tvar puzdra je navrhnutý tak, aby maximalizoval odvod tepla a poskytoval pevnú podporu pre vnútorné ložiská, čím sa minimalizovalo vychýlenie pri špičkovom zaťažení a zabezpečili sa nízke vibrácie, ktoré sú nevyhnutné pre presnú automatizáciu.

Výkonová synergia: Optimalizácia planétového šnekového pohonu pre automatizáciu

Integrácia musí zvýšiť, nie znížiť celkový výkon systému.

Kontrola vôle a torzná tuhosť v integrovaných systémoch

• **Vôľa:** Pre presnú automatizáciu je dôležitá nízka vôľa. Kvalita vstupnej spojky a adaptéra priamo ovplyvňuje meranú vôľu systému. **Planetárne závitovkové súkolesie** určené na automatizáciu sa vyznačujú obrábaním s úzkymi toleranciami na dosiahnutie vôle menej ako 5 oblúkových minút.
• **Tuhosť:** Vysoká torzná tuhosť v celom integrovanom systéme – hriadeľ motora, spojka a vstup prevodovky – je potrebná na zabezpečenie presného a okamžitého prenosu krútiaceho momentu, čo je kľúčovým cieľom Optimalizácia planétového šnekového pohonu pre automatizáciu .

Tepelný manažment v Integrácia servomotora so závitovkovou prevodovkou

Šnekový stupeň prirodzene vytvára viac tepla v dôsledku klzného trenia. Efektívne Integrácia servomotora so závitovkovou prevodovkou musí to zohľadniť použitím zmesí na prenos tepla na rozhraní príruby adaptéra a optimalizáciou plochy povrchu skrine na riadenie nárastu teploty, čím sa zachová životnosť maziva prevodovky aj tesnení motora.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Inovácia prevodovky hnacieho ústrojenstva

Shanghai SGR Heavy Industry Machinery Co., Ltd. je technologicky vyspelý podnik, ktorý sa venuje riešeniam prevodových stupňov, pričom uprednostňuje kompaktné, modulárne a štandardizované konštrukcie s nízkymi vibráciami a nízkou hlučnosťou. Náš výskumný a vývojový tím pozostávajúci z doktorandov a vedúcich inžinierov má skúsenosti s vývojom pokročilých produktov vrátane planetárnej prevodovky a konštrukčného systému optimalizácie planárneho dvojitého závitovkového súkolesia. Naše zameranie na presnosť je podporené pokročilými strojovými zariadeniami, vrátane domácky inovovaného toroidného šnekového a varného meracieho prístroja a systému testovania výkonu a účinnosti. Špecializujeme sa na **konštrukciu modulárneho planétového závitovkového súkolesia**, vďaka čomu sú naše prevodovky efektívne Integrácia servomotora so závitovkovou prevodovkou a spĺňať tesné priestorové obmedzenia moderných priemyselných zariadení, ktoré poháňajú Optimalizácia planétového šnekového pohonu pre automatizáciu globálne.

Často kladené otázky (FAQ)

1. Čo je hlavnou výhodou Modulárna konštrukcia planétového závitovkového prevodu pre obstarávacie tímy?

Primárnou výhodou je zjednodušenie zásob a rýchlejšie dodacie lehoty. Modulárny dizajn umožňuje rýchlo nakonfigurovať jednu jadrovú **planetárny závitovkový prevod** s inou jednotkou Štandardizované príruby adaptéra motora pre prevodovky , čím sa znižuje potreba skladovať množstvo jedinečných modelov prevodoviek.

2. Prečo sú Štandardizované príruby adaptéra motora pre prevodovky rozhodujúce pre výrobcov automatizácie?

Štandardizované príruby (ako IEC alebo NEMA) zaisťujú mechanickú zameniteľnosť, čo umožňuje výrobcom prepínať medzi značkami motorov a špecifikáciami bez prepracovania montážnej konštrukcie prevodovky, čo uľahčuje flexibilné získavanie zdrojov.

3. Ako prispieva štruktúra **planetárneho závitovkového kolesa** k a Kompaktná planétová šneková prevodovka pre robotiku ?

Šnekový stupeň poskytuje veľké zníženie rýchlosti v kolmej (pravouhlej) orientácii, čím sa výrazne znižuje celková axiálna dĺžka jednotky v porovnaní s viacstupňovým radovým planetárnym systémom, výsledkom čoho je kompaktnejší dizajn.

4. Aký kritický parameter je riadený prírubou adaptéra Integrácia servomotora so závitovkovou prevodovkou ?

Príruba adaptéra riadi sústrednosť (zarovnanie) medzi hriadeľom motora a vstupným hriadeľom prevodovky. Presná sústrednosť je životne dôležitá pre minimalizáciu vibrácií, opotrebovania ložísk a udržanie nízkej vôle systému.

5. Čo je cieľom Optimalizácia planétového šnekového pohonu pre automatizáciu mimo prevodového pomeru?

Optimalizácia sa zameriava na vysokú torznú tuhosť a ultranízku vôľu (napr. < 5 oblúkových minút) v celom integrovanom systéme, čím sa zaisťuje presná a okamžitá odozva krútiaceho momentu, ktorá je nevyhnutná pre aplikácie precízneho riadenia pohybu.
