Ako si vybrať planétové prevodovky pre priemyselné stroje, robotiky, automobilové systémy a aplikácie s vysokým krútiacim momentom

Priemyselné stroje, robotika a automobilové systémy sa spoliehajú na komponenty, ktoré dokážu prenášať vysoký krútiaci moment v rámci kompaktných rozmerov, a len málo mechanických zostáv to robí tak efektívne ako planétová prevodovka . Táto príručka vás oboznámi s tým, ako tieto prevodové systémy fungujú, aké typy sú k dispozícii a čo treba vážiť pri výbere prevodovky pre náročnú aplikáciu.

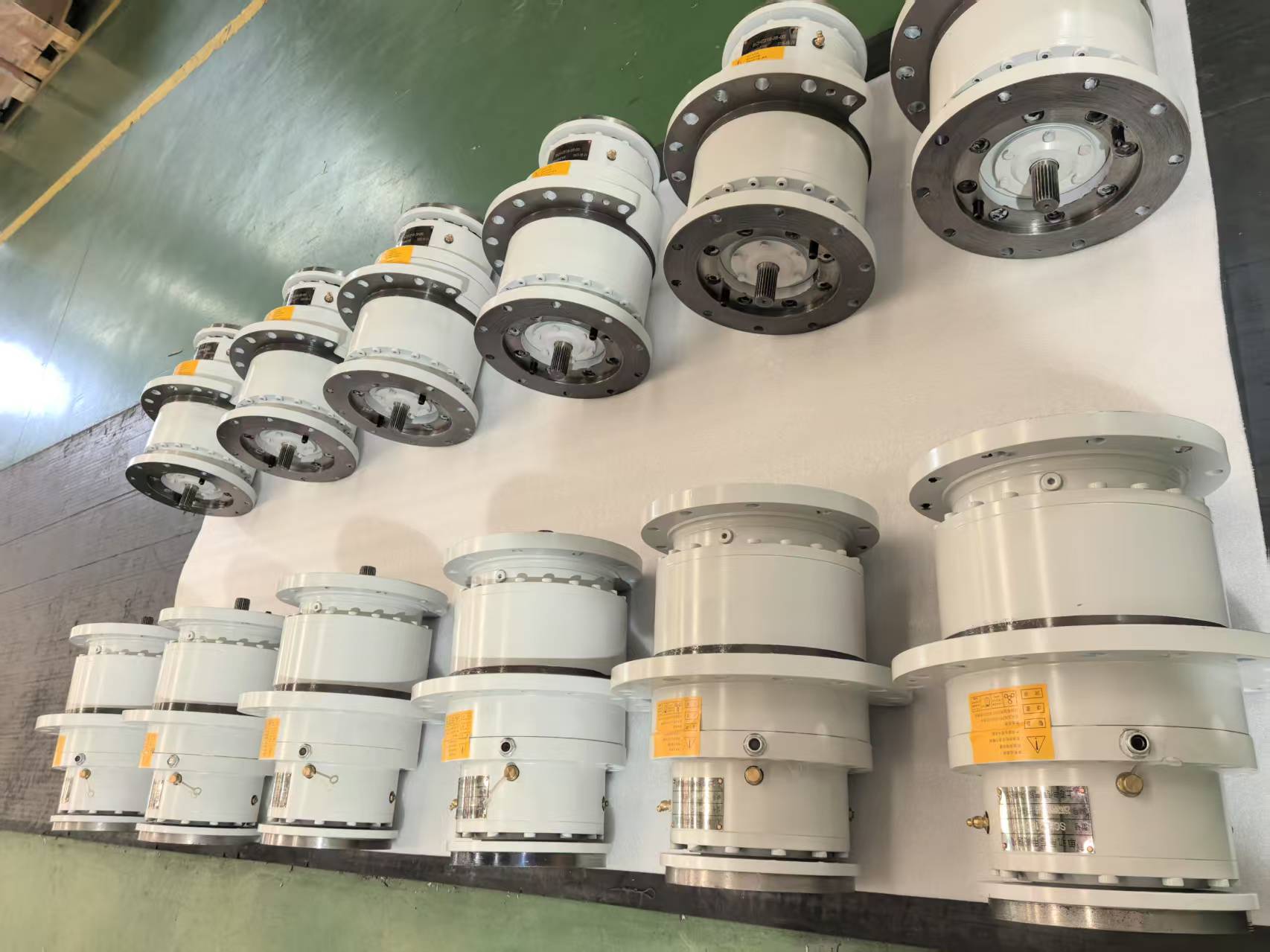

Čo je planétová prevodovka a ako funguje planétová prevodovka?

Planétová prevodovka, tiež nazývaná planétová prevodovka, je mechanizmus na redukciu alebo zvýšenie prevodového stupňa postavený na troch základných komponentoch: centrálne centrálne koleso, súprava planétových kolies, ktoré obiehajú okolo neho, a vonkajšie ozubené koleso s vnútornými zubami, do ktorých zaberá planétové koleso. Planétové kolesá sú držané na mieste pomocou rotujúceho nosiča a v závislosti od toho, ktorý komponent je pevný, ktorý je poháňaný a ktorý je výstupom, môže zostava produkovať široký rozsah prevodových pomerov vo veľmi kompaktnom kryte.

Štruktúra planétového prevodového systému je to, čo dáva tomuto dizajnu jeho definujúce vlastnosti. Pretože viaceré planétové kolesá zdieľajú prenášané zaťaženie súčasne, a nie jeden pár ozubených kolies prenášajúcich celý krútiaci moment ako v jednoduchom ozubenom súkolesí, zaťaženie sa rozdeľuje medzi niekoľko kontaktných bodov naraz. Toto usporiadanie ozubeného kolesa s planétovým kolesom centrálneho kolesa je ústredným prvkom toho, ako systémy prevodoviek na prenos krútiaceho momentu dosahujú vysokú kapacitu bez potreby proporcionálne veľkého krytu. Výsledkom je kompaktný prevodový mechanizmus, ktorý sa hodí do aplikácií, kde je priestor obmedzený, ale nároky na krútiaci moment sú vysoké.

Aké sú hlavné typy planétových prevodoviek?

Planétové prevodovky sú kategorizované predovšetkým podľa počtu redukčných stupňov, ich orientácie hriadeľa a úrovne presnosti požadovanej pre danú aplikáciu.

Jednostupňová planétová prevodovka

Jednostupňová planétová prevodovka využíva jednu sadu centrálnych, planétových a prstencových kolies na dosiahnutie mierneho redukčného pomeru. Táto konfigurácia je kompaktná a efektívna a zvyčajne sa volí vtedy, keď požadovaný pomer spadá do rozsahu, ktorý môže prakticky poskytnúť jediná súprava prevodov.

Viacstupňová planétová prevodovka

Viacstupňová planétová prevodovka spája dve alebo viac planétových prevodoviek v sérii, pričom výstup jedného stupňa poháňa vstup ďalšieho. To umožňuje oveľa vyššie celkové redukčné pomery ako pri jednostupňovom dizajne, hoci pridáva dĺžku a určitú dodatočnú vôľu v každej pridanej fáze.

Inline planétový reduktor

Inline planétový reduktor udržuje vstupný a výstupný hriadeľ na rovnakej osi, čo zjednodušuje spojenie s motormi a poháňaným zariadením a je jednou z najbežnejších konfigurácií v priemyselnej automatizácii.

Pravouhlá planétová prevodovka

Pravouhlá planétová prevodovka obsahuje kužeľový alebo hypoidný prevodový stupeň na presmerovanie prenosu výkonu o deväťdesiat stupňov, čo je užitočné, keď priestorové obmedzenia alebo požiadavky na usporiadanie neumožňujú inline usporiadanie.

Presná planétová prevodovka

Presná planétová prevodovka je vyrobená s užšími toleranciami, špeciálne na minimalizáciu vôle a chyby polohovania, vďaka čomu je vhodná pre riadenie pohybu a robotické aplikácie, kde na presnosti záleží rovnako ako na kapacite krútiaceho momentu.

Kde sa bežne používajú planétové prevodovky?

Planétové prevodovky sa objavujú v širokej škále priemyselných odvetví všade tam, kde sa vyžaduje kombinácia vysokého krútiaceho momentu, kompaktných rozmerov a spoľahlivého prenosu výkonu.

Použitie strojov na priemyselnú automatizáciu planétové prevodovky vo veľkej miere v servopohonných osiach, indexovacích stoloch a baliacich zariadeniach, kde je nevyhnutné presné riadenie pohybu a opakovateľné polohovanie. Robotické pohonné systémy závisia od planétových prevodoviek pri ovládaní kĺbov, pretože robotické ramená potrebujú vysokú hustotu krútiaceho momentu v malom kryte, aby bolo celé rameno ľahké a citlivé. Aplikácie prevodoviek systémov dopravníkových pásov uprednostňujú planétové konštrukcie, keď kompaktná pohonná jednotka potrebuje zvládnuť premenlivé zaťaženie počas dlhých prevádzkových hodín. Automobilové prevodové systémy využívajú planétové súkolesie vo vnútri automatických prevodoviek na dosiahnutie viacerých prevodových pomerov bez veľkého počtu samostatných párov prevodových stupňov. Pohonné jednotky stavebných strojov, vrátane tých v rýpadlách a žeriavoch, sa spoliehajú na planétové koncové pohony, ktoré dodávajú vysoký krútiaci moment potrebný na ťažké zdvíhanie a pohyb v kompaktných krytoch namontovaných priamo na kolese alebo páse.

Aké výkonové vlastnosti by mala poskytovať planétová prevodovka?

Dobre skonštruovaná planétová prevodovka musí vyvážiť kapacitu krútiaceho momentu, presnosť a mechanickú účinnosť v závislosti od toho, čo aplikácia najviac vyžaduje.

Výkon prevodovky s vysokou hustotou krútiaceho momentu pochádza priamo z povahy zdieľania zaťaženia planétového usporiadania, kde zábery viacerých prevodov pracujú paralelne a nie jeden pár nesúci plné zaťaženie. Presná konštrukcia ozubených kolies s nízkou vôľou je najdôležitejšia v aplikáciách riadenia pohybu, kde sa akákoľvek rotačná vôľa medzi vstupom a výstupom premieta priamo do chyby polohovania. Vysoká účinnosť prenosu sily je ovplyvnená kvalitou zubov ozubeného kolesa, mazaním a výberom ložísk, pretože každý ďalší stupeň alebo bod záberu prináša určité mechanické straty. Plynulé chovanie prevodového systému, čo znamená minimálne vibrácie a konzistentné výstupné otáčky, závisí od presnosti výroby a správneho zarovnania medzi slnkom, planétou a ozubenými krúžkami.

Ako sa vyrába planétová prevodovka?

Výroba planétovej prevodovky zahŕňa postupnosť krokov presného obrábania, tepelného spracovania a montáže navrhnutých na dosiahnutie úzkych tolerancií všetkých komponentov prevodovky.

Každá z týchto etáp prispieva ku konečnému výkonu prevodovky a preskočenie alebo urýchlenie akéhokoľvek kroku, najmä tepelného spracovania alebo kalibrácie vyrovnania, má tendenciu sa neskôr prejaviť ako predčasné opotrebovanie alebo nadmerná vôľa v prevádzke.

Ako sa planétová prevodovka porovnáva s inými typmi prevodoviek?

Planétové prevodovky sú jedným z niekoľkých prístupov k redukcii prevodových stupňov a ich porovnanie s alternatívnymi konštrukciami pomáha objasniť, kedy je planétová konfigurácia lepšou voľbou.

Porovnanie planétovej a šnekovej prevodovky sa vo všeobecnosti týka hustoty krútiaceho momentu a účinnosti v porovnaní so schopnosťou samosvornosti. Šnekové prevodovky ponúkajú silné samosvorné správanie za cenu nižšej účinnosti, pretože klzný kontakt medzi závitovkou a kolesom vytvára väčšie trenie ako valivý kontakt v súprave planétových súkolesí. Porovnanie planétovej a špirálovej prevodovky je trochu odlišné, pretože špirálové prevodovky môžu tiež dosiahnuť vysokú účinnosť, ale planétové konštrukcie zvyčajne ponúkajú menšiu stopu pre ekvivalentný menovitý krútiaci moment kvôli ich usporiadaniu na zdieľanie zaťaženia.

Porovnanie reduktora medzi týmito systémami v konečnom dôsledku závisí od priority aplikácie. Tam, kde porovnanie hustoty krútiaceho momentu uprednostňuje planétové konštrukcie, je v inštaláciách s obmedzeným priestorom, ako sú robotické kĺby alebo pohony kolies, zatiaľ čo závitovkové a špirálové prevodovky zostávajú bežné v aplikáciách, kde cena, jednoduchosť alebo samosvorné správanie prevažujú nad výhodami kompaktného planetárneho usporiadania.

Aké sú bežné problémy alebo obmedzenia planétových prevodoviek?

Planétové prevodovky sú mechanicky odolné, ale nie sú imúnne voči opotrebovaniu a prevádzkovým problémom, najmä pri náročných pracovných cykloch.

Problémy s opotrebením ložísk prevodovky sa časom vyvíjajú, pretože ložiská planétového súkolesia alebo ihlové valčeky sú vystavené opakovanému cyklickému zaťažovaniu a toto opotrebovanie môže nakoniec zvýšiť vôľu a znížiť presnosť polohovania. Problémy so zlyhaním mazania prevodového systému sú bežnou hlavnou príčinou predčasného opotrebovania, pretože neadekvátne alebo degradované mazivo zvyšuje trenie a zahrievanie v miestach záberu ozubených kolies a ložiskových povrchoch. Príznaky hluku a vibrácií prevodovky často naznačujú vývoj problémov, ako je opotrebovanie zubov ozubených kolies, poškodenie ložísk alebo porucha mazania, a monitorovanie týchto príznakov môže pomôcť zachytiť problémy skôr, ako dôjde k poruche. Nesúososť planétových súkolesí, či už v dôsledku chyby inštalácie alebo vychýlenia hriadeľa pri zaťažení, môže spôsobiť nerovnomerné rozloženie zaťaženia na planétové súkolesie a urýchliť opotrebovanie konkrétnych zubov. Situácie poškodenia prevodovky preťažením nastávajú, keď požiadavky na krútiaci moment prekročia menovitý výkon jednotky, čo môže v závažných prípadoch viesť k zlomeniu zubov, zlyhaniu ložísk alebo deformácii nosiča.

Ako si vybrať správnu planétovú prevodovku?

Výber správnej planétovej prevodovky vyžaduje zosúladenie niekoľkých technických parametrov so špecifickými požiadavkami aplikácie a nie výber na základe veľkosti alebo samotnej ceny.

Proces metodického výberu zvyčajne začína definovaním požadovaného výstupného krútiaceho momentu a rýchlosti, potom zúžením možností pomeru a nakoniec potvrdením, že montážna konfigurácia a environmentálne hodnotenie vyhovuje inštalácii. Preskočenie ktoréhokoľvek z týchto krokov zvyšuje riziko výberu prevodovky, ktorá je poddimenzovaná pre špičkové zaťaženie alebo nezodpovedá rozsahu otáčok hnacieho motora.

Aký je budúci trend technológie planétových prevodoviek?

Technológia planétových prevodoviek sa naďalej vyvíja spolu so širšími trendmi v automatizácii, presnej výrobe a materiálovom inžinierstve.

Kompaktné automatizačné pohony čoraz viac integrujú motor, prevodovku a riadiacu elektroniku do jedného krytu, čím sa znižuje zložitosť inštalácie pri zachovaní výhod hustoty krútiaceho momentu planétových konštrukcií. Systémy inteligentného monitorovania stavu prevodovky využívajú zabudované senzory na sledovanie vibrácií, teploty a stavu mazania, čo umožňuje tímom údržby identifikovať vznikajúce problémy skôr, ako spôsobia neplánované prestoje. Nízkohlučný dizajn ozubených kolies sa stáva čoraz prioritou, pretože automatizované zariadenia sa presúvajú do prostredí zdieľaných s ľudskými pracovníkmi, čo vedie k zdokonaleniu dizajnu profilu zubov a presnosti výroby. Pokročilá materiálová konštrukcia prevodov, vrátane vylepšeného výberu zliatiny a povrchových úprav, predlžuje životnosť prevodov a umožňuje vyššie hodnoty krútiaceho momentu v rámci rovnakej fyzickej obálky. Spoločne tento vývoj smeruje k planétovým prevodovkám, ktoré sú inteligentnejšie, kompaktnejšie a lepšie vyhovujú požiadavkám moderných automatizovaných systémov.

FAQ

Čo je planétová prevodovka?

Planétová prevodovka je redukčný mechanizmus postavený okolo centrálneho centrálneho kolesa, obiehajúcich planétových kolies a vonkajšieho prstencového kolesa, navrhnutý na prenos vysokého krútiaceho momentu v kompaktnom kryte.

Na čo slúži planétová prevodovka?

Planétová prevodovka sa používa na zníženie rýchlosti a zvýšenie krútiaceho momentu medzi motorom a poháňaným zariadením, bežne v robotike, priemyselnej automatizácii, automobilových prevodovkách a ťažkých strojoch.

Ako funguje systém planétových prevodov?

Planétové ozubené koleso funguje tak, že planétové kolesá zaberajú súčasne s centrálnym centrálnym kolesom a vonkajším ozubeným kolesom, pričom unášač, centrálne koleso alebo ozubené koleso slúžia ako vstup, výstup alebo pevný prvok v závislosti od konfigurácie.

Aké sú výhody planétovej prevodovky?

Medzi výhody planétovej prevodovky patrí vysoká hustota krútiaceho momentu, kompaktná veľkosť vzhľadom na kapacitu krútiaceho momentu, súosové usporiadanie hriadeľa a zdieľanie zaťaženia naprieč viacerými zábermi ozubených kolies.

Planétová vs šneková prevodovka, ktorá je lepšia?

Ani jedno nie je univerzálne lepšie, pretože planétové prevodovky vo všeobecnosti ponúkajú vyššiu účinnosť a hustotu krútiaceho momentu, zatiaľ čo závitovkové prevodovky poskytujú samosvorné správanie, ktoré je užitočné v špecifických aplikáciách uchytenia.

Ako dlho vydrží planétová prevodovka?

Životnosť planétovej prevodovky závisí od faktorov, ako sú podmienky zaťaženia, údržba mazania a zarovnanie, pričom správne udržiavané jednotky vo všeobecnosti poskytujú dlhú životnosť pri menovitých podmienkach.
