Ako si vybrať šnekovú prevodovku: 3 faktory nad cenu

A šneková prevodovka je široko používaný v priemyselných prevodových systémoch, ktoré vyžadujú zníženie rýchlosti, konverziu krútiaceho momentu a kompaktné usporiadanie pohonu. Typické aplikácie zahŕňajú námorné zariadenia, zdvíhacie stroje, zdvíhacie systémy, obrábacie zariadenia a automatizované výrobné linky.

Pri kúpe a šneková prevodovka Mnoho kupujúcich však robí chybu, že sa zameriava len na počiatočnú cenu. Zdá sa, že lacná prevodovka ponúka lepšiu hodnotu, ale problémy ako nadmerná hlučnosť, prehrievanie, nedostatočná nosnosť alebo častá údržba môžu zvýšiť celkové náklady na vlastníctvo.

Ako si teda vybrať správne šneková prevodovka pre vaše vybavenie?

Podľa SGR, výrobcu s viac ako 10-ročnými skúsenosťami v oblasti vývoja a výroby závitovkových prevodoviek, by kupujúci mali pred rozhodnutím o kúpe zhodnotiť tri kľúčové faktory: materiály a výrobné procesy, skutočný prevádzkový výkon a technické možnosti výrobcu a popredajný servis.

01. Materiály a výrobné procesy

Materiály použité v závitovkovej prevodovke a procesy používané pri výrobe jej komponentov majú priamy vplyv na odolnosť proti opotrebovaniu, nosnosť, kvalitu prevodovky a životnosť.

Aj keď dve šnekové prevodovky môžu navonok vyzerať podobne, ich vnútorné komponenty a výrobné štandardy sa môžu výrazne líšiť.

Materiál závitovkového hriadeľa a tepelné spracovanie

V a šneková prevodovka šnekový hriadeľ a šnekové koleso tvoria dvojicu jadrového prevodu.

Vysokokvalitné závitovkové hriadele zvyčajne používajú legovanú oceľ 20CrMnTi, ktorú možno pred presným brúsením nauhličiť a kaliť. Pri správnom riadení vytvára nauhličovanie a kalenie tvrdý povrch odolný voči opotrebovaniu pri zachovaní tvrdšieho jadra.

Presné brúsenie potom pomáha zlepšiť kvalitu povrchu zubov šneku a geometrickú presnosť, čím podporuje hladší záber so šnekovým kolesom.

Tieto procesy sú obzvlášť dôležité v aplikáciách zahŕňajúcich veľké zaťaženie alebo predĺžené prevádzkové obdobia, kde opotrebovanie a kontaktné podmienky môžu časom ovplyvniť výkon prevodovky.

Pre porovnanie, prevodovka vyrobená z menej vhodných materiálov alebo s neadekvátnym tepelným spracovaním môže zaznamenať rýchlejšie opotrebovanie, zvýšenú vôľu alebo zhoršenie výkonu prevodovky.

Materiál šnekového kolesa

Rovnako dôležitý je materiál šnekového kolesa.

Vysokovýkonný zliatinový bronz sa bežne používa v závitovkových prevodových systémoch kvôli jeho priaznivým charakteristikám trenia a opotrebovania, keď je spárovaný s vhodným povrchom závitovky a mazacím systémom.

Závitovka a šnekové koleso musia spolupracovať ako zladená prevodovka. Výber materiálu, geometria zubov, povrchová úprava, mazanie a prevádzkové podmienky ovplyvňujú výkon kontaktných plôch.

Lacnejšie alternatívy môžu používať rôzne materiály na zníženie výrobných nákladov. Náhrada materiálu by sa však mala vždy posudzovať vzhľadom na skutočné zaťaženie prevodovky, otáčky, mazanie a životnosť.

Prečo je presnosť výroby dôležitá

Samotné kvalitné materiály nezaručujú kvalitnú šnekovú prevodovku.

Presnosť výroby ovplyvňuje aj kontakt zubov, hluk, vibrácie, teplotu a konzistenciu prevodovky.

Pri porovnávaní dodávateľov sa môžete pýtať na: materiál závitovkového hriadeľa a tepelné spracovanie, materiál závitovkového kolesa, procesy obrábania a brúsenia zubov, kontakt ozubených kolies a kontrola montáže, požiadavky na mazanie a postupy kontroly kvality.

Cieľom nie je len nájsť prevodovku vyrobenú z prémiových materiálov. Ide o nájdenie prevodového systému, ktorého materiály a výrobné procesy sú vhodné pre zamýšľanú aplikáciu.

02. Skutočný prevádzkový výkon: Účinnosť, nosnosť a samouzamykanie

Druhým faktorom je výkon šnekovej prevodovky v reálnych prevádzkových podmienkach.

Osobitnú pozornosť si zasluhujú tri charakteristiky: účinnosť prenosu, nosnosť a samosvornosť.

Prenosová účinnosť a prevádzková teplota

Účinnosť prenosu ovplyvňuje, koľko vstupného výkonu sa premení na užitočný výstupný výkon a koľko energie sa stratí počas prevádzky.

V a worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

Jeden konštrukčný prístup používaný na zlepšenie výkonu závitovkového prevodu je konštrukcia závitovkového prevodu s dvojitým plášťom.

V porovnaní s konvenčným párom valcového závitovkového prevodu môže konštrukcia s dvojitým obalom poskytnúť väčšiu kontaktnú plochu a záber medzi viacerými zubami, ak je správne navrhnutý a vyrobený. To môže pomôcť rozložiť zaťaženie a zlepšiť prenosový výkon.

Šnekové prevodovky SGR s dvojitým plášťom využívajú túto technológiu prenosu na podporu náročných priemyselných aplikácií.

Pri hodnotení účinnosti prevodovky by kupujúci mali zvážiť zamýšľané prevádzkové podmienky, a nie spoliehať sa len na všeobecnú hodnotu účinnosti. Do úvahy by sa mala brať aj prevádzková teplota, mazanie, požiadavky na nepretržitú prevádzku a odvod tepla.

Prevodovka, ktorá pracuje pri teplote nevhodnej pre jej použitie, môže vyžadovať ďalšie vyhodnotenie jej zaťaženia, pomeru, mazania, inštalácie alebo podmienok chladenia.

Kapacita zaťaženia a výstupný krútiaci moment

Nosnosť je ďalším kritickým faktorom výberu.

Prevodovka musí byť schopná zvládnuť požadovaný trvalý krútiaci moment, ako aj príslušné špičkové zaťaženia a prevádzkové podmienky. Výber modelu len na základe menovitého výkonu motora môže viesť k nevhodnej konfigurácii.

Pred výberom a šneková prevodovka potvrďte požadovaný výstupný krútiaci moment, vstupný výkon a rýchlosť, redukčný pomer, nepretržité a špičkové zaťaženie, frekvenciu spúšťania a zastavovania pracovného cyklu, teplotu okolia a podmienky montáže a inštalácie.

Pre veľké priemyselné aplikácie zahŕňa rad šnekových prevodoviek SGR stredové vzdialenosti od 100 do 710 mm a kapacitu výstupného krútiaceho momentu až T2 ≤ 160 000 N·m, podľa informácií o produkte spoločnosti.

Tieto špecifikácie ilustrujú rozsah dostupných riešení prenosov pre veľké zaťaženie, ale stále je potrebné vybrať vhodný model podľa skutočných prevádzkových požiadaviek.

Pre zdvíhacie stroje, banské zariadenia a iné náročné aplikácie je pre spoľahlivú prevádzku nevyhnutné správne dimenzovanie.

Samouzamykanie: Dôležitá úvaha pre zdvíhacie aplikácie

Samosvornosť je ďalšou vlastnosťou, ktorú niektorí kupujúci berú do úvahy pri výbere šnekovej prevodovky.

V určitých konfiguráciách závitovkového prevodu môže mechanizmus odolávať spätnému chodu za špecifických prevádzkových podmienok. To môže byť užitočné v aplikáciách, kde by záťaž mohla inak poháňať výstupný hriadeľ dozadu.

Potenciálne aplikácie zahŕňajú zdvíhacie systémy, zdvíhacie stroje a iné mechanizmy, kde je potrebné ovládať spätný pohyb.

Nie každá šneková prevodovka je však spoľahlivo samosvorná. Samosvorné správanie závisí od faktorov vrátane uhla predstihu, podmienok trenia, mazania, materiálov, opotrebovania a skutočného prevádzkového stavu.

O prevodovke by sa nemalo predpokladať, že poskytuje bezpečnostnú funkciu len preto, že používa závitovkový prevod.

Pre aplikácie zdvíhania alebo zavesenia bremena by kupujúci mali potvrdiť technické požiadavky výrobcu a určiť, či je v návrhu systému a platných normách potrebná nezávislá brzda alebo iné bezpečnostné zariadenie.

Správny prístup je vyhodnotiť samosvornosť ako súčasť kompletného prevodového a bezpečnostného systému.

03. Skúsenosti výrobcu a popredajný servis

Nákup prevodovky by sa nemal skončiť doručením produktu.

Pre výrobcov priemyselných zariadení a tímy údržby môžu skúsenosti dodávateľa, technická podpora, dostupnosť náhradných dielov a čas odozvy ovplyvniť celkovú spoľahlivosť zariadenia.

Aj keď dva produkty majú podobné špecifikácie a materiály, rozdiely v skúsenostiach s dizajnom, výrobnom riadení, montáži a znalostiach aplikácie môžu viesť k rôznym prevádzkovým výsledkom.

Technické skúsenosti a vývoj produktov

Skúsený výrobca prevodoviek môže zákazníkom pomôcť vyhodnotiť prevádzkové požiadavky a identifikovať vhodnú konfiguráciu prevodovky.

Napríklad výber závitovkovej prevodovky môže vyžadovať zváženie: požadovaného redukčného pomeru, výstupného krútiaceho momentu, vstupnej rýchlosti a výkonu, montážnych rozmerov, konfigurácií hriadeľa a príruby, podmienok nepretržitej prevádzky, mazania a teploty a požiadaviek na samosvornosť.

Pre projekty OEM môže byť schopnosť prispôsobiť konfiguráciu prevodovky konštrukcii stroja rovnako dôležitá ako štandardné špecifikácie produktu.

Náhradné diely a technická podpora

Popredajný servis je obzvlášť dôležitý, keď je prevodovka integrovaná do výrobnej linky alebo do vysokovýkonného stroja.

Ak prevodovka potrebuje riešenie problémov, údržbu alebo výmenu, oneskorená technická pomoc alebo nedostupné náhradné diely môžu predĺžiť prestoje zariadenia.

Pri hodnotení dodávateľov zvážte, či môžu poskytnúť technickú konzultáciu a výber produktu, pokyny týkajúce sa inštalácie, pomoc pri riešení problémov, podporu náhradných dielov, pohotovú komunikáciu po doručení.

Spoľahlivý dodávateľ by mal byť schopný podporiť zákazníka nad rámec počiatočnej transakcie.

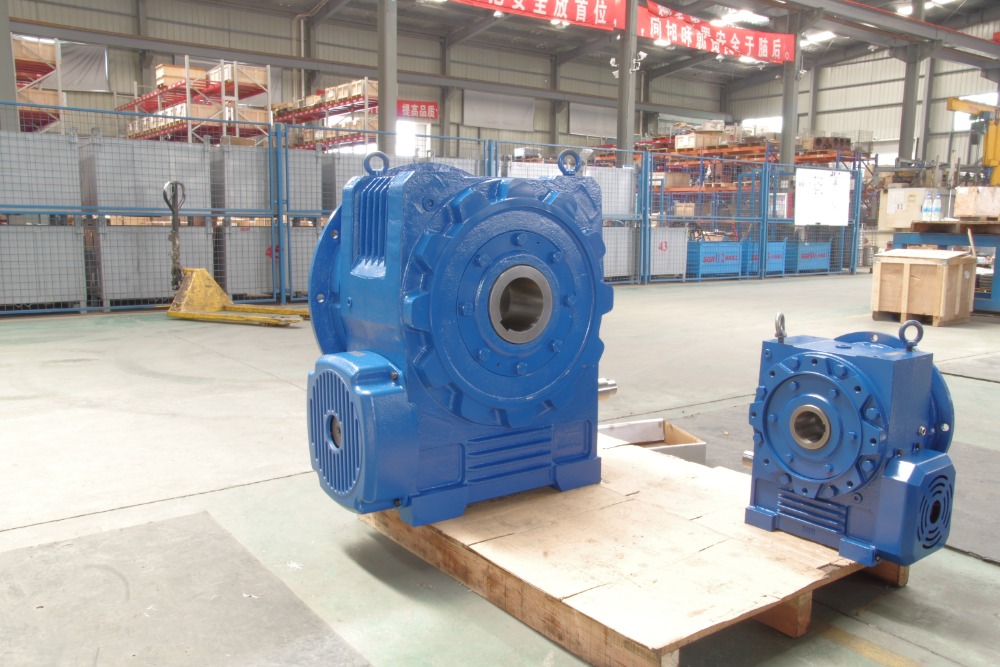

04. Prečo si vybrať závitovkové prevodovky SGR s dvojitým plášťom?

SGR má viac ako 10 rokov skúseností s vývojom a výrobou závitovkových prevodoviek. Technológia šnekovej prevodovky s dvojitým plášťom sa zameriava na návrh, výrobu, montáž a kontrolu dvojice šnekových a šnekových prevodoviek.

Konštrukcia s dvojitým obalom umožňuje väčšiu kontaktnú plochu medzi závitovkou a závitovkovým kolesom ako konvenčné usporiadanie valcového závitovkového prevodu. Pri vhodnej geometrii a výrobnej presnosti to môže podporovať rozložené zaťaženie zubov a zlepšený výkon prevodu.

SGR tiež systematicky spolupracuje s príslušnými univerzitami na konštrukcii závitovkovej prevodovky, výrobných procesoch, výrobnej montáži a kontrolných metódach.

Zákazníkom, ktorí hľadajú riešenia priemyselných šnekových prevodoviek, poskytuje SGR technickú pomoc, ktorá im pomôže vyhodnotiť aplikačné požiadavky a vybrať vhodnú konfiguráciu. （Autor: SGR, Angie Zhang）
