Vysokorýchlostná redukčná prevodovka: Funkcie, výhody a kľúčové aspekty výberu

Keďže priemyselné odvetvia smerujú k vyššej účinnosti, väčšej hustote výkonu a náročnejším prevádzkovým prostrediam, úloha vysokorýchlostná redukčná prevodovka sa stal čoraz kritickejším.

V SGR sa už viac ako 15 rokov špecializujeme na návrh a výrobu vysokovýkonných vysokorýchlostných redukčných prevodoviek. Naše riešenia sú dôveryhodné na globálnych trhoch – od vrtných súprav v Argentíne po veterné turbíny v Nemecku a banské zariadenia v Austrálii.

Tento článok načrtáva základné funkcie, technické výhody, výberové kritériá a osvedčené postupy údržby pre vysokorýchlostné redukčné prevodovky s poznatkami získanými z dvoch desaťročí inžinierskych skúseností SGR.

Vysokorýchlostná redukčná prevodovka: Funkcie a kľúčové vlastnosti

Vysokorýchlostná redukčná prevodovka je navrhnutá tak, aby znížila vstupné otáčky a zároveň výrazne zvýšila výstupný krútiaci moment, čo umožňuje ťažkým strojom efektívnu prevádzku pri extrémnom zaťažení. Na rozdiel od štandardných prevodoviek sú vysokorýchlostné varianty optimalizované pre aplikácie, kde sa vstupný hriadeľ otáča vysoko, no napriek tomu musia poskytovať stabilný, kontrolovaný výkon – často v kompaktných priestoroch. Medzi kľúčové funkčné charakteristiky patria:

• Vysoká hustota výkonu: Poskytuje maximálny krútiaci moment pri minimálnom objeme.
• Dynamická manipulácia s nákladom: Odoláva častým cyklom štart-stop a rázovému zaťaženiu.
• Tepelná stabilita: Zachovanie výkonu pri nepretržitej prevádzke s vysokými otáčkami.

Tieto prevodovky sa bežne používajú vo vrtných súpravách s elektrickým pohonom, systémoch hydromotorov, veterných turbín, pásových stavebných strojoch, poľnohospodárskych kombajnoch a banských dopravníkoch – vo všetkých prostrediach, kde sa o spoľahlivosti pri strese nedá vyjednávať.

Vysokorýchlostná redukčná prevodovka SGR: základné technické výhody

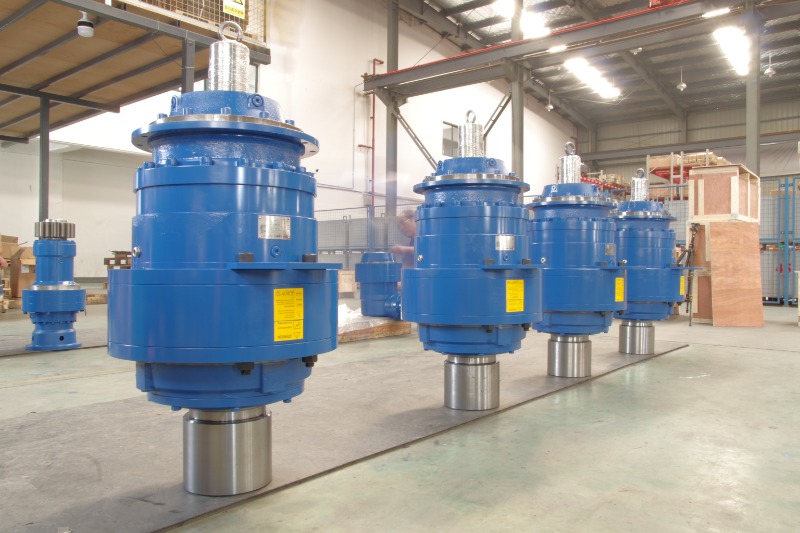

N-séria SGR vysokorýchlostná redukčná prevodovka vyniká na globálnom trhu vďaka svojmu robustnému inžinierstvu a optimalizácii špecifickej pre aplikáciu:

• Pokročilý materiál a spracovanie: Ozubené kolesá sú vyrobené z legovanej ocele 20CrMnTi, podrobené hlbokému nauhličovaniu, kaleniu a presnému brúseniu. To zaisťuje tvrdosť povrchu 58–62 HRC, vynikajúcu odolnosť proti únave a nízke opotrebenie – dokonca aj pri nepretržitej ťažkej prevádzke.
• Rozloženie zaťaženia na viacerých planétach: Naša planétová architektúra umožňuje 3–6 planétovým prevodom rovnomerne zdieľať krútiaci moment, čím sa znižuje lokalizované namáhanie a predlžuje sa životnosť. Táto konštrukcia podporuje výstupné krútiace momenty v rozsahu od desiatok tisíc do stoviek tisíc N·m.
• Vysoká účinnosť a nízka hlučnosť: Vďaka precíznej úprave profilu zubov a optimalizácii mikrogeometrie dosahujú prevodovky SGR účinnosť prevodovky ≥96 % s hladinami hluku, ktoré sú rozhodujúce pre pohodlie operátora a súlad v mestských alebo vnútorných podmienkach.
• Pripravenosť na extrémne prostredie: Plne utesnené kryty, povlaky odolné voči korózii a voliteľné systémy núteného mazania umožňujú spoľahlivú prevádzku v prostredí s vysokou prašnosťou, vysokou vlhkosťou, pod nulou alebo v korozívnom prostredí.
• Globálna zhoda: Produkty SGR sú certifikované podľa noriem ISO 9001, DNV a Ruského námorného registra prepravy (RS) a vyvážajú sa do viac ako 31 krajín v Európe, Amerike, Ázii a Tichomorí a na Strednom východe.

Kľúčové úvahy pri výbere vysokorýchlostných redukčných prevodoviek

Výber správnej vysokorýchlostnej redukčnej prevodovky vyžaduje viac než len zosúladenie špecifikácií krútiaceho momentu a rýchlosti. Zvážte tieto kritické faktory:

Skutočné prevádzkové podmienky

Posúďte pracovný cyklus, špičkové verzus nepretržité zaťaženie, okolitú teplotu a vystavenie kontaminantom. Prevodovka určená na „nepretržitú“ prevádzku v laboratóriu môže v prašnej bani zlyhať bez riadneho utesnenia.

Servisné faktory

Vždy použite vhodný prevádzkový faktor (zvyčajne 1,2–2,0) na základe typu zaťaženia (rovnomerné, mierny náraz, silný náraz). Poddimenzovanie vedie k predčasnému zlyhaniu.

Kompatibilita vstupnej rýchlosti

Nie všetky prevodovky zvládajú spoľahlivo > 3 000 ot./min. Overte maximálnu vstupnú rýchlosť výrobcu – najmä pre priamo spojené elektrické alebo hydraulické motory.

Montáž a integrácia

Zabezpečte kompatibilitu s prírubami motora (IEC/NEMA), výstupnými rozhraniami (dutý hriadeľ, plný hriadeľ, drážkovanie) a priestorovými obmedzeniami. SGR ponúka modulárne konfigurácie pre bezproblémovú integráciu.

Certifikácie a podpora

Pre námorné, energetické alebo bezpečnostné aplikácie overte príslušné certifikácie (napr. DNV, RS, ATEX). Vyhodnoťte tiež technickú podporu dodávateľa a dostupnosť náhradných dielov – najmä pre zahraničné projekty.

(4) Najlepšie postupy údržby pre dlhodobú spoľahlivosť

Aj najkvalitnejšia prevodovka si vyžaduje náležitú starostlivosť. SGR odporúča nasledujúci protokol údržby:

Riadenie mazania

Používajte iba vysokokvalitné syntetické prevodové oleje. Kontrolujte hladinu oleja mesačne; vymeňte olej po 500 hodinách (počiatočná prevádzka), potom každých 3 000 až 5 000 hodín. Sledujte zmenu farby, vniknutie vody (mliečny vzhľad) alebo kovové častice.

Monitorovanie teploty a vibrácií

Teplota ložísk by nemala presiahnuť 40°C nad okolitou teplotou. Použite infračervené teplomery alebo nainštalované senzory. Nezvyčajné vibrácie (>4,5 mm/s RMS) často signalizujú nesúososť, opotrebovanie ložísk alebo poškodenie ozubeného kolesa.

Kontrola tesnenia a prieduchu

Čistite alebo vymeňte vzduchové odvzdušňovače každých 6 mesiacov, aby ste zabránili nahromadeniu tlaku a prenikaniu vlhkosti. Skontrolujte tesnosť tesnení hriadeľa – najmä v umývaných alebo vonkajších prostrediach.

Pravidelná generálna oprava

Pri kritických aplikáciách, napríklad pri vŕtaní na mori, naplánujte každých 20 000 prevádzkových hodín úplnú kontrolu vrátane merania vôle ozubených kolies, kontroly vôle ložísk a testov integrity krytu.

SGR poskytuje podrobné návody na údržbu, školenia a vzdialenú diagnostickú podporu, aby pomohla klientom maximalizovať dobu prevádzkyschopnosti.

Posun smerom k vysoko účinným a spoľahlivým priemyselným systémom urobil z vysokorýchlostnej redukčnej prevodovky kľúčový komponent. V SGR spájame dve desaťročia mechanickej odbornosti, prísnych výrobných noriem a globálnych aplikačných skúseností, aby sme dodali prevodovky, ktoré nielenže spĺňajú špecifikácie, ale prekračujú očakávania v tejto oblasti. Či už navrhujete vrtnú súpravu novej generácie alebo modernizujete systém sklonu veternej farmy, partnerstvo priamo so schopným výrobcom, ako je SGR, zaisťuje nižšie celkové náklady na vlastníctvo, rýchlejšie prispôsobenie, Angie.ZGR (AGR) a dlhodobú spoľahlivosť
