Pochopenie závitovkových prevodoviek s dvojitým obalom: Hlboký ponor do dizajnu a aplikácie

Vo svete prenosu sily je dosiahnutie vysokého krútiaceho momentu a hladkej prevádzky v kompaktnom priestore neustálou inžinierskou výzvou. Medzi rôznymi riešeniami, dvojobalová šneková prevodovka vyniká ako jedinečný a vysoko efektívny dizajn pre náročné aplikácie. Na rozdiel od štandardných závitovkových prevodov ponúka táto konfigurácia výrazne zvýšený povrchový kontakt medzi závitovkou a ozubeným kolesom, čo vedie k vynikajúcej nosnosti a odolnosti. Tento článok poskytuje komplexný prieskum technológie závitovkového prevodu s dvojitým plášťom, jeho výhod, ideálnych prípadov použitia a kritických kritérií výberu, ktoré vám pomôžu pochopiť jeho kľúčovú úlohu v moderných strojoch.

Čo je to šnekový prevod s dvojitým obalom?

Pohon so závitovkovým prevodom s dvojitým plášťom je špecializovaný typ prevodového systému, kde závitovka (skrutka) aj závitovkové koleso (koleso) majú hrdlo alebo tvar presýpacích hodín. To znamená, že závitovka sa ovíja okolo ozubeného kolesa a súčasne ozubené koleso obklopuje závitovku. Táto dvojitá obálka vytvára oveľa väčšiu oblasť kontaktu medzi protiľahlými zubami v porovnaní s jednoduchou obálkou alebo súpravou valcových závitoviek. Hlavnou výhodou tohto zložitého dizajnu je jeho schopnosť prenášať mimoriadne vysoké krútiace momenty bez kompromisov v kompaktnosti vlastnej konštrukcie závitovkového prevodu. Zložitá geometria vyžaduje presnú výrobu, ale odmeňuje sa bezkonkurenčným výkonom v drsnom prostredí.

• Zväčšená kontaktná plocha: Konštrukcia s hrdlom umožňuje viacerým zubom zdieľať zaťaženie súčasne, čím sa drasticky znižuje namáhanie jednotlivých zubov ozubeného kolesa.
• Precízna výroba: Výroba týchto komponentov vyžaduje pokročilé CNC stroje a prísnu kontrolu kvality, aby sa zabezpečilo dokonalé spojenie a optimálny výkon.
• Vynikajúce rozloženie zaťaženia: Zaťaženie nie je sústredené na jeden bod, ale je rozložené po širšom povrchu, čím sa minimalizuje opotrebovanie.

Kľúčové výhody závitovkového prevodu s dvojitou obálkou

Jedinečná geometria dvojobalová šneková prevodovka sa premieta do niekoľkých odlišných prevádzkových výhod, vďaka ktorým je preferovanou voľbou pre náročné aplikácie. Tieto prevodovky sú navrhnuté tak, aby vynikali tam, kde by iní mohli zlyhať, a ponúkajú kombináciu výkonu, spoľahlivosti a dlhej životnosti. Nasledujúce body podrobne opisujú hlavné výhody, ktoré odlišujú túto konštrukciu prevodovky od jej náprotivkov.

• Vyšší krútiaci moment: Zväčšená kontaktná plocha umožňuje systému zvládnuť rázové zaťaženie a udržať vysoký krútiaci moment efektívnejšie ako štandardné závitovkové prevody.
• Zvýšená odolnosť a životnosť: Pri zníženom namáhaní na jednotku plochy sa komponenty menej opotrebúvajú, čo vedie k dlhšej prevádzkovej životnosti a zníženým potrebám údržby.
• Kompaktný dizajn pre vysoké redukčné pomery: Poskytujú vysoké jednostupňové redukčné pomery v relatívne malom balení, čím šetria cenný priestor v usporiadaní strojov.
• Tichšia prevádzka: Hladké zapojenie viacerých zubov často vedie k tichšiemu a plynulejšiemu výkonu, čo je rozhodujúce v prostrediach citlivých na hluk.

Porovnanie: Double-Enveloping vs. Standard Worm Gears

Pri výbere prevodovky je rozhodujúce pochopenie výkonnostných rozdielov medzi dvojplášťovým a štandardným valcovým závitovkovým prevodom. V tabuľke nižšie sú uvedené hlavné rozdiely, ktoré ovplyvňujú vhodnosť aplikácie.

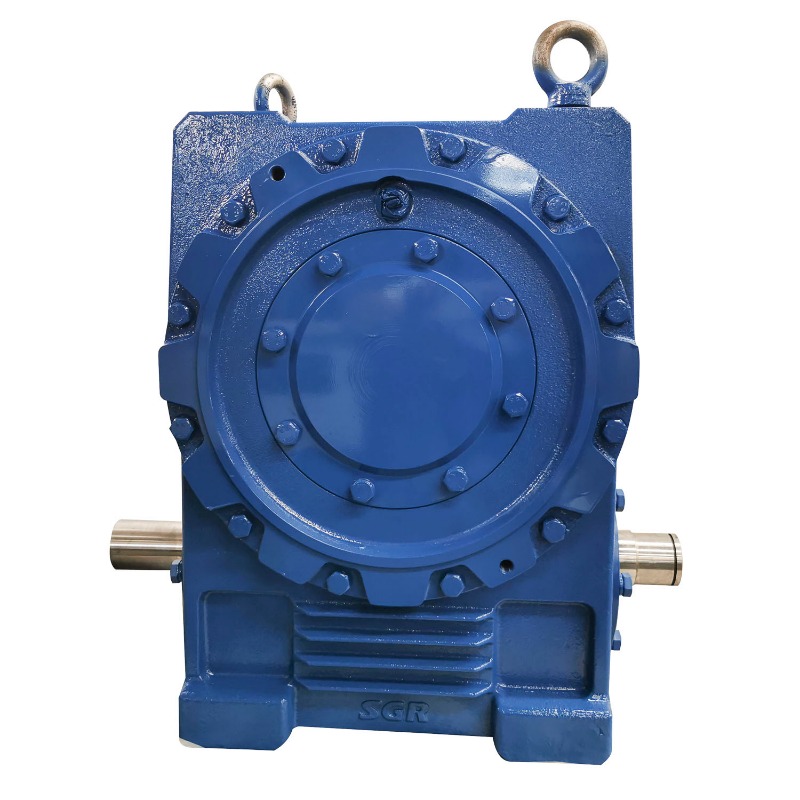

Vysokoúčinný šnekový reduktor s dvojitou obálkou

Optimalizácia výkonu s dvojitým dizajnom ozubeného kolesa

Na plné využitie schopností a dizajn ozubeného kolesa s dvojitým plášťom , je potrebné starostlivo zvážiť niekoľko faktorov. Optimalizácia nie je len o výbere prevodovky; ide o jeho správnu integráciu do systému. Správne zarovnanie, mazanie a tepelné riadenie sú rozhodujúce pre dosiahnutie sľubovaného výkonu a životnosti. Ignorovanie týchto aspektov môže negovať prirodzené výhody tohto robustného dizajnu.

• Presné zarovnanie: Nesprávne nastavenie je hlavnou príčinou zlyhania. Tieto jednotky musia byť inštalované s mimoriadnou opatrnosťou, aby sa zabezpečilo, že závitovka a ozubené koleso sú navzájom dokonale umiestnené.
• Pokročilé mazacie systémy: Vysoký klzný kontakt vytvára teplo. Špeciálny mazací systém s vysoko kvalitným olejom s vysokou viskozitou je nevyhnutný na zníženie trenia, odvádzanie tepla a zabránenie opotrebovaniu.
• Tepelný manažment: Pri nepretržitej prevádzke s vysokým zaťažením môžu byť na udržanie optimálnych prevádzkových teplôt potrebné metódy externého chladenia, ako sú ventilátory alebo výmenníky tepla.
• Výber materiálu: Závitovka je zvyčajne vyrobená z kalenej ocele, zatiaľ čo ozubené koleso je často vyrobené z mäkšej bronzovej zliatiny, aby sa efektívne zvládali vlastnosti trenia a opotrebovania.

Priemyselné aplikácie vysokovýkonných závitovkových prevodoviek

Robustná povaha vysokovýkonné šnekové prevodovky robí ich nepostrádateľnými v odvetviach, kde sú zariadenia tlačené na svoje limity. Ich schopnosť poskytnúť obrovský krútiaci moment na kompaktnom pôdoryse a vydržať náhle nárazové zaťaženie z nich robí základný kameň ťažkých strojov. Od premiestňovania obrovských závaží pri ťažbe až po presné polohovanie vo vesmíre sú tieto prevodovky neospevovanými hrdinami riadenia pohybu.

• Ťažba a spracovanie nerastov: Používa sa v pohonoch dopravníkov, drvičov a kladkostrojov, kde sa o spoľahlivosti pri extrémnom zaťažení nedá vyjednávať.
• Stavebné vybavenie: Nevyhnutné pre otočné pohony rýpadiel, mechanizmy na narovnávanie žeriavov a bubny miešačiek betónu.
• Manipulácia s materiálom:
• Oceliarne a valcovne: Používa sa v rolovacích stoloch a manipulátoroch, ktoré manipulujú s rozžeraveným kovom pod obrovskou silou.
• Letectvo a obrana: Nachádza sa v systémoch odpaľovania rakiet a satelitných polohovacích mechanizmoch, ktoré vyžadujú presný pohyb pri vysokej záťaži.

Výber prevodovky s vysokým krútiacim momentom

Výber správneho prevodovka s vysokým krútiacim momentom je kritické rozhodnutie, ktoré ovplyvňuje efektivitu, náklady a spoľahlivosť celého vášho systému. Proces výberu presahuje len preskúmanie menovitých momentov a zahŕňa holistický pohľad na požiadavky aplikácie, podmienky prostredia a náklady na životný cyklus. Metodický prístup zaisťuje, že dostanete prevodovku, ktorá je nielen adekvátna, ale aj optimálna pre vaše špecifické potreby.

• Definujte charakteristiky zaťaženia: Analyzujte povahu zaťaženia (konštantné, premenlivé, nárazové), jeho veľkosť a požadovaný rozbehový moment.
• Určite redukčný pomer a výstupnú rýchlosť: Vypočítajte potrebný pomer na dosiahnutie požadovanej výstupnej rýchlosti z otáčok vášho vstupného motora.
• Posúdenie podmienok prostredia: Zvážte faktory ako okolitá teplota, prítomnosť prachu alebo vlhkosti a dostupný priestor na inštaláciu.
• Vyhodnoťte servisný faktor: Vždy si vyberte prevodovku so servisným faktorom, ktorý zohľadňuje potenciálne preťaženie a náročnosť vašej aplikácie.
• Zvážte náklady životného cyklu: Pozrite sa nad rámec pôvodnej kúpnej ceny. Faktor v očakávaných nákladoch na údržbu, energetickú účinnosť a medzičas.

Kľúčové špecifikácie na kontrolu

Pri kontrole údajových listov výrobcu pre a reduktor otáčok šnekového prevodu , venujte veľkú pozornosť týmto kritickým špecifikáciám, aby ste zaistili dokonalú zhodu pre vašu aplikáciu.

FAQ

Aký je hlavný rozdiel medzi jednoduchou a dvojitou šnekovou prevodovkou?

Zásadný rozdiel spočíva v ich geometrii. V súprave závitovkového kolesa s jednou obálkou (alebo valcového) je len závitovkové koleso hrdlo, aby čiastočne ovinulo valcovú závitovku. V a dvojobalová šneková prevodovka , šnek aj ozubené koleso sú hrdlo. Tým sa vytvorí červ v tvare presýpacích hodín, ktorý sa ovinie okolo ozubeného kolesa, a ozubené koleso, ktoré súčasne obalí červ. Toto dvojité obalenie má za následok výrazne väčšiu kontaktnú plochu medzi zaberajúcimi zubami, čo je kľúčom k jeho vyššej kapacite krútiaceho momentu a odolnosti v porovnaní s dizajnom s jednoduchým obalom.

Prečo sú šnekové prevodovky s dvojitým plášťom drahšie?

Vyššie náklady na a dvojobalová šneková prevodovka sa priamo pripisuje jeho zložitému výrobnému procesu. Geometria šneku a ozubeného kolesa v tvare presýpacích hodín je mimoriadne náročná na výrobu. Vyžaduje si to špecializované, presné CNC stroje a prísnu kontrolu kvality, aby sa zabezpečilo, že tieto dva komponenty dokonale zapadnú do veľkej kontaktnej plochy. Dodatočný čas obrábania, odborné znalosti a kontrolné procesy spojené s vytvorením tejto presnej konjugovanej akcie prispievajú k vyšším počiatočným nákladom ako pri štandardných závitovkových prevodovkách, aj keď je to často odôvodnené ich vynikajúcim výkonom a dlhou životnosťou v náročných aplikáciách.

Ako udržím pohon so závitovkovým prevodom s dvojitým plášťom?

Udržiavanie a dvojobalový pohon šnekovým prevodom je zameraná na správne mazanie a monitorovanie stavu. Po prvé, je dôležité použiť presný typ a viskozitu maziva špecifikovanú výrobcom, pretože vysoký klzný kontakt je úplne závislý od robustného olejového filmu. Pravidelne kontrolujte hladinu oleja a hľadajte známky kontaminácie alebo degradácie. Po druhé, monitorujte prevádzkovú teplotu a počúvajte zmeny zvuku, pretože prehrievanie alebo nezvyčajný hluk môžu naznačovať nesprávne nastavenie, preťaženie alebo problémy s mazaním. Nakoniec dodržujte prísny plán preventívnej údržby výmeny oleja a kontrol, aby ste proaktívne riešili opotrebovanie a zabezpečili maximálnu životnosť.

Je možné použiť šnekovú prevodovku na spätné zastavenie alebo pridržiavanie nákladu?

Áno, jedna zo základných výhod akéhokoľvek dizajnu závitovkového prevodu, vrátane dvojitá obálka typu, je jeho prirodzenou schopnosťou zabrániť cúvaniu. Vďaka vysokému treniu a špecifickému uhlu závitu závitovky je systém typicky samosvorný. To znamená, že sila pôsobiaca na výstupný hriadeľ (ozubené koleso) nemôže spätne poháňať vstupný hriadeľ (šneku). Táto funkcia robí reduktor otáčok šnekového prevodus vynikajúce pre aplikácie, ako sú dopravníky na svahoch, zdvíhadlá a výťahy, kde sa vyžaduje bezpečnostný mechanizmus držania, ktorý zabráni nekontrolovateľnému zostupu nákladu v prípade výpadku prúdu.

Aké sú príznaky poruchy v šnekovej prevodovke pre veľké zaťaženie?

Rozpoznanie skorých príznakov zlyhania v a vysokovýkonná šneková prevodovka môže zabrániť katastrofickým prestojom. Medzi kľúčové indikátory patrí citeľné zvýšenie prevádzkovej teploty, ktoré často poukazuje na problémy s mazaním alebo preťaženie. Nezvyčajné zvuky, ako je brúsenie, klopanie alebo nadmerné kňučanie, naznačujú opotrebovanie, jamkovanie alebo nesprávne nastavenie zubov ozubeného kolesa. Viditeľné úniky oleja okolo tesnení naznačujú poruchu tesnenia, čo môže viesť k nedostatočnému mazaniu. Strata polohovej presnosti alebo zvýšenie vôle (voľný pohyb) na výstupnom hriadeli sú jasnými mechanickými znakmi vnútorného opotrebovania, ktoré si vyžadujú okamžité vyšetrenie a údržbu.
