Funkcie reduktora s dvojitým obalom, aplikácie a úvahy o výbere

Ako typ vznikajúceho zariadenia na prenos energie, závitovkové reduktory s dvojitým plášťom boli v posledných rokoch široko používané pre aplikácie, ako sú zdvíhacie stroje, malé navijaky, pásové dopravníky a riečne stavidlá, vďaka výhodám, ako sú vysoké prevodové pomery, vynikajúci výkon a nízke náklady.

Šnekové reduktory s dvojitým plášťom sú tiež hlavnými produktmi SGR. V tomto článku predstavíme funkcie, aplikácie a úvahy o výbere dvojitých šnekových reduktorov.

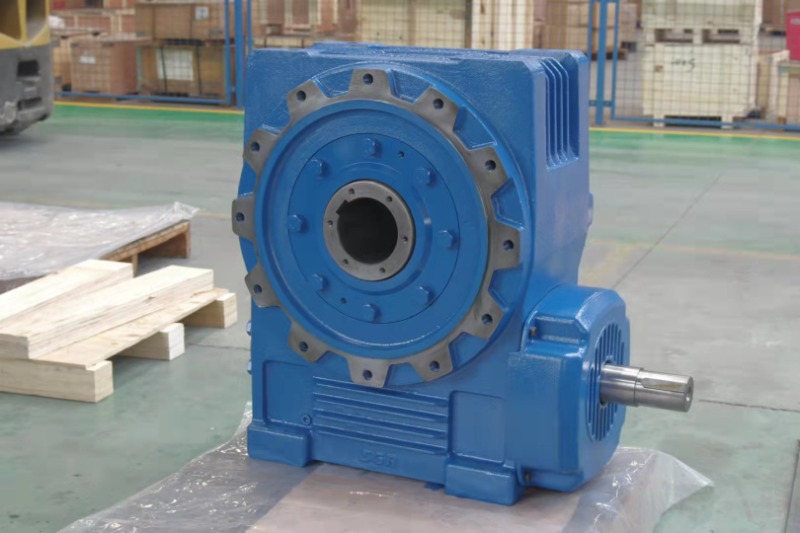

Ako vyzerá šnekový reduktor s dvojitým plášťom?

Závitovkový reduktor s dvojitým plášťom pozostáva predovšetkým zo závitovky a závitovkového kolesa; typicky je uhol medzi dvoma pretínajúcimi sa osami 90° a jednotka sa používa na prenos pohybu a výkonu medzi týmito nerovnobežnými, nepretínajúcimi sa hriadeľmi. Červ pôsobí ako hnací prvok; Čo sa týka vzhľadu, závitovka pripomína skrutku, zatiaľ čo závitovkové koleso vyzerá podobne ako špirálové valcové ozubené koleso.

Závitovka je ozubené koleso s jedným alebo viacerými skrutkovitými závitmi, ktoré zaberajú so závitovkovým kolesom a vytvárajú pár ozubených kolies pre nerovnobežné, nepretínajúce sa osi. Jeho rozstupová plocha môže byť valcová, kužeľová alebo toroidná. Počas prevádzky sa zuby šnekového kolesa posúvajú a odvaľujú po špirálovom povrchu šneku. Na prvý pohľad to vyzerá ako skrutka poháňajúca veľké ozubené koleso.

Je však dôležité poznamenať, že prevádzka a dvojitý obalový závitovkový prevod nie je štandardným záberom ozubených kolies; skôr ide o závity poháňajúce ozubené koleso.

Vlastnosti reduktora so závitovkovým prevodom s dvojitým plášťom

Keď motor poháňa závitovku, aby sa otáčala vysokou rýchlosťou, špirálové závity na závitovke – pôsobiace ako skrutka – neustále tlačia na zuby závitovkového kolesa, čo spôsobuje, že sa pomaly otáča okolo svojej vlastnej osi. Na pohon závitovkového kolesa jednou otáčkou je potrebných mnoho otáčok závitovky; toto zníženie otáčok má za následok zvýšenie krútiaceho momentu.

Avšak na rozdiel od štandardných prevodových pohonov – ktoré primárne zahŕňajú valivé trenie v kombinácii s malým množstvom klzného trenia – sa závitovkové pohony počas prevádzky spoliehajú takmer výlučne na klzné trenie. V dôsledku toho majú závitovkové reduktory tendenciu vytvárať značné teplo a zaznamenať značné opotrebovanie.

Šnekové reduktory s dvojitým plášťom majú nasledujúce vlastnosti:

• Ponúkajú vysoký jednostupňový prevodový pomer, typicky v rozsahu od 10:1 do 100:1; v mechanizmoch indexovania prenášajúceho energiu môže tento pomer presiahnuť 1 500:1.
• Činnosť záberu zahŕňa líniový kontakt, ktorý umožňuje prenos značnej sily.
• Vyznačujú sa kompaktnou konštrukciou, plynulým chodom a nízkou hlučnosťou.

Prečo sú šnekové reduktory s dvojitým plášťom nepostrádateľné

Šnekové reduktory s dvojitým plášťom majú jedinečnú vlastnosť, ktorá sa nenachádza u iných typov reduktorov: samosvorná schopnosť.

To znamená, že keď je uhol predstihu závitovky menší ako ekvivalentný uhol trenia medzi ozubenými kolesami, jednotka vykazuje samosvornosť pri spätnom pohybe; inými slovami, šnek môže poháňať šnekové koleso, ale šnekové koleso nemôže poháňať šneku.

Táto vlastnosť je nevyhnutná pre zdvíhacie mechanizmy. Napríklad v aplikáciách, ako sú zdvíhacie plošiny, elektrické kladkostroje, ovládače ventilov a lekárske zdvíhacie lôžka, by použitie reduktora s planétovým prevodom alebo RV reduktora viedlo k voľnému pádu nákladu v dôsledku spätného otáčania počas výpadku prúdu. Na rozdiel od toho by sa závitovkový reduktor s dvojitým plášťom zablokoval na mieste, čím by sa zaistila absolútna bezpečnosť.

Primárne oblasti použitia pre závitovkové reduktory s dvojitým obalom – vrátane žeriavov, mostových žeriavov, výťahov, javiskových výťahov, otočných plošín a jázd v zábavných parkoch – ďalej demonštrujú dôležitosť tejto funkcie.

Pri výbere šnekového prevodu je potrebné zvážiť nasledujúce faktory:

Vyvažovanie redukčného pomeru a účinnosti

Šnekové reduktory s dvojitým plášťom fungujú na základe klzného trenia. Ich redukčné pomery sa typicky pohybujú od 5:1 do 100:1; čím vyšší je redukčný pomer, tým menší je uhol predstihu a tým nižšia je účinnosť. Pri výbere šnekového reduktora s dvojitým plášťom je potrebné zvážiť redukčný pomer a účinnosť, aby ste vybrali model, ktorý spĺňa požiadavky na oba parametre.

Okrem toho, pre dlhodobú prevádzku je potrebné zvážiť opatrenia na odvod tepla, ako je inštalácia ventilátorov alebo olejových chladiacich systémov alebo výber liatinového krytu vybaveného chladiacimi rebrami.

Venujte pozornosť materiálom a výrobným procesom reduktorov so závitovkovým prevodom s dvojitým plášťom.

Materiály a výrobné procesy sú kritickými faktormi určujúcimi výkon závitovkových reduktorov s dvojitým plášťom. Poprední výrobcovia zvyčajne používajú legovanú oceľ (napríklad 20CrMnTi) pre závitovku a cínový bronz (ZCuSn10P1) alebo hliníkový bronz pre závitovkové koleso – materiály, ktoré ponúkajú vynikajúce vlastnosti na zníženie opotrebenia a trenia. Komponenty prechádzajú nauhličovaním, kalením a brúsením, aby sa dosiahla vysoká tvrdosť a trvalá odolnosť proti opotrebeniu, výsledkom čoho je vysoká účinnosť prenosu a dlhá životnosť.

Naproti tomu, ak je materiál závitovkového prevodu nahradený liatinou v horších výrobkoch, životnosť sa výrazne zníži.

Objasnite skutočné prevádzkové podmienky aplikácie.

Závitovkové reduktory s dvojitým plášťom majú samouzamykacie schopnosti, ktoré účinne zvyšujú mechanickú bezpečnosť; v dôsledku toho sa často používajú v zariadeniach vyžadujúcich zdvíhanie, nakláňanie, prevracanie alebo ovládanie brány – ako sú nákladné výťahy, automatizované parkovacie systémy, javiskové výťahy, stavidlá a zváracie polohovadlá.

Pri výbere šnekového reduktora s dvojitým plášťom, ak je jednotka určená na zdvíhanie, nakláňanie alebo udržiavanie polohy (napr. vo zdvíhacích plošinách alebo bránach), je kritickým faktorom jej samouzamykacia schopnosť. Navyše, keďže závitovkové reduktory ponúkajú nižšiu odolnosť voči nárazom v porovnaní s planétovými reduktormi, je potrebné starostlivé zváženie, ak aplikácia zahŕňa rázové zaťaženie.

Zabezpečte kompatibilitu výstupného krútiaceho momentu a montážnej konfigurácie.

Šnekové reduktory s dvojitým plášťom sú primárne vhodné pre aplikácie s nízkou rýchlosťou a vysokým krútiacim momentom. Pred výberom overte, či skutočný výstupný krútiaci moment spĺňa nasledujúce kritérium: Skutočný výstupný krútiaci moment ≤ Menovitý výstupný krútiaci moment × prevádzkový faktor (účinný výkon je určený typom záťaže, zvyčajne v rozsahu od 1,2 do 2,0).

Väčšina bežných výrobcov navyše využíva modulárne konštrukcie pre závitovkové reduktory, ktoré ponúkajú rôzne konfigurácie montáže, ako je montáž na nohu, montáž na prírubu a montáž na dutý hriadeľ. Keďže tieto jednotky majú typicky pravouhlý výstup, je nevyhnutné potvrdiť kompatibilitu s usporiadaním zariadenia. Okrem toho je potrebné venovať pozornosť špecifikáciám rozhrania – ako sú rozmery predĺženia hriadeľa, špecifikácie klinových drážok a rozstup otvorov v prírube – aby sa predišlo problémom s inštaláciou na mieste.

Vyberte si dôveryhodného výrobcu šnekových reduktorov s dvojitým plášťom

Začať pri zdroji výberom dôveryhodného a spoľahlivého výrobcu môže ušetriť veľa problémov. Ak je závitovkový reduktor s dvojitým plášťom určený na použitie v špecializovaných zariadeniach – ako sú námorné plavidlá, výťahy alebo zdvíhacie stroje – odporúča sa overiť, či je výrobca držiteľom príslušných priemyselných certifikátov; napríklad námorné aplikácie v ideálnom prípade vyžadujú certifikáciu od ruského námorného registra lodnej dopravy (RS). (Autor, SGR, Angie Zhang)
