Rozdiel medzi koaxiálnymi a pravouhlými planétovými prevodovkami

Planétové prevodovky predstavujú jedno z najefektívnejších a najkompaktnejších riešení pre prenos sily v priemyselných strojoch. Pochopenie základných rozdielov medzi koaxiálnou a pravouhlou konfiguráciou je kľúčové pre výber optimálneho systému pre konkrétne aplikácie. Tento komplexný sprievodca skúma prevádzkové princípy oboch návrhov, výkonové charakteristiky a ideálne prípady použitia, pričom zdôrazňuje, ako sa špecializovaným výrobcom páči Shanghai SGR Heavy Industry Machinery Co., Ltd. využiť pokročilé inžinierstvo na poskytovanie vysokovýkonných riešení.

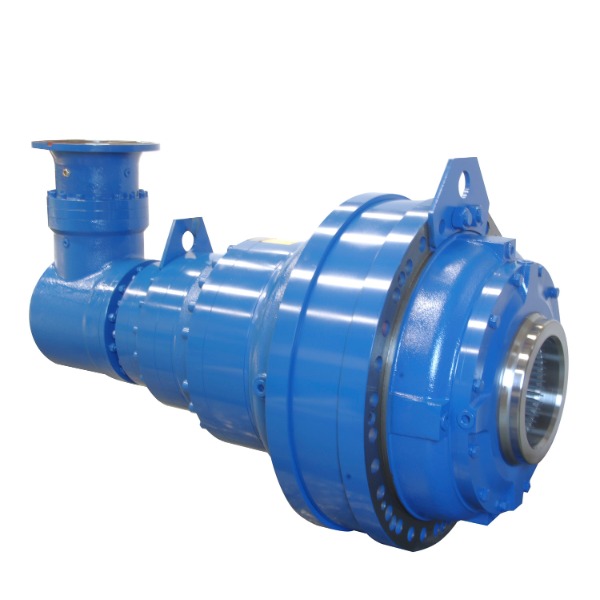

Prírubový vstup Pravý uhol Veľký výstupný moment Planetárna prevodovka s motorom

Pochopenie základov planétovej prevodovky

Pred preskúmaním konkrétnych konfigurácií je nevyhnutné pochopiť základné princípy, vďaka ktorým sú systémy planétových prevodov jedinečne efektívne v mnohých priemyselných odvetviach. Planétová prevodovka, tiež známa ako epicyklická prevodovka, obsahuje centrálne centrálne koleso, viaceré planétové kolesá namontované na nosiči a vonkajšie ozubené koleso, ktoré je v zábere s planétami. Toto usporiadanie vytvára viacero výkonových ciest, ktoré rozdeľujú zaťaženie na niekoľko kontaktných bodov pre výnimočnú hustotu krútiaceho momentu a účinnosť.

• Kompaktný prenos sily s vysokým pomerom krútiaceho momentu k hmotnosti
• Viacnásobné výkonové cesty, ktoré rozdeľujú zaťaženie medzi niekoľko záberov ozubených kolies
• Vynikajúca účinnosť vďaka minimalizovanému klznému treniu
• Možnosť presného polohovania s minimálnou vôľou
• Vynikajúce tlmenie nárazov vďaka zdieľaniu zaťaženia

Základné komponenty a ich funkcie

Každá planétová prevodovka obsahuje niekoľko dôležitých komponentov, ktoré pracujú v harmónii, aby efektívne prenášali výkon. Centrálne súkolesie slúži ako centrálny vstupný komponent, zatiaľ čo planétové kolesá sa otáčajú okolo neho a súčasne zaberajú s centrálnym aj prstencovým kolesom. Zostava nosiča planét spája planéty a poskytuje výstup vo väčšine štandardných konfigurácií, hoci rôzne usporiadania môžu produkovať rôzne rýchlostné pomery a smery.

• Centrálne koleso: Centrálny komponent, ktorý prijíma vstupnú energiu
• Planétové kolesá: Zvyčajne tri alebo viac ozubených kolies, ktoré obiehajú okolo centrálneho kolesa
• Nosič planét: Konštrukčný komponent, ktorý drží planétové kolesá na mieste
• Kruhové koleso: Vonkajšie ozubené koleso s vnútornými zubami, ktoré obklopuje systém
• Výstupný mechanizmus: Líši sa podľa konfigurácie (nosič, prstenec alebo slnko)

Koaxiálne planétové prevodovky: Dizajn a aplikácie

Koaxiálne planétové prevodovky majú vstupné a výstupné hriadele zarovnané pozdĺž rovnakej rotačnej osi, čím vytvárajú priamu cestu prenosu výkonu s výnimočnou účinnosťou. Táto konfigurácia je obzvlášť cenená v aplikáciách, kde sú hlavnými dôvodmi priestorové obmedzenia a jednoduchosť zarovnania. Vrodená symetria koaxiálnych dizajnov prispieva k vyváženému rozloženiu zaťaženia a minimálnym vibráciám, vďaka čomu sú ideálne pre presné aplikácie.

• Vstupné a výstupné hriadele zdieľajú rovnakú os otáčania
• Výnimočná účinnosť (často 97 % alebo vyššia na stupeň)
• Kompaktné radiálne rozmery s vysokou hustotou výkonu
• Minimálna tvorba vibrácií a hluku
• Zjednodušené postupy montáže a zarovnania

Výkonové charakteristiky koaxiálnych dizajnov

Výkonové výhody koaxiálnych planétových prevodoviek ich robia vhodnými pre náročné aplikácie v rôznych priemyselných odvetviach. Ich vysoká účinnosť pramení z minimálnej straty výkonu cez zábery ozubených kolies, zatiaľ čo ich kompaktný tvarový faktor umožňuje integráciu do priestorov s obmedzeným priestorom. Vyvážený charakter planetárnych systémov prirodzene znižuje vibrácie, čo prispieva k dlhšej životnosti komponentov a zlepšenej prevádzkovej stabilite.

Pravouhlé planétové prevodovky: Dizajn a aplikácie

Pravouhlé planétové prevodovky obsahujú kužeľový prevodový stupeň, ktorý presmeruje prenos výkonu o 90 stupňov, čím vytvára všestranné riešenia pre aplikácie s kolmými požiadavkami na vstup a výstup. Táto konfigurácia kombinuje robustnosť planétového súkolesia so smerovou flexibilitou kužeľových kolies, čo ponúka jedinečné výhody pri optimalizácii strojového zariadenia. The pravouhlou planetovou prevodovkou Konštrukcia je obzvlášť výhodná, keď musí byť hnací stroj umiestnený rovnobežne s poháňaným komponentom.

• 90-stupňový prenos energie medzi vstupom a výstupom
• Priestorovo úsporná konfigurácia pre špecifické usporiadanie strojov
• Kombinácia technológií planétových a kužeľových prevodov
• Vynikajúca flexibilita montáže v stiesnených priestoroch
• Dostupné v rôznych výstupných konfiguráciách (plný hriadeľ, dutý hriadeľ)

Výkonové charakteristiky pravouhlých vzorov

Pravouhlé planétové prevodovky poskytujú jedinečné výkonové charakteristiky, vďaka ktorým sú nepostrádateľné v špecifických aplikáciách. Zahrnutie stupňa kužeľového prevodu prináša rôzne úvahy o účinnosti a zároveň poskytuje neoceniteľnú smerovú flexibilitu. Pochopenie týchto výkonnostných parametrov je nevyhnutné pre správne inžinierstvo a výber aplikácie.

Porovnávacia analýza: koaxiálne vs. pravouhlé planétové prevodovky

Výber medzi koaxiálnymi a pravouhlými planétovými prevodovkami si vyžaduje starostlivé zváženie požiadaviek aplikácie, priestorových obmedzení a priorít výkonu. Každá konfigurácia ponúka odlišné výhody, vďaka ktorým je vhodnejšia pre konkrétne scenáre. Táto porovnávacia analýza skúma kritické rozdiely s cieľom informovať o procese výberu.

• Rozdiely v usporiadaní hriadeľov a ich vplyv na konštrukciu stroja
• Porovnanie účinnosti naprieč prevádzkovými rozsahmi
• Hustota krútiaceho momentu a možnosti prenosu výkonu
• Výhody a obmedzenia špecifické pre aplikáciu
• Úvahy o nákladoch počas celého životného cyklu zariadenia

Porovnanie účinnosti a prenosu výkonu

Účinnosť predstavuje jeden z najvýznamnejších rozdielov medzi koaxiálnymi a pravouhlými planétovými prevodovkami. Priama cesta napájania koaxiálnych konštrukcií minimalizuje straty energie, zatiaľ čo pravouhlé konfigurácie zaznamenávajú dodatočné straty na rozhraní kužeľového prevodu. Tento rozdiel v účinnosti sa stáva čoraz dôležitejším v aplikáciách s vysokým cyklom, kde spotreba energie výrazne ovplyvňuje prevádzkové náklady.

Pokyny pre výber špecifických aplikácií

Optimálny výber medzi koaxiálnymi a pravouhlými planétovými prevodovkami do značnej miery závisí od špecifických požiadaviek a obmedzení aplikácie. Koaxiálne konštrukcie zvyčajne vynikajú v aplikáciách vyžadujúcich maximálnu účinnosť a priamy prenos energie, zatiaľ čo pravouhlé konfigurácie riešia špecifické priestorové výzvy. Pochopenie týchto aplikačných pokynov zaručuje správny výber prevodovky pre dlhodobú spoľahlivosť a výkon.

• Koaxiálny preferovaný pre: požiadavky na vysokú účinnosť, aplikácie s priamym pohonom
• Uprednostňuje sa pravý uhol pre: priestorovo obmedzené usporiadanie, 90° prenos sily
• Obe konfigurácie vhodné pre: aplikácie s vysokým krútiacim momentom, presné polohovanie
• Špeciálne hľadiská pre: drsné prostredie, dostupnosť údržby
• Nákladové faktory životného cyklu: počiatočná investícia vs. prevádzková efektívnosť

Pokročilé inžinierstvo v moderných planetárnych prevodových systémoch

Súčasný dizajn planétovej prevodovky zahŕňa pokročilé konštrukčné princípy a výrobné technológie na dosiahnutie bezprecedentnej úrovne výkonu. Spoločnosti ako Shanghai SGR Heavy Industry Machinery Co., Ltd. využíva sofistikované systémy na optimalizáciu dizajnu a presné výrobné zariadenia na výrobu prevodoviek, ktoré spĺňajú náročné priemyselné normy. Ich výskumný a vývojový tím, zložený z PhD a senior inžinierov, vyvinul špecializované systémy vrátane Planetárna prevodovka a planárny dvojitý obalový systém optimalizácie závitovkového prevodu.

• Pokročilá optimalizácia profilu zubov pre rozloženie zaťaženia
• Precízna výroba na CNC strojoch
• Komplexné testovanie pomocou systémov testovania výkonu a účinnosti
• Inovatívne materiály a procesy tepelného spracovania
• Integrované systémy dizajnu, výroby a technických služieb

Inovácia v dizajne planétovej prevodovky s nízkou hlučnosťou

Zníženie hluku predstavuje významné zameranie vo vývoji moderných planétových prevodoviek, najmä keď priemyselné odvetvia zavádzajú prísnejšie pracovné a environmentálne normy. Pokročilé inžinierske prístupy zahŕňajú optimalizované úpravy zubov, presné výrobné tolerancie a špecializované techniky tlmenia vibrácií. Prenasledovanie planétová prevodovka s nízkou hlučnosťou riešenia sa stali konkurenčným diferenciátorom medzi poprednými výrobcami.

• Presné brúsenie zubov ozubených kolies pre optimálne záberové vlastnosti
• Pokročilý výber ložísk a montážne techniky
• Optimalizácia konštrukcie krytu pre tlmenie vibrácií
• Konštrukcia mazacieho systému na zníženie hluku
• Komplexné testovanie pomocou akustických meracích zariadení

Výber správnej planétovej prevodovky pre vašu aplikáciu

Správny výber planétovej prevodovky vyžaduje systematické vyhodnocovanie viacerých technických parametrov a prevádzkových hľadísk. Okrem základného rozhodnutia o koaxiálnom a pravom uhle musia inžinieri zvážiť požiadavky na krútiaci moment, rýchlostné pomery, podmienky prostredia a očakávania životného cyklu. Tento výberový rámec pomáha identifikovať optimálnu konfiguráciu a zároveň sa vyhýba bežným nástrahám v špecifikácii prevodovky.

• Komplexné posúdenie požiadaviek na krútiaci moment a otáčky
• Analýza montážnych a priestorových obmedzení
• Hodnotenie environmentálnych faktorov a pracovného cyklu
• Zohľadnenie požiadaviek na údržbu a dostupnosť
• Analýza celkových nákladov na vlastníctvo nad rámec počiatočnej kúpnej ceny

Vývoj technických špecifikácií

Vytvorenie komplexných technických špecifikácií predstavuje kritický krok v procese výberu planétovej prevodovky. Dobre definované špecifikácie zaručujú, že zvolená prevodovka bude spoľahlivo fungovať počas celej plánovanej životnosti a zároveň bude spĺňať všetky aplikačné požiadavky. Tento proces by mal zahŕňať výkonové parametre aj fyzikálne charakteristiky.

FAQ

Aká je typická životnosť planétovej prevodovky?

Životnosť planétovej prevodovky sa výrazne líši v závislosti od podmienok použitia, postupov údržby a charakteristík zaťaženia. Pri správnych prevádzkových podmienkach s primeranou údržbou dosahujú vysokokvalitné planétové prevodovky bežne životnosť 20 000 hodín. Medzi kritické faktory ovplyvňujúce životnosť patrí správne mazanie, prevádzkové teploty v rámci konštrukčných limitov, vyhýbanie sa rázovému zaťaženiu prekračujúcemu menovitú kapacitu a presnosť nastavenia. Výrobcovia majú radi Shanghai SGR Heavy Industry Machinery Co., Ltd. navrhnúť svoje prevodovky pre predĺženú životnosť vďaka robustnému dizajnu, prémiovým materiálom a precíznej výrobe.

Ako planétová prevodovka dosahuje vysokú hustotu krútiaceho momentu?

Planétové prevodovky dosahujú výnimočnú hustotu krútiaceho momentu vďaka svojej jedinečnej architektúre rozdeľovania výkonu. Na rozdiel od konvenčných usporiadaní ozubených kolies, ktoré prenášajú výkon cez záber jedného ozubeného kolesa, planétové systémy rozdeľujú krútiaci moment na viacero planétových ozubených kolies súčasne. Toto zdieľanie zaťaženia umožňuje kompaktnejšie konštrukcie pri vyšších hodnotách krútiaceho momentu. Okrem toho koaxiálne usporiadanie vytvára vyvážené rozloženie síl, ktoré minimalizuje zaťaženie ložísk a namáhanie puzdra, čo ďalej prispieva ku kompaktným rozmerom. The planétová prevodovka s vysokým krútiacim momentom konfigurácia predstavuje jedno z priestorovo najefektívnejších dostupných riešení prenosu energie.

Môžu byť planétové prevodovky použité vo vysoko presných aplikáciách?

Absolútne. Planétové prevodovky sú výnimočne vhodné pre vysoko presné aplikácie, ak sú vyrobené s vhodnými toleranciami a presnými komponentmi. Medzi kľúčové ukazovatele presnosti patrí nízka vôľa (v presných modeloch často pod 1 uhlovú minútu), vysoká torzná tuhosť a vynikajúca opakovateľnosť polohy. Pre aplikácie vyžadujúce extrémnu presnosť, špecializované presná planétová prevodovka Konštrukcie obsahujú prvky ako predpäté ložiská, presné brúsené ozubené kolesá a optimalizované profily zubov. Vďaka týmto vlastnostiam sú planétové prevodovky ideálne pre robotiku, letectvo, lekárske vybavenie a ďalšie aplikácie vyžadujúce presné riadenie pohybu.

Akú údržbu vyžadujú planétové prevodovky?

Planétové prevodovky vyžadujú relatívne minimálnu údržbu v porovnaní s mnohými inými komponentmi prenosu výkonu, ale správna starostlivosť výrazne predlžuje životnosť. Činnosti primárnej údržby zahŕňajú pravidelné mazanie podľa špecifikácií výrobcu, pravidelnú kontrolu integrity tesnenia a monitorovanie neobvyklého hluku alebo zvýšenia teploty. Moderné údržba planétovej prevodovky Postupy kladú dôraz na monitorovanie založené na stave skôr než na výmenu v pevných intervaloch, pričom využívajú analýzu vibrácií, analýzu oleja a tepelné monitorovanie na predpovedanie potreby údržby pred výskytom poruchy.

Ako si vyberiem medzi radovou a pravouhlou planétovou prevodovkou?

Výber medzi radovými (koaxiálnymi) a pravouhlými planétovými prevodovkami závisí predovšetkým od priestorových obmedzení a požiadaviek na účinnosť v rámci vašej konkrétnej aplikácie. Koaxiálne konštrukcie ponúkajú vyššiu účinnosť a zvyčajne väčšiu hustotu krútiaceho momentu, vďaka čomu sú ideálne, keď je zarovnanie vstupu a výstupu jednoduché. Pravouhlé konfigurácie riešia priestorové problémy, kde musí byť hlavný stroj umiestnený kolmo na poháňaný komponent, aj keď s miernym kompromisom v účinnosti v dôsledku dodatočného stupňa kužeľového prevodu. Pri rozhodovaní o tomto základnom výbere zvážte celkové usporiadanie systému, dostupnosť pre údržbu a požiadavky na efektivitu.
