Podrobný článok o planétovej reduktorovej prevodovke

V oblasti mechanickej prevodovky planétová redukčná prevodovka , tiež známe ako planétové prevodovky, sú vysoko účinné prevodové mechanizmy pozostávajúce z viacerých planétových kolies rotujúcich okolo centrálneho kolesa. Nielenže účinne znižujú rýchlosť, ale aj proporcionálne zosilňujú výstupný krútiaci moment motora, čím zohrávajú kľúčovú úlohu ako „srdce výkonu“ v modernom priemysle.

Podľa správ z prieskumu trhu veľkosť globálneho trhu s planétovými redukčnými prevodovkami presiahla do roku 2025 20 miliárd USD a je široko používaná v mnohých odvetviach s vysokým rastom, ako sú automatizačné zariadenia, robotika, veterná energia a stavebné stroje.

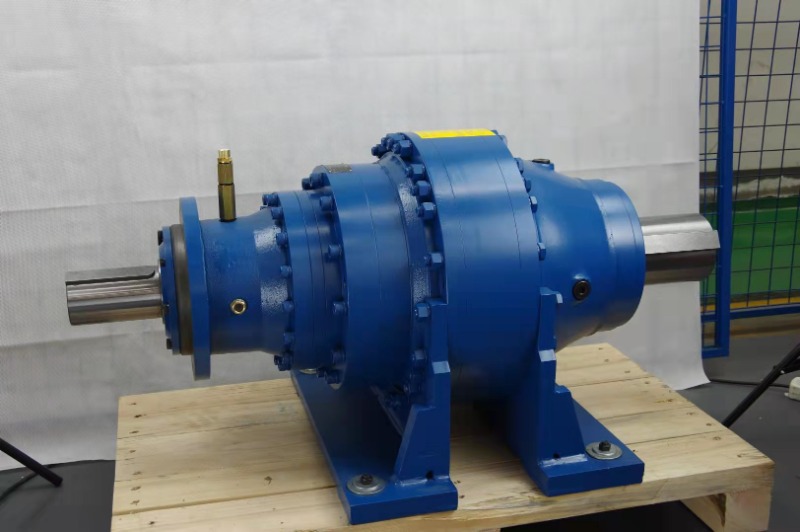

Ako popredný domáci výrobca prevodových zariadení sa SGR od svojho založenia zameriava na výskum, vývoj a výrobu planétových reduktorových prevodoviek. Jeho planétové reduktorové prevodovky radu N si získali dôveru používateľov a vysoké uznanie na trhu svojou kompletnou ponukou modelov, rôznymi vstupnými a výstupnými formami a vysokou mechanickou účinnosťou.

V tomto článku podrobne predstavím charakteristiky a výhody planétových reduktorových prevodoviek a planétových prevodoviek.

(1) Charakteristiky planétovej prevodovky

V porovnaní s tradičnými pohonmi s paralelným hriadeľom majú pohony planétových kolies významné technické výhody:

Konštrukcia s rozdelením výkonu: Viacnásobné planétové prevody zdieľajú zaťaženie, čím sa zlepšuje celková nosnosť;

Konštrukcia koaxiálnej konštrukcie: Vstupný hriadeľ a výstupný hriadeľ sú na rovnakej osi, výsledkom čoho je kompaktná konštrukcia;

Dobrá stabilita pohybu: Planétové prevody sú rovnomerne rozložené a zotrvačné sily sa navzájom rušia, čo vedie k stabilnejšej prevádzke;

Dokáže realizovať kompozitný prenos: podporuje syntézu a rozklad pohybu a je vhodný pre zložité scenáre riadenia.

Hlavné výhody a nevýhody planétových reduktorov:

（2）Podrobný úvod do výhod planétových reduktorových prevodoviek

1. Kompaktná konštrukcia a vysoká nosnosť

V planétových reduktorových prevodovkách je výsledkom koaxiálneho prevodu centrálnych ozubených kolies a charakteristík rozdelenia výkonu veľmi kompaktná konštrukcia. Okrem toho v planétových reduktorových prevodovkách je niekoľko planétových ozubených kolies rovnomerne rozmiestnených okolo centrálneho ozubeného kolesa na zdieľanie zaťaženia, čím sa znižuje zaťaženie každého ozubeného kolesa.

Okrem toho planétová redukčná prevodovka plne využíva veľkú kapacitu vnútorného záberu a objem samotného krúžku vnútorného ozubeného kolesa vo svojej konštrukcii, čím sa zmenšujú jeho vonkajšie rozmery, vďaka čomu je malý, má kompaktnú štruktúru a má veľkú nosnosť.

2. Vysoká účinnosť prenosu

Symetrická štruktúra pohonov planétových súkolesí zabezpečuje vyvážené sily na každom planétovom súkolesí a protichodné sily pôsobiace na ložiská sú vzájomne vyvážené, čím sa znižujú straty spôsobené vnútorným trením a zlepšuje sa účinnosť prenosu. Pri správnej konštrukcii môže účinnosť jednostupňového planétového reduktora dosiahnuť 97% ~ 99%, čo ďaleko prevyšuje účinnosť iných typov redukčných prevodov.

3. Veľký prevodový pomer umožňujúci komplexné riadenie pohybu

Výberom vhodného typu planétovej prevodovky a usporiadania prevodových stupňov je možné dosiahnuť veľký prevodový pomer len s niekoľkými prevodmi. Aj pri veľkom prevodovom pomere si planétové prevodovky stále zachovávajú mnohé výhody, ako je kompaktná konštrukcia, nízka hmotnosť a malé rozmery.

4. Stabilný pohyb a silná odolnosť voči nárazom a vibráciám

Pretože viaceré planétové kolesá sú rovnomerne rozložené okolo centrálneho kolesa, zotrvačné sily medzi planétovými kolesami a planétovým unášačom sa navzájom rušia, čím je celý proces prenosu plynulejší. Zároveň veľký počet zubov zapojených do záberu ďalej zvyšuje odolnosť systému voči nárazom a vibráciám, čím zabezpečuje stabilnú prevádzku aj v zložitých pracovných podmienkach.

(3) Smer vývoja technológie planétového prevodu

V súčasnosti existuje na celom svete viac ako 50 štandardných sériových návrhov evolventných planétových prevodoviek a bolo odvodených množstvo nových štruktúr, ako sú planétové cykloidné reduktory, harmonické reduktory a dvojkrúžkové reduktory, ktoré spĺňajú rôznorodé potreby rôznych priemyselných odvetví.

S modernizáciou materiálov a zlepšením procesov tepelného spracovania súčasné planétové reduktorové prevodovky vo všeobecnosti prijímajú chemické tepelné spracovanie, ako je nauhličovanie a nitridovanie počas výrobného procesu, aby sa zvýšila povrchová tvrdosť a odolnosť ozubených kolies proti opotrebeniu.

V súčasnosti presnosť výroby ozubených kolies dosiahla úroveň 6 alebo vyššiu. V budúcnosti, zlepšením tvrdosti a presnosti, môžu planétové reduktorové prevodovky dosahovať menšie veľkosti prevodov pri zachovaní nosnosti, čo ďalej šetrí energiu.

S rozvojom priemyslu a strojov sa modulárna konštrukcia planétových reduktorových prevodoviek stane čoraz rozšírenejšou. Výrobcovia planétových reduktorových prevodoviek budú kombinovať a konfigurovať prevody podľa rôznych potrieb používateľov, čím sa zlepší prispôsobivosť a flexibilita.

Okrem toho s rozvojom inteligentnej výroby budú budúce planétové reduktorové prevodovky hlboko integrované so servopohonmi, riadiacimi systémami a ďalšími technológiami, aby sa vytvorili inteligentné integrované prevodové riešenia.（Autor: SGR, Angie Zhang）
