Porovnanie troch bežných typov priemyselných reduktorov

An priemyselná prevodovka sa vzťahuje na samostatnú jednotku pozostávajúcu z ozubených pohonov, závitovkových pohonov alebo ozubených závitovkových pohonov uzavretých v pevnom kryte. Hlavnou funkciou priemyselnej prevodovky je zmena rýchlosti a výstupného krútiaceho momentu, pričom poskytuje vysoký krútiaci moment a zároveň rýchlosť otáčania.

Bežné priemyselné reduktory zahŕňajú hlavne: reduktory, závitovkové reduktory a planétové reduktory. V tomto článku dodávateľov reduktorov SGR poskytne komplexné porovnanie týchto troch bežných typov reduktorov, aby ste im rýchlo pomohli porozumieť.

(1) Prevodové reduktory

Bežné typy reduktorov zahŕňajú cylindrické reduktory, kužeľové reduktory a kužeľovo-valcové reduktory. Spomedzi nich sú valcové prevodovky najpoužívanejšie a majú najširší rozsah aplikácií. Valcové reduktory možno ďalej klasifikovať okrem iného na jednostupňové, dvojstupňové a trojstupňové valcové reduktory.

Jednostupňové valcové reduktory sú vhodné pre redukčné pomery 3 až 5. Zuby ozubených kolies môžu byť priame, špirálové alebo rybie. Kryt je zvyčajne vyrobený z liatiny, ale môže byť vyrobený aj zo zváraných oceľových plechov. Bežne sa používajú valivé ložiská, pričom klzné ložiská sa používajú len pri veľkom zaťažení alebo pri veľmi vysokých rýchlostiach.

Dvojstupňové valcové reduktory možno ďalej rozdeliť do troch typov: rozšírený typ, typ s deleným prietokom a koaxiálny typ, s použiteľnými redukčnými pomermi v od 8 do 40.

V dvojstupňových valcových reduktoroch sú ozubené kolesá dvojstupňového valcového reduktora s paralelným hriadeľom usporiadaným asymetricky vzhľadom na ložiská, čo si vyžaduje vysoký stupeň tuhosti hriadeľa.  Vstupné a výstupné konce krútiaceho momentu sú umiestnené preč od ozubených kolies, aby sa znížilo nerovnomerné rozloženie zaťaženia pozdĺž šírky ozubeného kolesa a spôsobila deformácia hriadeľa ohybom. Dvojstupňový valcový reduktor s paralelným hriadeľom má jednoduchú konštrukciu a je najpoužívanejším typom.

V dvojstupňovom valcovom reduktore s delenou dráhou sú ozubené kolesá usporiadané symetricky vzhľadom na ložiská, čo vedie k rovnomernejšiemu rozloženiu napätia na ozubených kolesách a ložiskách. Aby sa minimalizovala celková axiálna sila na hriadeli, smery špirály dvoch párov ozubených kolies by mali byť opačné. Dvojstupňové valcové reduktory s delenou dráhou majú zložitejšie štruktúry a často sa používajú v aplikácii s vysokým výkonom a premenlivým zaťažením.

Koaxiálne dvojstupňové valcové reduktory majú veľký axiálny rozmer, dlhý medziľahlý hriadeľ a relatívne slabú tuhosť. Keď je hĺbka ponorenia dvoch veľkých kolies v mazacom oleji podobná, nie je možné využiť nosnosť vysokorýchlostných stupňov. Koaxiálne dvojstupňové valcové reduktory sa bežne používajú v aplikáciách, kde sú vstupné a výstupné hriadele na rovnakej osi.

Vo všeobecnosti majú redukčnú účinnosť prenosu, spoľahlivú prevádzku, dlhú životnosť a ľahko sa udržiavajú. Sú široko používané v priemyselných odvetviach, ako je hutníctvo, baníctvo a ťažba uhlia, poľnohospodárske stroje a textilná tlač a farbenie.

(2) Šnekové prevodovky

Šnekové reduktory sa delia hlavne na valcové šnekové reduktory, evolventné šnekové reduktory, kužeľové šnekové reduktory a šnekové reduktory.

Šnekové reduktory sú vhodné pre redukčné pomery 10 až 80.  Šnekové reduktory majú kompaktnú štruktúru, veľký prevodový pomer, plynulý chod a SEO hlučnosť, ale ich účinnosť je nízka, vďaka čomu sú vhodné prerušované aplikácie s nízkym výkonom.

Okrem toho majú závitovkové redukcie samosvornú funkciu pri spätnej chode, vďaka čomu sú mimoriadne vhodné pre potrebu potreby prevencie prevrátenia zaťaženia a zaistenia bezpečnej prevádzky vo vertikálnych zdvíhacích a ťažkých upínacích zariadeniach. Typické aplikácie zahŕňajú: zdvíhacie a zdvíhacie zariadenia, banské a hutnícke zariadenia, pohony ventilátorov, automatizáciu a špecializované stroje atď.

Napríklad šnekové a šnekové koleso šnekových reduktorov SGR zaberá s viacerými zubami, pričom závitovka je vyrobená z ocele 20CrMnTi, nauhličená, kalená a následne brúsená, a šnekové koleso vyrobené z vysokovýkonného zliatinového bronzu, čo zaisťuje dlhotrvajúcu odolnosť proti opotrebovaniu, vysokú účinnosť prevodovky.

V porovnaní s valcovými závitovkovými súkolesiami s rovnakými špecifikáciami sa výrazne zlepšila nosnosť a účinnosť prevodu.  Vynikajúce mechanické vlastnosti samosvorných vlastností, ktoré zvyšujú vysokú bezpečnosť zdvíhacích prevodoviek. Naša spoločnosť spolupracovala s príslušnými univerzitami na uskutočňovaní systematického výskumu dizajnu, výrobných procesov, montáž a testovacích metód v nádeji, že prispeje k vývoju a propagácii tejto novej prenosu novej čínskej technológie.

(3) Reduktory s planétovými prevodmi

Medzi planétové reduktory patria evolventné planétové reduktory, cykloidné veterníkové reduktory a harmonické reduktory. Spomedzi nich je evolventný planétový reduktor najrozšírenejším, technologicky vyspelým a priemyselne adaptabilným typom.

Vďaka svojej jedinečnej prevodovej štruktúre planétovej je minimálny jednostupňový redukčný pomer planétovej prevodovky 3 a najviac vo všeobecnosti nepresahuje 10. Bežné výrobné pomery sú: 3/4/5/6/8/10. Počet stupňov v prevodovke vo všeobecnosti nepresahuje 3, ale niektoré prevodovky vyrobené na mieru môžu dosiahnuť 4 stupne zníženia.

V porovnaní s inými reduktormi ponúkajú planétové redukčné výhody, ako je vysoká tuhosť, vysoká presnosť, vysoká účinnosť prenosu, krútiaci moment, kompaktná veľkosť, delenie výkonu, záber viacerých zubov, dlhá životnosť a vysoký hladký chod. Okrem toho sú planétové redukcie väčšinou inštalované na krokových motoroch a servomotoroch na zníženie rýchlosti, zvýšenie krútiaceho momentu a prispôsobenie zotrvačnosti. Sú široko používané v kľúčových oblastiach, ako je priemyselná automatizácia, presné stroje, nové energetické zariadenia, stavebné stroje a najlepšie výrobné zariadenia.

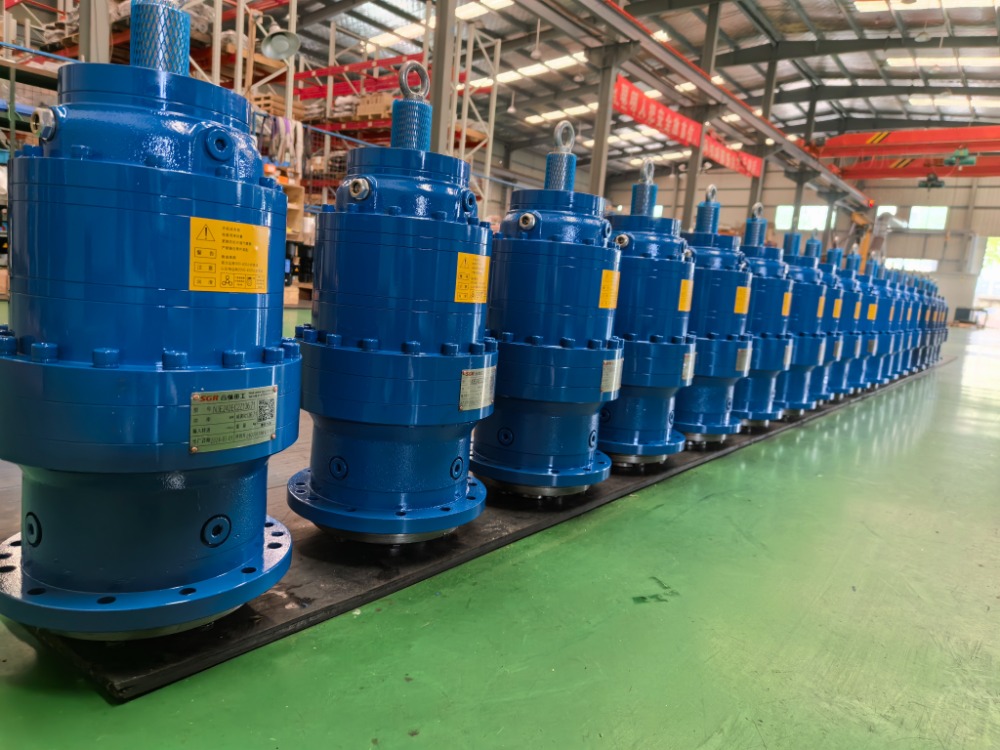

Napríklad planétové reduktory SGR obsahujú ozubené kolesá vyrobené z ocele 20CrMnTi, ktoré sú nauhličované, kalené a potom presne brúsené.  Ponúkajú výhody, ako zdieľanie záťaže viacerými zubami, plynulú a spoľahlivú prevádzku a vysokú mechanickú účinnosť.

Produkt je umiestnený ako „náhrada za dovážané reduktory rovnakého typu“ (môže nahradiť podobné produkty zahraničných dodávateľov ako Brevini, Dynamic, Rossi, Bonfiglioli).  Jeho dizajnový koncept a technológia sú na rovnakej úrovni ako medzinárodné štandardy. Vďaka lokalizovaným službám a prospešnému pomeru ceny a výkonu si získal uznanie používateľov v rôznych priemyselných oblastiach vrátane stavebných strojov, námorných pomocných zariadení, banských strojov a textilných a tlačiarenských strojov. (Autor, SGR, Angie Zhang)
