3 hlavné rozdiely medzi závitovkovými reduktormi s dvojitým plášťom a konvenčnými závitovkovými prevodmi

Mnoho ľudí pozná závitovkový reduktor s dvojitým plášťom ; je to „známa tvár“ v oblasti priemyselného prenosu energie, široko používaná v rôznych priemyselných a mechanických odvetviach vďaka výhodám, ako je kompaktná konštrukcia, hladký prenos a schopnosť dosiahnuť vysoké redukčné pomery.

V posledných rokoch čoraz viac ľudí začalo nakupovať šnekové reduktory s dvojitým plášťom. Aký je teda rozdiel medzi šnekovým reduktorom s dvojitým plášťom a konvenčným šnekovým prevodom?

Rôzne princípy sieťovania

Konvenčné závitovkové pohony typicky využívajú valcovú závitovku zaberajúcu so závitovkovým kolesom, toto usporiadanie má za následok bodový alebo líniový kontakt, malú skutočnú nosnú plochu a náchylnosť na koncentráciu napätia, čo vedie k rýchlemu opotrebovaniu a nízkej účinnosti.

Jedinečná vlastnosť toroidného šnekového reduktora s dvojitým obalom spočíva v jeho štruktúre „dvojitého obalu“. Pri závitovkovom obrábaní sa generuje zložitý zakrivený povrch prostredníctvom dvoch obalových pohybov, čo umožňuje súčasné viaczubé zábery so závitovkovým kolesom. To vytvára pohon s vysokým kontaktným pomerom charakterizovaný kombináciou povrchového kontaktu a viacriadkovej konjugácie. Výhody tejto metódy sieťovania sú zrejmé: kontaktná plocha je výrazne zväčšená, čím sa podstatne zvyšuje nosnosť.

Významné rozdiely v mechanických vlastnostiach

Vnímanie, že šnekové pohony trpia nízkou účinnosťou, je hlboko zakorenené. Štandardné šnekové prevody zvyčajne pracujú s účinnosťou iba 40 % – 70 % – toto číslo výrazne klesá so zvyšujúcim sa redukčným pomerom – predovšetkým v dôsledku intenzívneho klzného trenia medzi povrchom šnekového kolesa a zubom šnekového kolesa. Okrem toho je nosnosť konvenčných pohonov so závitovkovým prevodom skromná, vďaka čomu sú vhodné pre aplikácie s nízkou až strednou záťažou.

Na rozdiel od toho, závitovkové reduktory s dvojitým plášťom ponúkajú vysokú hustotu krútiaceho momentu a nosnosť. Vynikajú v aplikáciách vyžadujúcich vysokú výstupnú silu a kompaktnú inštaláciu, pričom zároveň vykazujú vynikajúcu odolnosť voči nárazovému zaťaženiu a opotrebovaniu.

Sú to práve rozdiely v mechanickom výkone, ktoré vedú k výrazne odlišným rozsahom použitia pre konvenčné pohony so závitovkovým prevodom a závitovkové reduktory s dvojitým plášťom. Závitovkové reduktory s dvojitým plášťom sa široko používajú v aplikáciách vyžadujúcich extrémne vysokú spoľahlivosť - ako sú hutnícke valcovne, banské výťahy, námorné kormidlové zariadenia a ťažké stavebné stroje - zatiaľ čo štandardné závitovkové prevody sa zvyčajne používajú v zariadeniach, ako sú dopravné pásy a všeobecné priemyselné zariadenia.

Výrobné procesy a náklady sú rôzne

Bežné závitovkové pohony sa vyznačujú jednoduchou konštrukciou, vyspelými výrobnými procesmi, nízkymi nákladmi a vhodnosťou pre hromadnú výrobu.

Na rozdiel od toho, závitovkové reduktory s dvojitým plášťom využívajú komplexnú geometriu závitovkového povrchu, ktorá si vyžaduje špecializované CNC obrábacie stroje a presné procesy brúsenia ozubených kolies; v dôsledku toho je ich výroba náročná a časovo náročná, majú za následok vyššie náklady a predstavujú relatívne nový typ prevodového zariadenia.

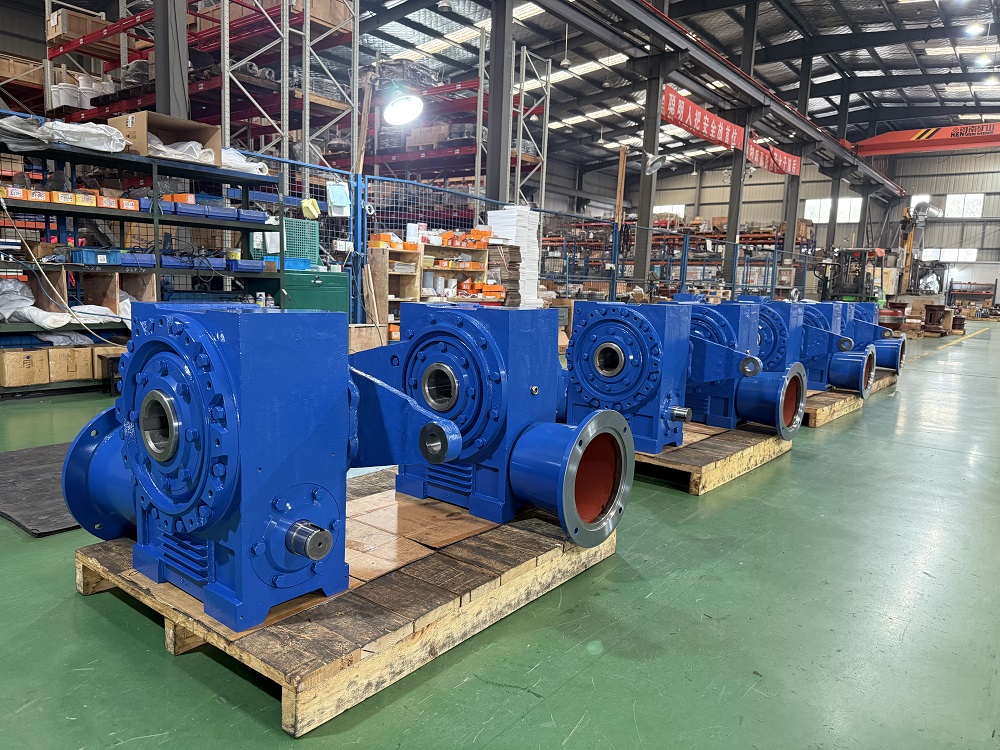

Napríklad závitovkové reduktory s dvojitým plášťom vyvinuté a vyrobené spoločnosťou SGR sa vyznačujú viaczubým záberom medzi závitovkou a závitovkovým kolesom. Závitovka je vyrobená z ocele 20CrMnTi, ktorá je podrobená nauhličovaniu, kaleniu a presnému brúseniu, zatiaľ čo závitovka je vyrobená z vysoko výkonného zliatinového bronzu, ktorý zaisťuje dlhotrvajúcu odolnosť proti opotrebovaniu, vysokú účinnosť prevodovky a predĺženú životnosť. V porovnaní s valcovými závitovkovými súpravami rovnakých špecifikácií ponúkajú tieto reduktory výrazne vyššiu nosnosť a účinnosť prevodu; okrem toho vykazujú mechanické samosvorné schopnosti pri vysokých prevodových pomeroch, čím účinne zvyšujú bezpečnosť zdvíhacích strojov.

Čo je potrebné zvážiť pri výbere šnekového reduktora s dvojitým plášťom?

Šnekové prevodovky fungujú na princípe klzného trenia. Ich redukčné pomery sa typicky pohybujú od 5:1 do 100:1; vo všeobecnosti platí, že čím vyšší je redukčný pomer, tým menší je uhol predstihu a tým nižšia je účinnosť. Pri výbere šnekového reduktora je potrebné vyvážiť pomer redukcie voči účinnosti a vybrať model, ktorý spĺňa požiadavky na obe.

Okrem toho pri dlhšej prevádzke je potrebné zvážiť opatrenia na odvod tepla, ako je inštalácia ventilátorov alebo olejových chladiacich systémov alebo výber liatinového krytu vybaveného chladiacimi rebrami.

Materiály a výrobné procesy závitovkových reduktorov sú rozhodujúcimi faktormi ich výkonu. Poprední výrobcovia zvyčajne používajú legovanú oceľ (napríklad 20CrMnTi) pre závitovku a cínový bronz (ZCuSn10P1) alebo hliníkový bronz pre závitovkové koleso – materiály, ktoré ponúkajú vynikajúcu odolnosť proti opotrebovaniu a nízke trenie. Komponenty prechádzajú nauhličovaním, kalením a brúsením, aby sa dosiahla vysoká tvrdosť a trvalá odolnosť proti opotrebovaniu, výsledkom čoho je vysoká účinnosť prenosu a dlhá životnosť.

Na rozdiel od toho, ak je materiál závitovkového prevodu nahradený liatinou v horších výrobkoch, životnosť sa drasticky zníži.

Riešenie problému pri zdroji výberom dôveryhodného a spoľahlivého výrobcu závitovkových prevodoviek môže ušetriť veľa problémov. Ak je reduktor určený na použitie v špecializovaných zariadeniach – ako sú námorné plavidlá, výťahy alebo zdvíhacie stroje – odporúča sa overiť, či je výrobca držiteľom príslušných priemyselných certifikátov; pre námorné aplikácie je napríklad veľmi žiaduca certifikácia od Ruského námorného registra lodnej dopravy (RS). (Autor, SGR, Angie Zhang)
